Name: FESTO 19207 DSNU-20-10-P-A Normzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 10 mm 1 St.
Brand: FESTO
SKU: 2799935
Availability: BackOrder

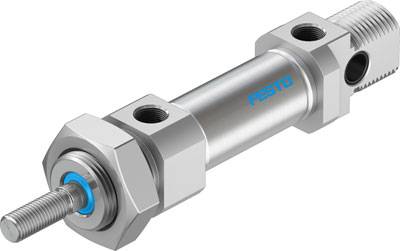

Ein silberner Pneumatikzylinder von Festo mit blauer Beschriftung und mehreren Anschlüssen, hauptsächlich aus Metall gefertigt.

Abbildung ähnlich

Datenblatt (PDF)

Gesamt (CHF 61.95 / Stück)

CHF 61.95

inkl. MwSt.

nur CHF 8.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Aufprallenergie in den Endlagen: 0.2 J
Befestigungsart: mit Zubehör
Betriebsdruck: 1 - 10 bar
Betriebsdruck Mpa: 0.1 - 1 MPa
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Bewegte Masse bei 0 mm Hub: 44 g
Dämpfung: P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage: beliebig
Entspricht Norm: CETOP RP 52 P - ISO 6432
Funktionsweise: doppeltwirkend
Gewichtszuschlag pro 10 mm Hub: 7.2 g
Grundgewicht bei 0 mm Hub: 186.8 g
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hub: 10 mm
Kolben-Durchmesser: 20 mm
Kolbenstangenende: Außengewinde
Kolbenstangengewinde: M8
Konstruktiver Aufbau: Kolben - Kolbenstange - Zylinderrohr
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
LABS-Konformität: VDMA24364-B1/B2-L
Pneumatischer Anschluss: G1/8
Positionserkennung: für Näherungsschalter
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Rücklauf: 158.3 N
Theoretische Kraft bei 0,6 MPa 6 bar, 87 psi, Vorlauf: 188.5 N
Umgebungstemperatur: -20 - 80 °C
Varianten: einseitige Kolbenstange
Werkstoff Deckel: Aluminium-Knetlegierung - farblos eloxiert
Werkstoff Dichtungen: NBR - TPE-U(PU)
Werkstoff Kolbenstange: hochlegierter Stahl rostfrei
Werkstoff Zylinderrohr: hochlegierter Stahl rostfrei
Werkstoffhinweis: RoHS konform
Zuschlag bewegte Masse pro 10 mm Hub: 4 g

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Produkt-Art: Normzylinder

Hublänge: 10 mm

Min. Betriebsdruck: 1 bar

Betriebsdruck (max.): 10 bar

Durchmesser: 20 mm

Material (Details): NBR - TPE-U(PU)

Min. Gerätetemperatur: -20 °C

Max. Gerätetemperatur: 80 °C

Herst.-Teilenr.: 19207

Ausführung: Kolben - Kolbenstange - Zylinderrohr

Gewicht: 186.8 g

Baugröße: 20

Befestigungsgewinde: M8

Betriebsmedium: Druckluft

Dichtungsmaterial: NBR
TPE-U(PU)

Druckluft-Anschluss: G1/8"

Gehäusematerial: Aluminium-Knetlegierung

Kolben-Durchmesser: 20 mm

Kolbenstangen-Material: Stahl hochlegiert

Kolbenstangengewinde: M8

Kraft (max.): 188.5 N

Luftanschluss: G1/8

Material: Stahl hochlegiert

Medium: Druckluft

Norm: ISO 6432

Max. Umgebungstemperatur: +80 °C

Min. Umgebungstemperatur: -20 °C

Wirkungsweise: Doppelwirkend

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Hublänge

Herst.-Teilenr.

Durchmesser

Produkt-Art

FESTO 1908247 DSNU-8-15-P-A Normzylinder Hublänge: 15 mm 1 St.

Bestell-Nr.:2123183

Lieferung Di., 27. Okt.

Conrad Electronic

15 mm

1908247

8 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 43.95^*

FESTO 1908248 DSNU-8-20-P-A Normzylinder Hublänge: 20 mm 1 St.

Bestell-Nr.:2123184

Lieferung Di., 27. Okt.

Conrad Electronic

20 mm

1908248

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 43.95^*

FESTO 1908249 DSNU-8-30-P-A Normzylinder Hublänge: 30 mm 1 St.

Bestell-Nr.:2123185

Lieferung Di., 27. Okt.

Conrad Electronic

30 mm

1908249

8 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 43.95^*

FESTO 1908250 DSNU-8-60-P-A Normzylinder Hublänge: 60 mm 1 St.

Bestell-Nr.:2123186

Lieferung Di., 27. Okt.

Conrad Electronic

60 mm

1908250

8 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 43.95^*

FESTO 1908251 DSNU-10-15-P-A Normzylinder Hublänge: 15 mm 1 St.

Bestell-Nr.:2123187

Lieferung Di., 27. Okt.

Conrad Electronic

15 mm

1908251

10 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

FESTO 1908252 DSNU-10-20-P-A Normzylinder Hublänge: 20 mm 1 St.

Bestell-Nr.:2123188

Lieferung Mo., 26. Okt.

Conrad Electronic

20 mm

1908252

10 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

FESTO 1908253 DSNU-10-30-P-A Normzylinder Hublänge: 30 mm 1 St.

Bestell-Nr.:2123189

Lieferung Di., 27. Okt.

Conrad Electronic

30 mm

1908253

10 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 47.95^*

FESTO 1908254 DSNU-10-60-P-A Normzylinder Hublänge: 60 mm 1 St.

Bestell-Nr.:2123190

Sofort-Lieferung Fr., 16. Okt.

2 StückConrad Electronic

60 mm

1908254

10 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 51.95^*

FESTO 1908256 DSNU-12-20-P-A Normzylinder Hublänge: 20 mm 1 St.

Bestell-Nr.:1944129

Lieferung Di., 27. Okt.

Conrad Electronic

20 mm

1908256

12 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 51.95^*

FESTO 1908258 DSNU-12-60-P-A Normzylinder Hublänge: 60 mm 1 St.

Bestell-Nr.:1944131

Lieferung Di., 27. Okt.

Conrad Electronic

60 mm

1908258

12 mm

Normzylinder

Stück

Min.: 1

Vielfache: 1

CHF 51.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2799935 FESTO 19207 DSNU-20-10-P-A Normzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 10 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2799935 FESTO 19207 DSNU-20-10-P-A Normzylinder Gehäusematerial: Aluminium-Knetlegierung Hublänge: 10 mm 1 St.

Beschreibung

Normzylinder DSNU-20-10-P-A nach DIN ISO 6432 für Positionserkennung. Verschiedene Befestigungsmöglichkeiten, mit und ohne zusätzliche Befestigungselemente. Mit elastischen Dämpfungsringen in den Endlagen. Hub=10 mm, Kolben-Durchmesser=20 mm, Kolbenstangengewinde=M8, Dämpfung=P: elastische Dämpfungsringe/-platten beidseitig, Einbaulage=beliebig
