FESTO 1163041 HGDD-40-A-G1 Dreipunktgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.

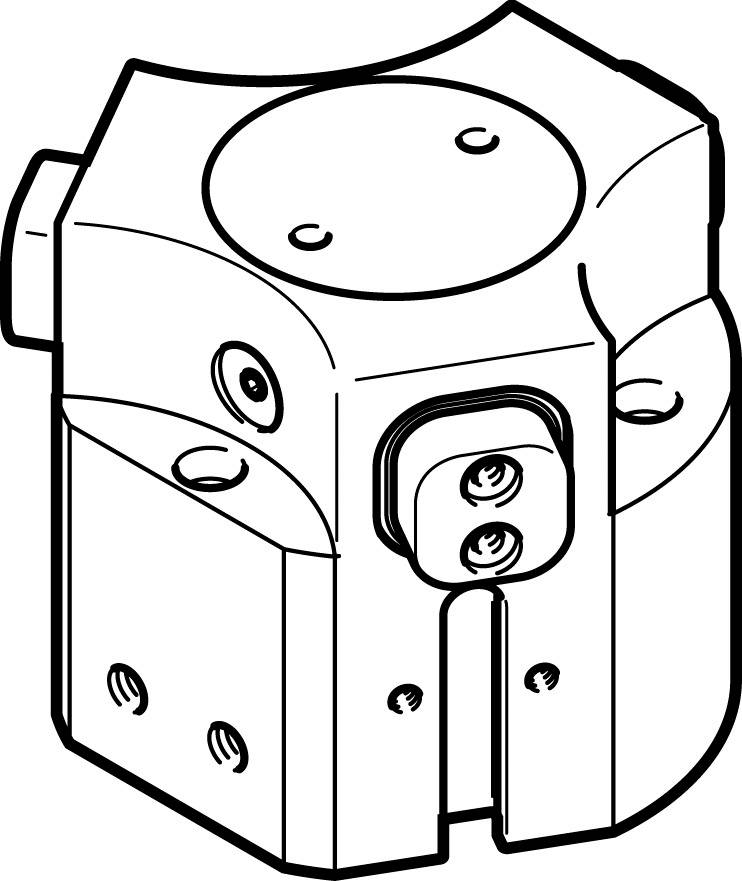

Technische Zeichnung eines mechanischen Teils mit abgerundeten Kanten und mehreren Schraubenlöchern, möglicherweise ein Ventilblock.

Datenblatt (PDF)

Lieferung Mo., 19. Okt.

Anzahl

Stück

Gesamt (CHF 1’373.68 / Stück)

CHF 1’373.68

zzgl. MwSt.

Kostenfreier Versand

nur CHF 92.85

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Dreipunktgreifer HGDD-40-A-G1

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]

Typ: 1163041

Produkt-Art: Dreipunktgreifer

Gehäusematerial: Aluminium-Knetlegierung

Anschluss: M5

Betriebsdruck (max.): 8 bar

Betriebstemperatur: +5 bis +60 °C

Min. Betriebstemperatur: +5 °C

Max. Betriebstemperatur: +60 °C

Ausführung: HGDD-40-A-G1

Herst.-Teilenr.: 1163041

Betriebsdruck (min.): 4 bar

Medium: Druckluft nach ISO 8573-1:2010 [1:4:1]

Wirkungsweise: Doppelwirkend

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1936941 FESTO 1163041 HGDD-40-A-G1 Dreipunktgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1936941 FESTO 1163041 HGDD-40-A-G1 Dreipunktgreifer Gehäusematerial: Aluminium-Knetlegierung 1 St.

Beschreibung

Dreipunktgreifer HGDD-40-A-G1

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B2-L
Einbaulage: beliebig
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur: 5
Werkstoff-Hinweis: RoHS konform
Baugröße: 40
Produktgewicht: 775 G
Werkstoff Gehäuse: Aluminium-Knetlegierung, gleiteloxiert
Befestigungsart: wahlweise:
Betriebsdruck: 4
Symbol: 995947
Konstruktiver Aufbau: Schiefe Ebene
Schutzart: IP65
Pneumatischer Anschluss: M5
Funktionsweise: doppeltwirkend
Positionserkennung: für Näherungsschalter
Massenträgheitsmoment: 5.01 KGC
Max. Greifbacken-Winkelspiel ax, ay: 0.1 DEG
Max. Greifbackenspiel Sz: 0.05 MM
Wiederholgenauigkeit Greifer: 0.03 MM
Anzahl Greifbacken: 3
Greiferfunktion: 3-Punkt
Greifkraftsicherung: beim Öffnen
Max. Arbeitsfrequenz Greifer: 4 HZ
Min. Öffnungszeit bei 0,6 MPa 6 bar, 87 psi: 70 MS
Min. Schließzeit bei 0,6 MPa 6 bar, 87 psi: 211 MS
Max. Kraft am Greifbacken Fz statisch: 700 N
Max. Moment am Greifbacken Mx statisch: 25 NM
Max. Moment am Greifbacken My statisch: 18 NM
Max. Moment am Greifbacken Mz statisch: 20 NM
Max. Masse pro externem Greiffinger: 130 G
Werkstoff Abdeckkappe: hochlegierter Stahl rostfrei
Werkstoff Greifbacken: Stahl, gehärtet
Hub pro Greifbacken: 6 MM
Max. Austauschgenauigkeit: 0.2 MM
Rotationssymmetrie: 0.2 MM
Betriebsdruck Sperrluft: 0
Nachschmierintervall Führungselemente: 5 YUE
Pneumatischer Anschluss Sperrluft: M3
