EXSYS EX-45364 4 Port RS-232/422/485 PCIe Karte Low Profile mit Octopus Kabel
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 188.67 / Stück)
CHF 188.67
zzgl. MwSt.
Kostenfreier Versand
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
PCIe 4S Seriell RS-232/422/485, inkl. Low Profile Bügel (SystemBase)...
- Stellt vier serielle RS-232, 422, 485 Ausgänge zur Verfügung
- Voll PCIe Plug-and-Play kompatibel
- Unterstützt die Merkmale ATATM Auto RS-485 Transmitter
- Terminierung RS-422/485 120 Ohm ein- und ausschaltbar
- Chip-Set: SystemBase SB16C1054PCI
Technische Daten
- Produktgruppe: Schnittstellenkarten
- Produkttyp: PCI-Express-Adapterkarte
- Bus-System: PCI Express
- Schnittstellen: 4x seriell RS-232 V.24
- RS-232 Schnittstelle: ja
- Chipsatz: SystemBase SB16C1054PCI
- Anschlüsse: 4 x 9 Pin D-SUB Seriell Stecker
- Bauhöhe: Low Profile
- Installationsanleitung / Handbuch: ja
- Verpackungshöhe: 60 mm
- Verpackungsbreite: 170 mm
- Verpackungstiefe: 250 mm
- Paketgewicht: 0.433 kg
- Bruttogewicht: 0,433
- Produkt-Art
PCI-Karte
- Anschluss A
PCIe
- Tiefe
110 mm
- Breite
68 mm
- Gewicht
800 g
- UKCA
nicht relevant
- Eingebaut
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3796882 EXSYS EX-45364 4 Port RS-232/422/485 PCIe Karte Low Profile mit Octopus Kabel
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3796882 EXSYS EX-45364 4 Port RS-232/422/485 PCIe Karte Low Profile mit Octopus Kabel
Beschreibung

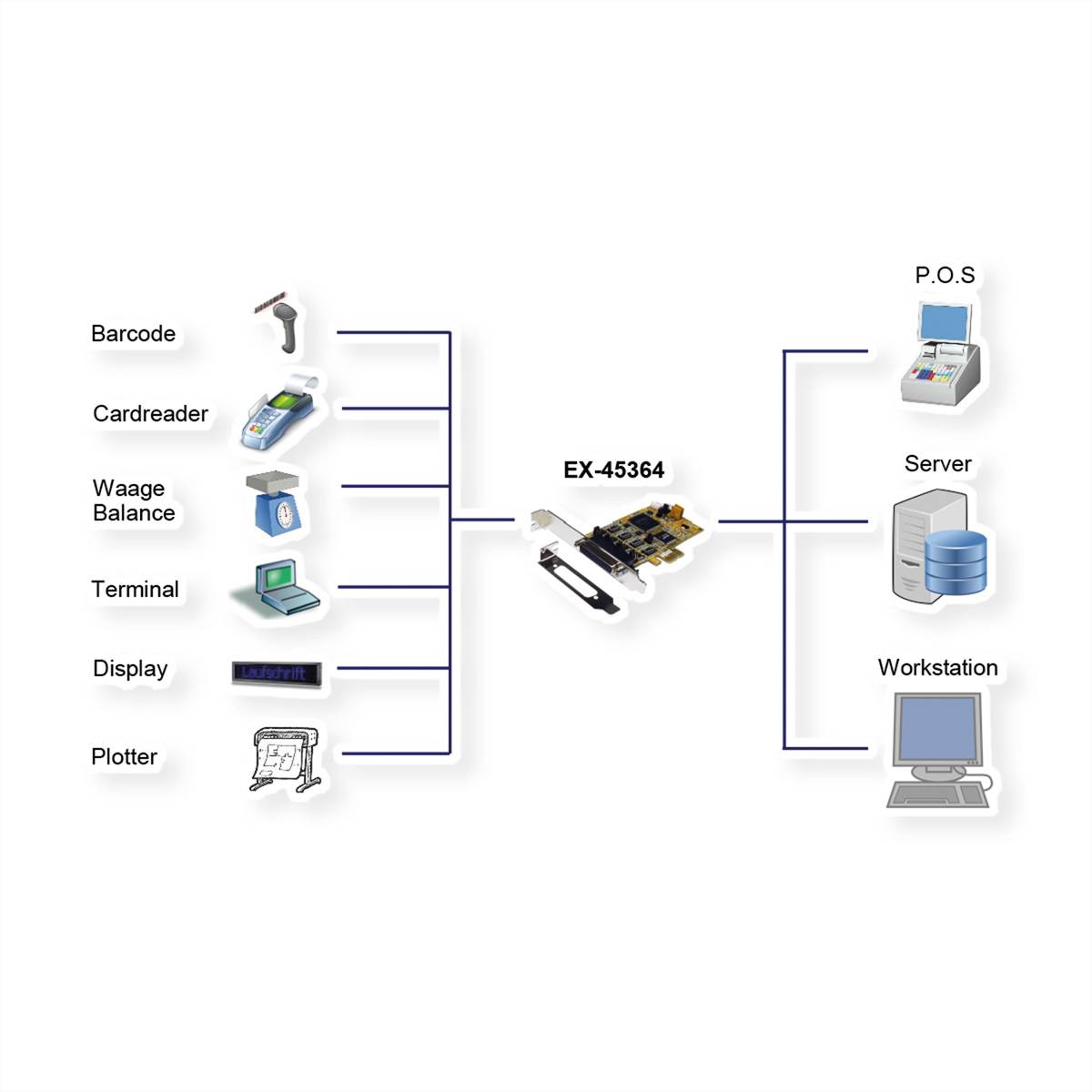

PCIe 4S Seriell RS-232/422/485, inkl. Low Profile Bügel (SystemBase) Die EX-45364 PCIe I/O-Karte stellt vier serielle RS-232 , 422 und 485 High Performance UART 16C1050 Ausgänge zur Verfügung. Jedem Port kann unabhängig der Schnittstellen Type eingestellt werden. Sie ist entwickelt worden um vier weitere serielle Combo Ports für PC, kleine Workstation oder Server über den PCIe Bus zu erweitern. Die Karte ist voll PCIe Plug-and-Play kompatibel und hat keine Probleme mit IRQ und I/O Adressen Konflikten. Sie unterstützt die Merkmale ATATM Auto RS-485 Transmitter. Zusätzlich ist +5V oder +12V auf Pin 9 des seriellen RS-232 Steckers konfigurierbar für ein POS System (Power over System). Zusätzlich wir ein Low Profile Bügel mitgeliefert für schmale PC Gehäuse.
Ausführung
- Schnittstelle: 4 x RS-232 V.24, RS-422/485 - unabhängige Modus-Auswahl
- FIFO Buffer: 16C1050 mit 256Byte
- I/O Adressen und Interrupt: wird vom System BIOS vergeben, IRQ Sharing
- Daten Bits: 5, 6, 7, 8 / Stop Bits: 1, 1.5, 2
- Parity: none, even, odd, space, mark
- Signale RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- Signale RS-422/485:
- RS-422 - 4 Draht (TXD+/-, RXD+/-) (Fullduplex)
- RS-485 - 4 Draht (TXD+/-, RXD+/-) (Fullduplex)
- RS-485 - 2 Draht (Data+/-, Data+/-) (Halfduplex)
- Unterstützt ATTATM Auto Transmitter
- Terminierung RS-422/485 120 Ohm kann ein– und ausgeschaltet werden
- Chip-Set: SystemBase SB16C1054PCI
Lieferumfang

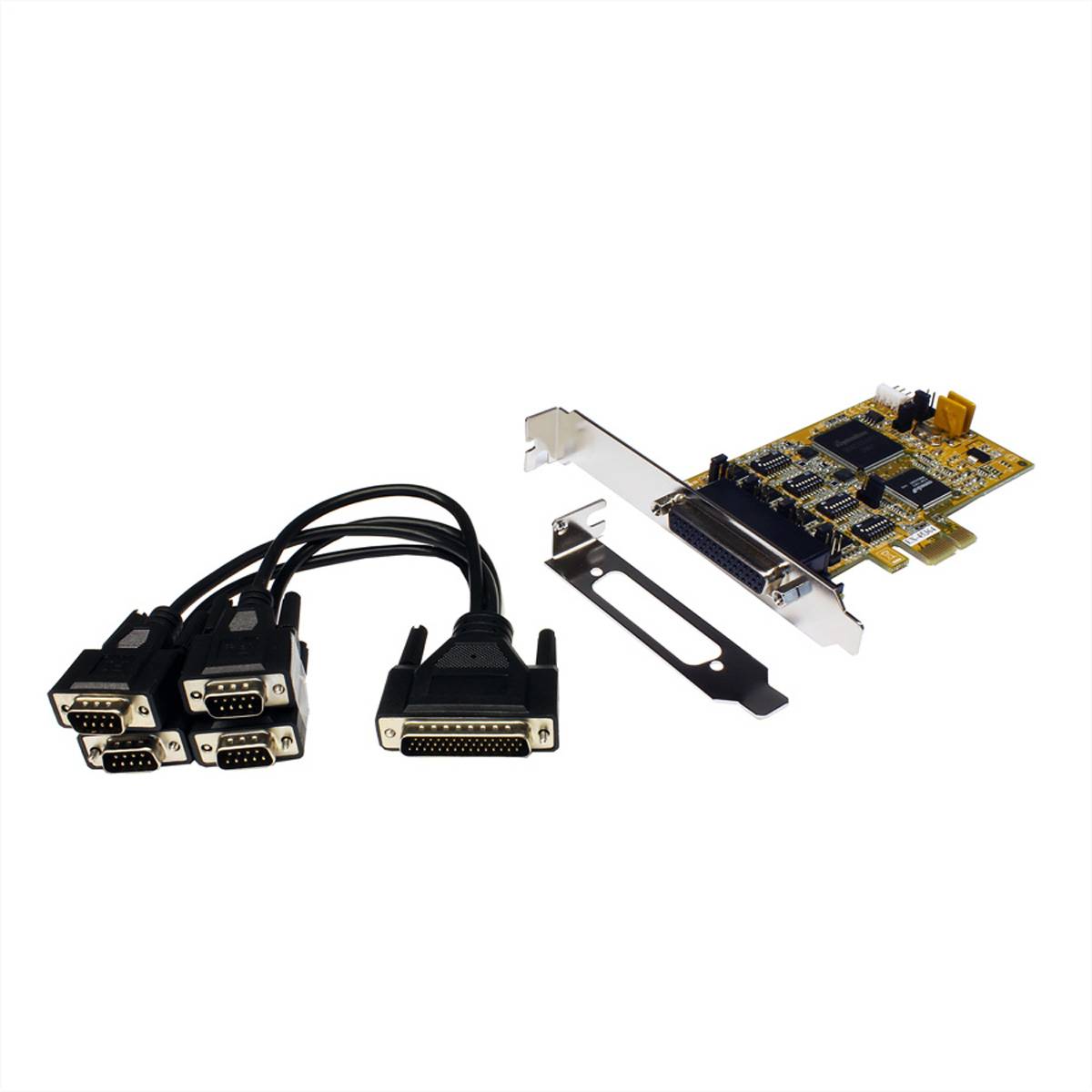

- EX-45364, Octopus Kabel, Low Profile Bügel, Treiber CD, Handbuch
