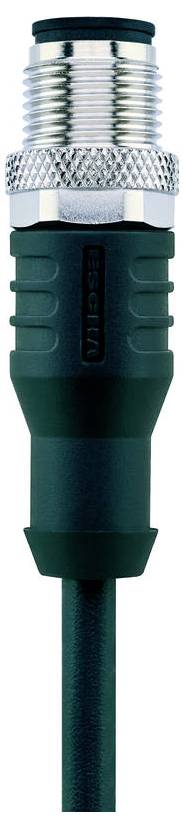

Escha 8046910 Sensor-/Aktor-Anschlussleitung M12 5.0 m Polzahl Sensoren: 8 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Anschlussleitung
Stecker-Norm
Sensorik Steckverbinder
Anschlussseite A
M12-Stecker, gerade
Anschlussseite B
Kabel, offenes Ende
Polzahl
8
Datenblatt (PDF)
3 Stück
Anzahl
Gesamt (CHF 25.86 / Stück)
CHF 37.09
-30 %
CHF 25.86
zzgl. MwSt.
Nur noch 3 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Bemessungsspannung: 30V
- Isolationswiderstand: ≥108 Ω
- Material Griffkörper: Kunststoff, TPU, BK
- Material Kontakte: Metall, CuZn, vergoldet
- Material Kontaktträger: Kunststoff, TPU, BK
- Mechanische Lebensdauer: >100 Steckzyklen
- Normen: IEC 61076-2-101
- Pin-Belegung: 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 PK, 7 BU, 8 RD
- Polzahl: 8
- Schutzart (montiert): IP65, IP67, IP68

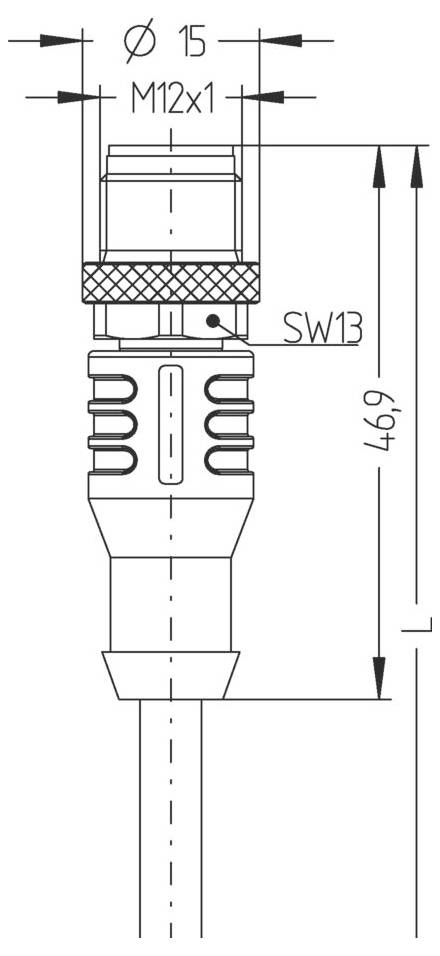

- Steckverbinder: Stecker, gerade, M12
- Strombelastbarkeit pro Pin (bei 40°C): 2.0 A
- Umgebungstemperatur: -30°C...+90°C
- Verschmutzungsgrad: 3
- Aderfarben: WH, BN, GN, YE, GY, PK, BU, RD
- Aderquerschnitt: 8 x 0,25 mm²
- Außendurchmesser Mantel: 5,90 mm
- Besondere Eigenschaften: Flammwidrig, halogenfrei, hydrolysefest, LABS-frei, ölbeständig, ozonbeständig, recyclefähig, RoHs-konform, säure- u. laugenbeständig, schleppkettenfähig, schweißfunkenbeständig, seewasserbeständig, silikonfrei, torsionsfähig, UV-beständig
- Biegeradius (bewegt): 10 x Ø-Leitung
- Biegeradius (fest): 5 x Ø-Leitung
- Halogenfrei: Ja
- Leitungsqualität: S370, PUR, UL
- Litzenaufbau: 32 x 0,10 mm
- Mantelfarbe: BK, ähnlich RAL9005
- Material Aderisolierung: PP
- Material Leitungsmantel: PUR
- Nennspannung Leitung: ≤300 V
- Schleppketteneinsatz: ≥2 Mio. Zyklen
- Temperaturbereich (Schleppkette): -25°C…+60°C
- Temperaturbereich (bewegt): -30°C...+90°C
- Temperaturbereich (fest): -40°C...+90°C
- Torsion: +/-180°/m, ≥ 0,5 Mio. Zyklen
- Codierung: A
- Durchgangswiderstand: 5 mΩ
- Endenkonfektion: Offenes Kabelende
- Material Überwurf: Metall, CuZn, vernickelt
- Typ
AL-WAS8-5/S370
- Produkt-Art
Sensor-/Aktor-Anschlussleitung
- Stecker-Norm
Sensorik Steckverbinder
- Anschlussseite A
M12-Stecker, gerade
- Anschlussseite B
Kabel, offenes Ende
- Polzahl
8
- Kabellänge
5.0 m
- Mantelmaterial
PUR
- Nennspannung
30 V
- Nennstrom
2.0 A
- Nennstrom - gerundet
2 A
- Außen-Ø
5.90 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.25 mm²
- Gewinde-Typ Anschlussseite
M12
- Gewinde-Typ Kabelanschluss und Montage
M12
- Kodierung
A
- Kontaktmaterial
CuZn
- Kontaktoberfläche
Vergoldet
- Besonderheiten
Halogenfrei
- Min. Temperatur
-40 °C
- Max. Temperatur
+90 °C
- Herst.-Teilenr.
8046910
- Inhalt
1 St.
- Kabel-Ø
5.90 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3553426 Escha 8046910 Sensor-/Aktor-Anschlussleitung M12 5.0 m Polzahl Sensoren: 8 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3553426 Escha 8046910 Sensor-/Aktor-Anschlussleitung M12 5.0 m Polzahl Sensoren: 8 1 St.
Beschreibung
Flexible, silikon- und halogenfreie Steuerleitung mit hoher mechanischer Festigkeit. Die Leitung ist chemikalien-, hydrolyse- und mikrobenresistent. Der Schleppketteneinsatz ist bei einem Biegeradius von min. 10xd möglich. Durch ihre Schweißfunkenbeständigkeit ist die Leitung sehr gut für den flexiblen Einsatz im Bereich der Robotertechnik, Werkzeugmaschinen und spanabhebenden Fertigung geeignet. Die Leitungen erfüllen die Forderung nach UL und CSA (UL10493/20549; cULus).
