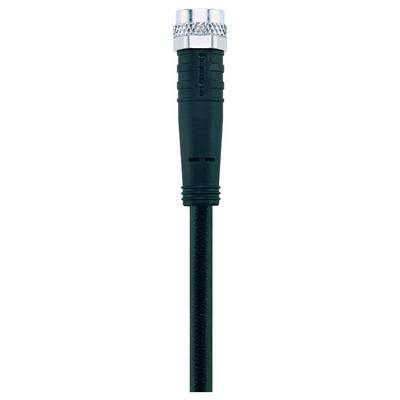

Escha 8043762 Sensor-/Aktor-Anschlussleitung M8 10.0 m Polzahl Sensoren: 4 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor-/Aktor-Anschlussleitung
Anschlussseite A
M8-Buchse, gerade
Anschlussseite B
Kabel, offenes Ende
Polzahl
4
Kabellänge
10.0 m
Datenblatt (PDF)
9 Stück
Anzahl
Gesamt (CHF 19.38 / Stück)
CHF 19.38
zzgl. MwSt.
Nur noch 9 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Bemessungsspannung: 60V
- Isolationswiderstand: ≥108 Ω
- Material Dichtung (Buchse): FPM/FKM
- Material Griffkörper: Kunststoff, TPU, BK
- Material Kontakte: Metall, CuSn, vergoldet
- Material Kontaktträger: Kunststoff, TPU, BK
- Mechanische Lebensdauer: >100 Steckzyklen
- Normen: IEC 61076-2-104
- Pin-Belegung: 1 BN, 2 WH, 3 BU, 4 BK
- Polzahl: 4
- Schutzart (montiert): IP65, IP67, IP68
- Steckverbinder: Buchse, gerade, M8
- Strombelastbarkeit pro Pin (bei 40°C): 4.0 A
- Umgebungstemperatur: -30°C...+90°C
- Verschmutzungsgrad: 3/2
- Aderfarben: BN, WH, BU, BK
- Aderquerschnitt: 4 x 0,25 mm²
- Außendurchmesser Mantel: 4,30mm
- Besondere Eigenschaften: Flammwidrig, halogenfrei, hydrolysefest, LABS-frei, ölbeständig, ozonbeständig, recyclefähig, RoHs-konform, säure- u. laugenbeständig, schleppkettenfähig, schweißfunkenbeständig, seewasserbeständig, silikonfrei, torsionsfähig, UV-beständig
- Biegeradius (bewegt): 10 x Ø-Leitung
- Biegeradius (fest): 5 x Ø-Leitung
- Halogenfrei: Ja
- Leitungsqualität: S370, PUR, UL
- Litzenaufbau: 32 x 0,10 mm
- Mantelfarbe: BK, ähnlich RAL9005
- Material Aderisolierung: PP
- Material Leitungsmantel: PUR
- Nennspannung Leitung: ≤300 V
- Schleppketteneinsatz: 5 Mio. Zyklen
- Temperaturbereich (Schleppkette): -25°C…+60°C
- Temperaturbereich (bewegt): -30°C...+90°C
- Temperaturbereich (fest): -40°C...+90°C
- Torsion: +/-360°/m, ≥ 2 Mio. Zyklen
- Durchgangswiderstand: 5 mΩ
- Endenkonfektion: Offenes Kabelende
- Material Überwurf: Metall, CuZn, vernickelt
- Typ
AL-SKP4-10/S370
- Produkt-Art
Sensor-/Aktor-Anschlussleitung
- Anschlussseite A
M8-Buchse, gerade
- Anschlussseite B
Kabel, offenes Ende
- Polzahl
4
- Kabellänge
10.0 m
- Mantelmaterial
PUR
- Nennspannung
60 V
- Nennstrom
4.0 A
- Nennstrom - gerundet
4 A
- Anschlussquerschnitt (max.)
0.25 mm²
- Außen-Ø
4.30 mm
- Leitungsquerschnitt (Sensor-/Aktor-Verkabelung)
0.25 mm²
- Anschluss
M8 Buchse
- Gewinde-Typ Anschlussseite
M8
- Gewinde-Typ Kabelanschluss und Montage
M8
- Kontaktmaterial
CuSn, vergoldet
- max. Querschnitt
0.25 mm²
- min. Querschnitt
0.25 mm²
- Besonderheiten
Halogenfrei
- Min. Temperatur
-40 °C
- Max. Temperatur
90 °C
- Herst.-Teilenr.
8043762
- Inhalt
1 St.
- Kabel-Ø
4.30 mm
- Kabel-Ø (max.)
4.30 mm
- Kabel-Ø-Bereich
4.30 mm (max)
Dokumente & Downloads
Datenblatt
Datenblatt 3553395 Escha 8043762 Sensor-/Aktor-Anschlussleitung M8 10.0 m Polzahl Sensoren: 4 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3553395 Escha 8043762 Sensor-/Aktor-Anschlussleitung M8 10.0 m Polzahl Sensoren: 4 1 St.
Beschreibung
Flexible, silikon- und halogenfreie Steuerleitung mit hoher mechanischer Festigkeit. Die Leitung ist chemikalien-, hydrolyse- und mikrobenresistent. Der Schleppketteneinsatz ist bei einem Biegeradius von min. 10xd möglich. Durch ihre Schweißfunkenbeständigkeit ist die Leitung sehr gut für den flexiblen Einsatz im Bereich der Robotertechnik, Werkzeugmaschinen und spanabhebenden Fertigung geeignet. Die Leitungen erfüllen die Forderung nach UL und CSA (UL10493/20549; cULus).
