Name: Erweiterungsmodul PSR-SCP- 24DC/URD3/4X1/2X2/3 Phoenix Contact Betriebsspannung: 24 V/DC 2 Schließer (B x H x T) 22.5 x
Brand: Phoenix Contact
SKU: 2225822
Availability: BackOrder

Gelbes Sicherheitsrelaisgerät mit grünen Anschlussklemmen. Rote und weiße Tasten auf der Front. Wird in elektrischen Sicherheitssystemen eingesetzt.

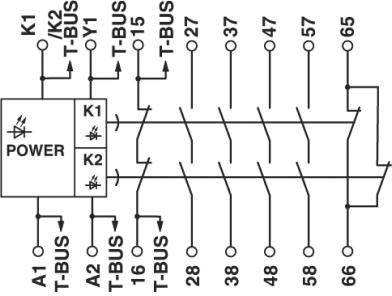

Schaltplan mit einem Netzteil links, das verschiedene Strecken zu elektrischen Komponenten verbindet, nummeriert von 1 bis 66.

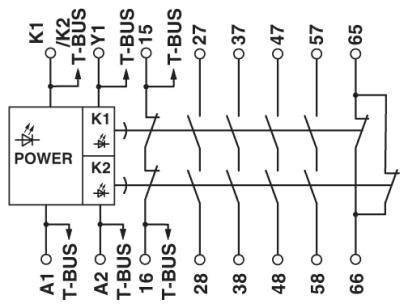

'Schaltplan eines elektrischen Geräts mit Stromversorgung und T-Bus-Verbindungen. Links Power-Box mit K1 und K2; rechts nummerierte Anschlüsse.'

1/3

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Erweiterungsmodul

Anschluss

Schraubanschluss

Betriebsspannung

24 V/DC

Typ

PSR-SCP- 24DC/URD3/4X1/2X2/3

Datenblatt (PDF)

Lieferung Di., 17. Nov.

Anzahl

Stück

Gesamt (CHF 239.95 / Stück)

CHF 239.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Erweiterungsmodul

Erweiterungsgerät, Tragschienenmontage möglich: ja, Mit abnehmbaren Klemmen: ja, Schraubanschluss, DC, 24 V, Geeignet zur Überwachung von Positionsschaltern: nein, Geeignet zur Überwachung von NOT-AUS-Kreisen: nein, Geeignet zur Überwachung von Ventilen: nein, Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: nein, Geeignet zur Überwachung von taktilen Sensoren: nein

Technische Daten

Montageart: Tragschienenmontage
Kontaktmaterial: AgSnO2
Farbe Gehäuse: gelb
Anschlussart: Schraubanschluss
Bemessungsisolationsspannung: 250 V
Abisolierlänge: 7 mm
Schraubengewinde: M3
Ausgangssicherung: 10 A gL/gG NEOZED (Schließer)
Statusanzeige: LED grün

Verpackungsart: Piece

Produkt-Art: Erweiterungsmodul

Typ: PSR-SCP- 24DC/URD3/4X1/2X2/3

Anschluss: Schraubanschluss

Betriebsspannung: 24 V/DC

Ansprechzeit: 20 ms

Kontaktart: 2 Schließer

Schaltspannung (max.): 250 V DC/AC

Performance Level: PL e

Sicherheitskategorie: 3

Besonderheiten: Mit Rückmeldestrompfad

: IP20
IP54

Betriebstemperatur (min.): -20 °C

Betriebstemperatur (max.): +55 °C

Tiefe: 114.5 mm

Breite: 22.5 mm

Höhe: 99 mm

Abm.: (B x H x T) 22.5 x 99 x 114.5 mm

Inhalt: 1 St.

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Betriebsspannung

Anschluss

Produkt-Art

Erweiterungsmodul PSR-SCP- 24DC/URD3/4X1/2X2/3 Phoenix Contact Betriebsspannung: 24 V/DC 2 Schließer (B x H x T) 22.5 x 99 x 114.5 mm Mit Rückmeldestrompfad 1 St.

Bestell-Nr.:2225822

Lieferung Di., 17. Nov.

Conrad Electronic

Dieser Artikel

24 V/DC

Schraubanschluss

Erweiterungsmodul

Stück

Min.: 1

Vielfache: 1

CHF 239.95^*

Sicherheitsrelais PSR-MC32-3NO-1NC-24-230UC-SC Phoenix Contact Betriebsspannung: 230 V DC/AC (B x H x T) 22.5 x 112.2 x 114.5 mm Mit Meldestrompfad 1 St.

Bestell-Nr.:2209770

Lieferung Di., 17. Nov.

Conrad Electronic

230 V DC/AC

Schraubanschluss

Sicherheitsrelais

Stück

Min.: 1

Vielfache: 1

CHF 315.95^*

Sicherheitsrelais PSR-MC32-3NO-1NC-24-230UC-SP Phoenix Contact Betriebsspannung: 230 V DC/AC 3 Schließer (B x H x T) 22.5 x 117.4 x 114.5 mm Mit Rückmeldestrompfad 1 St.

Bestell-Nr.:2209771

Lieferung Mi., 30. Dez. 2026

Conrad Electronic

230 V DC/AC

Sicherheitsrelais

Stück

Min.: 1

Vielfache: 1

CHF 315.95^*

Sicherheitsrelais PSR-MC37-3NO-1NC-24DC-SC Phoenix Contact Betriebsspannung: 24 V/DC (B x H x T) 22.5 x 112.2 x 114.5 mm 1 St.

Bestell-Nr.:2209835

Lieferung Di., 17. Nov.

Conrad Electronic

24 V/DC

Schraubanschluss

Sicherheitsrelais

Stück

Min.: 1

Vielfache: 1

CHF 265.95^*

Sicherheitsrelais PSR-MC37-3NO-1NC-24DC-SP Phoenix Contact Betriebsspannung: 24 V/DC 3 Schließer (B x H x T) 22.5 x 117.4 x 114.5 mm 1 St.

Bestell-Nr.:2209836

Lieferung Di., 17. Nov.

Conrad Electronic

24 V/DC

Push-In-Klemme

Sicherheitsrelais

Stück

Min.: 1

Vielfache: 1

CHF 325.95^*

Sicherheitsrelais PSR-MC38-2NO-1DO-24DC-PI Phoenix Contact Betriebsspannung: 24 V/DC (B x H x T) 22.5 x 117.5 x 114.5 mm Mit Meldestrompfad 1 St.

Bestell-Nr.:2208970

Lieferung Di., 17. Nov.

Conrad Electronic

24 V/DC

Push-In-Klemme

Sicherheitsrelais

Stück

Min.: 1

Vielfache: 1

CHF 229.95^*

Sicherheitsrelais PSR-MC42-2NO-1DO-24DC-SC Phoenix Contact Betriebsspannung: 24 V/DC (B x H x T) 17.5 x 112.2 x 114.5 mm Manueller/Automatischer Neustart 1 St.

Bestell-Nr.:2209891

Lieferung Mi., 30. Dez. 2026

Conrad Electronic

24 V/DC

Sicherheitsrelais

Stück

Min.: 1

Vielfache: 1

CHF 353.95^*

Sicherheitsrelais PSR-MC42-2NO-1DO-24DC-SP Phoenix Contact Betriebsspannung: 24 V/DC (B x H x T) 17.5 x 116.6 x 114.5 mm Manueller/Automatischer Neustart 1 St.

Bestell-Nr.:2209892

Lieferung Di., 17. Nov.

Conrad Electronic

24 V/DC

Sicherheitsrelais

Stück

Min.: 1

Vielfache: 1

CHF 297.95^*

Sicherheitsrelais PSR-MC38-2NO-1DO-24DC-SC Phoenix Contact Betriebsspannung: 24 V/DC (B x H x T) 22.5 x 112.2 x 114.5 mm Mit Meldestrompfad 1 St.

Bestell-Nr.:2208907

Nicht verfügbar

Conrad Electronic

24 V/DC

Schraubanschluss

Sicherheitsrelais

Stück

Min.: 1

Vielfache: 1

CHF 257.95^*

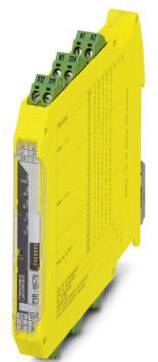

Sicherheitsrelais PSR-MC70-2NO-1DO-24DC-SP Phoenix Contact Betriebsspannung: 24 V/DC 2 Schließer (B x H x T) 12.5 x 116.6 x 114.5 mm LED-Anzeige 1 St.

Bestell-Nr.:2209808

Nicht verfügbar

Conrad Electronic

24 V/DC

Push-In-Klemme

Sicherheitsrelais

Stück

Min.: 1

Vielfache: 1

CHF 225.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2225822 Erweiterungsmodul PSR-SCP- 24DC/URD3/4X1/2X2/3 Phoenix Contact Betriebsspannung: 24 V/DC 2 Schließer (B x H x T) 22.5 x

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225822 Erweiterungsmodul PSR-SCP- 24DC/URD3/4X1/2X2/3 Phoenix Contact Betriebsspannung: 24 V/DC 2 Schließer (B x H x T) 22.5 x

Beschreibung

Einkanaliger Kontakterweiterung mit TBUS-Schnittstelle, 4 Schließer, 1 Öffner, 1 Rückmeldestrompfad, die Kontakte fallen rückfallverzögert (0,3 - 3 s) ab, Kat. 3, PL e nach EN ISO 13849, steckbare Klemmen mit Schraubanschluss, Breite: 22,5 mm
