Name: Elektronische Lastüberwachung Weidmüller AMG ELM-4F EX 1 St.
Brand: Weidmüller
SKU: 1669240
Availability: BackOrder

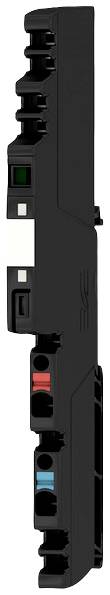

Schwarzes technisches Bauteil mit mehreren Steckverbindungen und farbcodierten Markierungen; vertikal ausgerichtet.

Produkt-Art

Elektronische Lastüberwachung

Funktionen

Last

Typ

AMG ELM-4F EX

Besonderheiten

mit LED

Leistung

775 mW

Datenblatt (PDF)

Lieferung Mi., 20. Jan. 2027

Anzahl

Stück

Gesamt (CHF 29.95 / Stück)

CHF 31.95

-6 %

CHF 29.95

inkl. MwSt.

nur CHF 6.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Eingangsspannungsbereich DC: 18…30 V DC
Stromaufnahme (Leerlauf): 25 mA
Stromaufnahme (Volllast): IOUT +30 mA
Conformal Coating: Ja
Relais zum Freischalten des Ausgangs: Nein
Verlustleistung Leerlauf: 415 mW
Verlustleistung Nennlast: 775 mW
Überspannungskategorie: III
Überspannungsschutz Eingang, Ausgang, Bus: Surpressor Diode
Anzahl Klemmen: 2 (+ / -)
Schraubendreherklinge: 0,6 x 3,5
LED Grün: Betrieb (störungsfrei)
LED Rot: Lastüberwachung ist abgeschaltet, Lastüberwachung hat ausgelöst (blinkend), Interner Fehler (schnell blinkend)

Produkt-Art: Elektronische Lastüberwachung

Typ: AMG ELM-4F EX

Funktionen: Last

Besonderheiten: mit LED

: 775 mW

Anschluss: Push-In-Klemme

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +55 °C

Breite: 6.1 mm

Höhe: 125 mm

Tiefe: 96.5 mm

Abm.: (B x H x T) 6.1 x 125 x 96.5 mm

Inhalt: 1 St.

Gewicht: 40 g

AWG max.: 12

AWG min.: 26

Herstellerfarbe: Schwarz

Nennspannung: 24 V/DC

Nennstrom: 4 A

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 2.5 mm²

Querschnitt flexibel (min.): 0.14 mm²

Querschnitt starr (min.): 0.14 mm²

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1669240 Elektronische Lastüberwachung Weidmüller AMG ELM-4F EX 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1669240 Elektronische Lastüberwachung Weidmüller AMG ELM-4F EX 1 St.

Beschreibung

Der effiziente Betrieb von Maschinen und Anlagen erfordert ausfallsichere und wartungsfreundliche Steuerstromverteilungen, die zeit- und platzsparend installierbar sind.
Mit dem neuen maxGUARD-System werden die bisher separat verbauten Reihenklemmen zur Potentialverteilung in den Ausgängen der elektronischen Lastüberwachungen zum integralen Bestandteil einer 24-V-DC-Steuerstromverteilung.
Die neuartige Kombination von Lastüberwachung und Potentialverteilung spart Zeit bei der Installation, erhöht die Ausfallsicherheit und verringert den Platzbedarf auf der Tragschiene um 50 Prozent.
