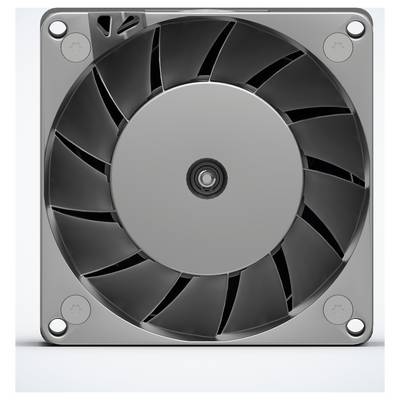

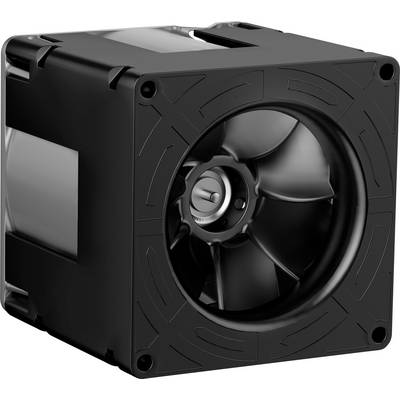

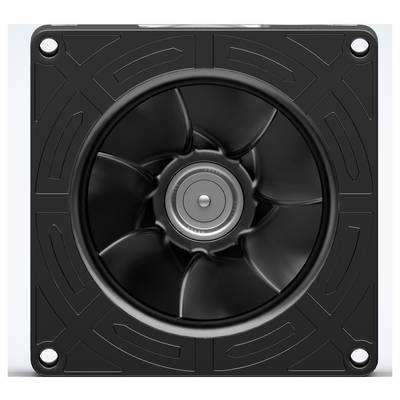

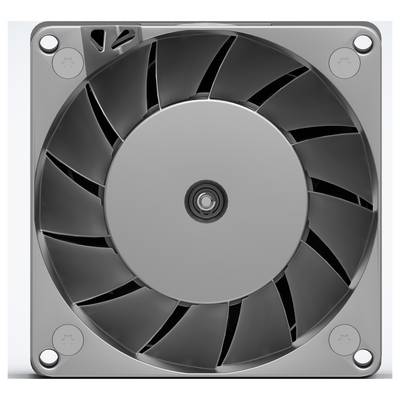

EBM Papst DF80,12V PWM & /220.000 rpm Diagonallüfter 12 V/DC 234 m³/h (L x B x H) 80 x 80 x 80 mm
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Diagonallüfter
Nennspannung
12 V/DC
Anzahl der Drähte
4
Leistung
80 W
Lagerart
Kugellager
Datenblatt (PDF)
24 Stück
Anzahl
Gesamt (CHF 114.66 / Stück)
CHF
Highlights & Details
Diagonallüfter, 80 mm Kantenmaß, 12 VDC
- Innovatives aerodynamisches Konzept
- Leistungsstark, aber dennoch effizient und leise im Vergleich zu herkömmlichen doppelstufigen Lösungen
- PWMEingang zur stufenlosen Drehzahlregelung
- Tachosignal
- Bis zu 10 dB(A) niedrigeres Geräuschverhalten
- Hoher Wirkungsgrad
- Kompakte Bauweise
- Ultimative Leistung
Technische Daten
- Förderrichtung: Über Stege blasend
- Drehrichtung: Rechts auf den Rotor gesehen
- Optionen: Tachosignal, PWM-Steuereingang, Go-/NoGo-Alarm
- Produkt-Art
Diagonallüfter
- Typ
DF80,12V PWM & /220.000 rpm
- Nennspannung
12 V/DC
- Anzahl der Drähte
4
- Betriebsspannung min.
10.8 V/DC
- Betriebsspannung max.
13.2 V/DC
- Betriebsspannungsbereich
10.8 - 13.2 V/DC
- Max. Stromaufnahme
6.67 A
80 W
- Lagerart
Kugellager
- Drehzahl
20.000 U/min
- Geräuschentwicklung (max.)
71 dBA
- Luftdurchsatz
234 m³/h
- Anschluss
Litze
- Kabellänge
35 cm
- Max. Druck
1250 Pa
- Herstellerfarbe
Schwarz
- Material
Aluminium Druckguss
Kunststoff
- Passend für (Details)
Hochleistungskühlung mit hohem Gegendruckbedarf
60000 h
- Gewicht
350 g
IP20
- Min. Temperatur
-20 °C
- Max. Temperatur
70 °C
- Länge
80 mm
- Breite
80 mm
- Höhe
80 mm
- Abm.
(L x B x H) 80 x 80 x 80 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3739371 EBM Papst DF80,12V PWM & /220.000 rpm Diagonallüfter 12 V/DC 234 m³/h (L x B x H) 80 x 80 x 80 mm
Datenblatt 3739371 EBM Papst DF80,12V PWM & /220.000 rpm Diagonallüfter 12 V/DC 234 m³/h (L x B x H) 80 x 80 x 80 mm
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3739371 EBM Papst DF80,12V PWM & /220.000 rpm Diagonallüfter 12 V/DC 234 m³/h (L x B x H) 80 x 80 x 80 mm
Beschreibung
Unser DC-Produktportfolio bietet ein breites Programm unterschiedlichster Größen und Leistungsklassen passend für die Anforderungen Ihrer individuellen Anwendung. Alle Lüftertypen sind mit effizienter, bürstenloser Motortechnologie, elektronisch kommutiertem Antrieb und elektronsicher Falschpolsicherung ausgestattet.
Das innovative, aerodynamische Design sorgt beim DiaForce für deutlich geringere Geräusche und höhere Effizienz im Vergleich zu Counter-Rotating-Lüftern der gleichen Baugröße. Gerade auch, weil das tonale Geräusch, dessen Frequenzen vom menschlichen Gehör als besonders störend empfunden werden, im direkten Vergleich mit Counter-Rotationg-Lüftern deutlich angenehmer ist.
Standardmäßig sind alle Lüftertypen in IP20 ausgeführt.
Das innovative, aerodynamische Design sorgt beim DiaForce für deutlich geringere Geräusche und höhere Effizienz im Vergleich zu Counter-Rotating-Lüftern der gleichen Baugröße. Gerade auch, weil das tonale Geräusch, dessen Frequenzen vom menschlichen Gehör als besonders störend empfunden werden, im direkten Vergleich mit Counter-Rotationg-Lüftern deutlich angenehmer ist.
Standardmäßig sind alle Lüftertypen in IP20 ausgeführt.
Ausführung
- Gehäuseflansch: Aludruckguss
- Einlaufdüse: Kunststoff
- Lüfterrad: Kunststoff
- DIN EN 62368, UL507, CSA C22.2 Nr. 113, CCC, CE, UKCA
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
