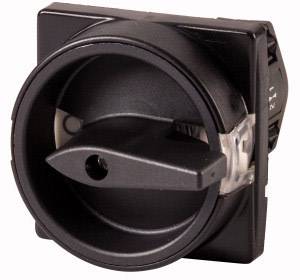

Eaton TM-1-8291/E/SVB-SW Nockenschalter absperrbar 10 A 690 V 1 x 90 ° Schwarz 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Nockenschalter
Betätigungsart
Drehschalter
Schaltwinkel
1 x 90 °
Montageart
Einbau
Schaltspannung
690 V
Datenblatt (PDF)
20 Stück
Anzahl
Gesamt (CHF 70.26 / Stück)
CHF 70.26
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Hauptschalter Einbau
- Hilfsstromschalter,Hilfsstromtrennschalter,Nockenschalter,Paketschalter,Schalter,Steuerschalter,TM Mini-Nockenschalter
Technische Daten
- Hilfsstromtrennschalter, TM, 10 A, Einbau, Kontakte: 2, HALT-Funktion, mit schwarzem Drehgriff und Sperrkranz, abschließbar in 0-Stellung
- Produkt-Art
Nockenschalter
- Schalter/Taster-Besonderheiten
absperrbar
- Gehäuse-/Knopffarbe
Schwarz
- Funktionen
rastend
- Betätigungsart
Drehschalter
- Schaltwinkel
1 x 90 °
- Ausführung
absperrbar in 0-Stellung
- Montageart
Einbau
- Aufdruck-Motiv
0/1
- Polzahl
2
- Anschluss
Schrauben
- Gewinde-Maß
M2.5
- Schaltspannung
690 V
- Schaltstrom (max.)
10 A
3 kW
- Min. Temperatur
-25 °C
- Max. Temperatur
+50 °C
- Länge
48 mm
- Breite
48 mm
IP65
- Inhalt
1 St.
- Typ
TM-1-8291/E/SVB-SW
- Abm.
(L x B) 48 mm x 48 mm
30 mm
48 mm
77 mm
0 kW
0
0
10 A
2
500-500 V
0 kA
IP65
0
1
TRUE
FALSE
Schraubanschluss
FALSE
Türkupplungsdrehantrieb
TRUE
FALSE
FALSE
3 kW
0 kA
schwarz
FALSE
TRUE
FALSE
FALSE
FALSE
500 V
FALSE
FALSE
Einbaugerät Festeinbautechnik
0 A
0 kW
FALSE
6.6 A
12
FALSE
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 703726 Eaton TM-1-8291/E/SVB-SW Nockenschalter absperrbar 10 A 690 V 1 x 90 ° Schwarz 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 703726 Eaton TM-1-8291/E/SVB-SW Nockenschalter absperrbar 10 A 690 V 1 x 90 ° Schwarz 1 St.
Information
Information 703726 Eaton TM-1-8291/E/SVB-SW Nockenschalter absperrbar 10 A 690 V 1 x 90 ° Schwarz 1 St.
Beschreibung
Eaton Ein-/Ausschalter TM-1-8291/E/SVB-SW
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Ein-/Ausschalter EinbauTyp:TM-1-8291/E/SVB-SWAusführung als Hauptschalter:jaAusführung als Wartungs-/Reparaturschalter:neinAusführung als Sicherheitsschalter:neinAusführung als NOT-AUS-Einrichtung:neinAusführung als Wendeschalter:neinAnzahl der Schalter:1Max. Bemessungsbetriebsspannung Ue bei AC:500 VBemessungsbetriebsspannung:500 VBemessungsdauerstrom Iu:10 ABemessungsdauerstrom bei AC-23, 400 V:6,6 ABemessungsdauerstrom bei AC-21, 400 V:0 ABemessungsbetriebsleistung bei AC-3, 400 V:0 kWBemessungskurzzeitstromfestigkeit Icw:0 kABemessungsbetriebsleistung bei AC-23, 400 V:3 kWSchaltleistung bei 400 V:0 kWBedingter Bemessungskurzschlussstrom Iq:0 kAPolzahl:2Motorantrieb optional:neinMotorantrieb integriert:neinSpannungsauslöser optional:neinGerätebauart:Einbaugerät FesteinbautechnikGeeignet für Bodenbefestigung:neinGeeignet für Frontbefestigung 4-Loch:jaGeeignet für Frontbefestigung Zentral:neinGeeignet für Verteilereinbau:neinGeeignet für Zwischenbau:neinFarbe des Betätigungselements:schwarzAusführung des Betätigungselements:TürkupplungsdrehantriebVerriegelbar:jaAnschlussart Hauptstromkreis:SchraubanschlussMit vormontierter Verkabelung:neinSchutzart (IP), frontseitig:IP65Schutzart (NEMA):12Breite:30 mmHöhe:48 mmTiefe:77 mm
Eaton Ein-/Ausschalter TM-1-8291/E/SVB-SW: weitere Details
Hilfsstromtrennschalter, Sortiment: Steuerschalter, Typkenner: TM, Stopp-Funktion: HALT-Funktion, mit schwarzem Drehgriff und Sperrkranz, Hinweis: bis 250 V AC pro Kontakt, Kontakte: 2, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 3 kW, Bemessungsdauerstrom: Iu = 10 A, 1 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, CSA, UL, Steuerschalter nach IEC/EN 60947-5-1, Hilfsstromschalter nach IEC/EN 60947-5-1 EAN: 4015082153526
Geliefert wird: Eaton (Moeller) Ein-/Ausschalter Einbau TM-1-8291/E/SVB-SW, Verpackungseinheit: 1 Stk., EAN: 4015082153526
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Ein-/Ausschalter EinbauTyp:TM-1-8291/E/SVB-SWAusführung als Hauptschalter:jaAusführung als Wartungs-/Reparaturschalter:neinAusführung als Sicherheitsschalter:neinAusführung als NOT-AUS-Einrichtung:neinAusführung als Wendeschalter:neinAnzahl der Schalter:1Max. Bemessungsbetriebsspannung Ue bei AC:500 VBemessungsbetriebsspannung:500 VBemessungsdauerstrom Iu:10 ABemessungsdauerstrom bei AC-23, 400 V:6,6 ABemessungsdauerstrom bei AC-21, 400 V:0 ABemessungsbetriebsleistung bei AC-3, 400 V:0 kWBemessungskurzzeitstromfestigkeit Icw:0 kABemessungsbetriebsleistung bei AC-23, 400 V:3 kWSchaltleistung bei 400 V:0 kWBedingter Bemessungskurzschlussstrom Iq:0 kAPolzahl:2Motorantrieb optional:neinMotorantrieb integriert:neinSpannungsauslöser optional:neinGerätebauart:Einbaugerät FesteinbautechnikGeeignet für Bodenbefestigung:neinGeeignet für Frontbefestigung 4-Loch:jaGeeignet für Frontbefestigung Zentral:neinGeeignet für Verteilereinbau:neinGeeignet für Zwischenbau:neinFarbe des Betätigungselements:schwarzAusführung des Betätigungselements:TürkupplungsdrehantriebVerriegelbar:jaAnschlussart Hauptstromkreis:SchraubanschlussMit vormontierter Verkabelung:neinSchutzart (IP), frontseitig:IP65Schutzart (NEMA):12Breite:30 mmHöhe:48 mmTiefe:77 mm
Eaton Ein-/Ausschalter TM-1-8291/E/SVB-SW: weitere Details
Hilfsstromtrennschalter, Sortiment: Steuerschalter, Typkenner: TM, Stopp-Funktion: HALT-Funktion, mit schwarzem Drehgriff und Sperrkranz, Hinweis: bis 250 V AC pro Kontakt, Kontakte: 2, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 3 kW, Bemessungsdauerstrom: Iu = 10 A, 1 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, CSA, UL, Steuerschalter nach IEC/EN 60947-5-1, Hilfsstromschalter nach IEC/EN 60947-5-1 EAN: 4015082153526
Geliefert wird: Eaton (Moeller) Ein-/Ausschalter Einbau TM-1-8291/E/SVB-SW, Verpackungseinheit: 1 Stk., EAN: 4015082153526
Lieferumfang
- Geliefert wird: Eaton (Moeller) Ein-/Ausschalter Einbau TM-1-8291/E/SVB-SW, Verpackungseinheit: 1 Stk., EAN: 4015082153526
