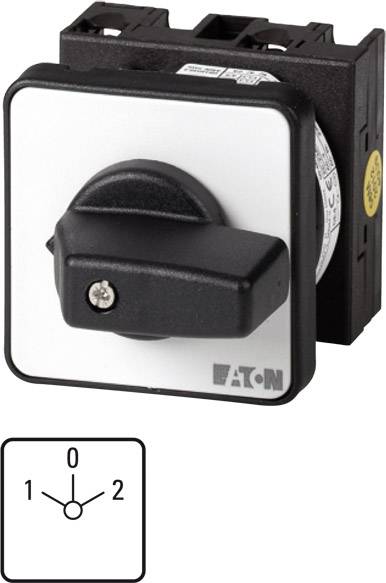

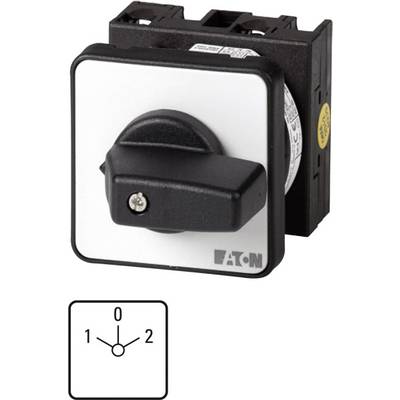

Eaton T0-3-8401/E Nockenschalter 20 A 690 V 2 x 30 ° Grau, Schwarz 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Nockenschalter
Betätigungsart
Knebel
Schaltwinkel
2 x 30 °
Montageart
Einbau
Schaltspannung
690 V
Datenblatt (PDF)
12 Stück
Anzahl
Gesamt (CHF 38.81 / Stück)
CHF
Kurzbeschreibung
Der Eaton Wendeschalter T0-3-8401/E ist ein 3-poliger Schalter mit einer Nennstromstärke von 20 A und der Schutzart IP65. Er verfügt über eine Nullstellung und ist für die Frontmontage geeignet. Der Schalter ist mit einem kurzen Drehgriff ausgestattet und verfügt über Schraubanschlüsse für den Hauptstromkreis.
Wendeschalter Einbau 3polig
Highlights & Details
- Wendeschalter, 3, Mit Nullstellung: ja, Mit Rückzug in Nullstellung: nein, 20 A, 11,5 A, 4 kW, Schutzart (IP), frontseitig: IP65, 12, Geeignet für Bodenbefestigung: nein, Geeignet für Frontbefestigung: ja, Geeignet für Verteilereinbau: nein, Geeignet für Zwischenbau: nein, Komplettgerät im Gehäuse: nein, Kunststoff, kurzer Drehgriff, Schraubanschluss
Technische Daten
- Ausführung: WendeschalterPolzahl: 3Mit Nullstellung: jaMit Rückzug in Nullstellung: neinBemessungsdauerstrom Iu: 20 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 11,5 ABemessungsbetriebsleistung bei AC-3, 400 V: 4 kWSchutzart (IP), frontseitig: IP65Schutzart (NEMA), frontseitig: 12Geeignet für Bodenbefestigung: neinGeeignet für Frontbefestigung: jaGeeignet für Verteilereinbau: neinGeeignet für Zwischenbau: neinKomplettgerät im Gehäuse: neinWerkstoff des Gehäuses: KunststoffAusführung des Betätigungselements: kurzer DrehgriffAnschlussart Hauptstromkreis: SchraubanschlussVerpackungseinheit: 1 StückMaße (cm): 136 × 61 × 54Bruttogewicht: 0,152 kg, Nettogewicht: 0,121 kgECLASS 7: Lastschalter (27371405)
- Produkt-Art
Nockenschalter
- Gehäuse-/Knopffarbe
Grau
Schwarz
- Funktionen
rastend
- Betätigungsart
Knebel
- Schaltwinkel
2 x 30 °
- Ausführung
Wendeschalter
- Montageart
Einbau
- Aufdruck-Motiv
1/0/2
- Polzahl
3
- Anschluss
Schrauben
- Gewinde-Maß
M3.5
- Schaltspannung
690 V
- Schaltstrom (max.)
20 A
6.5 kW
- Min. Temperatur
-25 °C
- Max. Temperatur
+50 °C
- Länge
48 mm
- Breite
48 mm
IP65
- Inhalt
1 St.
- Typ
T0-3-8401/E
- Abm.
(L x B) 48 mm x 48 mm
- Herstellerfarbe
Mehrfarbig
Wendeschalter
4 kW
0
0
20 A
3
11.5 A
TRUE
Kunststoff
FALSE
IP65
0
Schraubanschluss
kurzer Drehgriff
FALSE
TRUE
FALSE
FALSE
FALSE
12
Dokumente & Downloads
Datenblatt
Datenblatt 703220 Eaton T0-3-8401/E Nockenschalter 20 A 690 V 2 x 30 ° Grau, Schwarz 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 703220 Eaton T0-3-8401/E Nockenschalter 20 A 690 V 2 x 30 ° Grau, Schwarz 1 St.
Information
Information 703220 Eaton T0-3-8401/E Nockenschalter 20 A 690 V 2 x 30 ° Grau, Schwarz 1 St.
Beschreibung
Eaton Wendeschalter T0-3-8401/E
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Wendeschalter 20A 3p. IP65Typ:T0-3-8401/EAusführung:WendeschalterPolzahl:3Mit Nullstellung:jaMit Rückzug in Nullstellung:neinBemessungsdauerstrom Iu:20 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:11,5 ABemessungsbetriebsleistung bei AC-3, 400 V:4 kWSchutzart (IP), frontseitig:IP65Schutzart (NEMA), frontseitig:12Geeignet für Bodenbefestigung:neinGeeignet für Frontbefestigung:jaGeeignet für Verteilereinbau:neinGeeignet für Zwischenbau:neinKomplettgerät im Gehäuse:neinWerkstoff des Gehäuses:KunststoffAusführung des Betätigungselements:kurzer DrehgriffAnschlussart Hauptstromkreis:Schraubanschluss
Eaton Wendeschalter T0-3-8401/E: weitere Details
Wendeschalter, Sortiment: Steuerschalter, Typkenner: T0, mit schwarzem Knebel und Frontschild, Kontakte: 5, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 60 °, Schaltverhalten: rastend, mit 0-Stellung, Frontschild: 1-0-2, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5,5 kW, Bemessungsdauerstrom: Iu = 20 A, 3 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3 EAN: 4015080910473
Geliefert wird: Eaton (Moeller) Wendeschalter 20A 3p. IP65 T0-3-8401/E, Verpackungseinheit: 1 Stk., EAN: 4015080910473
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Wendeschalter 20A 3p. IP65Typ:T0-3-8401/EAusführung:WendeschalterPolzahl:3Mit Nullstellung:jaMit Rückzug in Nullstellung:neinBemessungsdauerstrom Iu:20 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:11,5 ABemessungsbetriebsleistung bei AC-3, 400 V:4 kWSchutzart (IP), frontseitig:IP65Schutzart (NEMA), frontseitig:12Geeignet für Bodenbefestigung:neinGeeignet für Frontbefestigung:jaGeeignet für Verteilereinbau:neinGeeignet für Zwischenbau:neinKomplettgerät im Gehäuse:neinWerkstoff des Gehäuses:KunststoffAusführung des Betätigungselements:kurzer DrehgriffAnschlussart Hauptstromkreis:Schraubanschluss
Eaton Wendeschalter T0-3-8401/E: weitere Details
Wendeschalter, Sortiment: Steuerschalter, Typkenner: T0, mit schwarzem Knebel und Frontschild, Kontakte: 5, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 60 °, Schaltverhalten: rastend, mit 0-Stellung, Frontschild: 1-0-2, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5,5 kW, Bemessungsdauerstrom: Iu = 20 A, 3 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3 EAN: 4015080910473
Geliefert wird: Eaton (Moeller) Wendeschalter 20A 3p. IP65 T0-3-8401/E, Verpackungseinheit: 1 Stk., EAN: 4015080910473
Ausführung
- Allgemein:
- Typ: Kippschalter
- Anzahl der Pole: 3P
- Gehäusematerial: Kunststoff
- Breite: 48 mm
- Höhe: 48 mm
