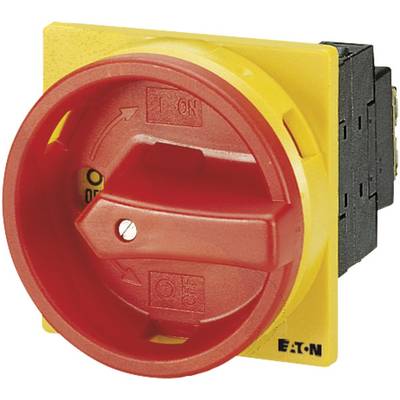

Abbildung ähnlich
Abbildung ähnlich
Eaton P1-25/EA/SVB Nockenschalter absperrbar 25 A 690 V 1 x 90 ° Gelb, Rot 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Nockenschalter
Betätigungsart
Not-Aus Drehschalter
Schaltwinkel
1 x 90 °
Montageart
Einbau
Schaltspannung
690 V
Datenblatt (PDF)
42 Stück
Anzahl
Gesamt (CHF 44.36 / Stück)
CHF 48.24
-8 %
CHF 44.36
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Hauptschalter Einbau
- Ein-Aus-Schalter,Einbauschalter,Hauptschalter,Lastschalter,Laststromschalter,Lasttrennschalter,Maschinenschalter,Motorschalter,Nockenschalter,P1
Technische Daten
- Hauptschalter, 3-polig, 25 A, NOT-AUS-Funktion
- Produkt-Art
Nockenschalter
- Schalter/Taster-Besonderheiten
absperrbar
- Gehäuse-/Knopffarbe
Gelb
Rot
- Funktionen
rastend
- Betätigungsart
Not-Aus Drehschalter
- Schaltwinkel
1 x 90 °
- Ausführung
absperrbar in 0-Stellung
- Montageart
Einbau
- Aufdruck-Motiv
OFF/ON
- Polzahl
3
- Anschluss
Schrauben
- Gewinde-Maß
M4
- Schaltspannung
690 V
- Schaltstrom (max.)
25 A
13 kW
- Min. Temperatur
-25 °C
- Max. Temperatur
+50 °C
- Länge
65 mm
- Breite
65 mm
IP55
- Inhalt
1 St.
- Typ
P1-25/EA/SVB
- Abm.
(L x B) 65 mm x 65 mm
- Herstellerfarbe
Mehrfarbig
65
65 mm
119 mm
7.5 kW
0
0
25 A
3
690-690 V
80 kA
IP65
0
1
TRUE
FALSE
Schraubanschluss
TRUE
Türkupplungsdrehantrieb
TRUE
FALSE
TRUE
13 kW
0.64 kA
rot
FALSE
TRUE
FALSE
FALSE
FALSE
690 V
FALSE
FALSE
Einbaugerät Festeinbautechnik
25 A
13 kW
FALSE
25
12
FALSE
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 702130 Eaton P1-25/EA/SVB Nockenschalter absperrbar 25 A 690 V 1 x 90 ° Gelb, Rot 1 St.
Information
Information 702130 Eaton P1-25/EA/SVB Nockenschalter absperrbar 25 A 690 V 1 x 90 ° Gelb, Rot 1 St.
Beschreibung
Eaton Hauptschalter P1-25/EA/SVB
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Hauptschalter Einbau/rotTyp:P1-25/EA/SVBAusführung als Hauptschalter:jaAusführung als Wartungs-/Reparaturschalter:jaAusführung als Sicherheitsschalter:neinAusführung als NOT-AUS-Einrichtung:jaAusführung als Wendeschalter:neinAnzahl der Schalter:1Max. Bemessungsbetriebsspannung Ue bei AC:690 VBemessungsbetriebsspannung:690 VBemessungsdauerstrom Iu:25 ABemessungsdauerstrom bei AC-23, 400 V:25 ABemessungsdauerstrom bei AC-21, 400 V:25 ABemessungsbetriebsleistung bei AC-3, 400 V:7,5 kWBemessungskurzzeitstromfestigkeit Icw:0,64 kABemessungsbetriebsleistung bei AC-23, 400 V:13 kWSchaltleistung bei 400 V:13 kWBedingter Bemessungskurzschlussstrom Iq:80 kAPolzahl:3Motorantrieb optional:neinMotorantrieb integriert:neinSpannungsauslöser optional:neinGerätebauart:Einbaugerät FesteinbautechnikGeeignet für Bodenbefestigung:neinGeeignet für Frontbefestigung 4-Loch:jaGeeignet für Frontbefestigung Zentral:neinGeeignet für Verteilereinbau:neinGeeignet für Zwischenbau:neinFarbe des Betätigungselements:rotAusführung des Betätigungselements:TürkupplungsdrehantriebVerriegelbar:jaAnschlussart Hauptstromkreis:SchraubanschlussMit vormontierter Verkabelung:neinSchutzart (IP), frontseitig:IP65Schutzart (NEMA):12Breite:65 mmHöhe:65 mmTiefe:119 mm
Eaton Hauptschalter P1-25/EA/SVB: weitere Details
Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P1, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: Front IP65, Bauform: Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 11 kW, Bemessungsdauerstrom: Iu = 25 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3, NEMA12 EAN: 4015080410973
Geliefert wird: Eaton (Moeller) Hauptschalter Einbau/rot P1-25/EA/SVB, Verpackungseinheit: 1 Stk., EAN: 4015080410973
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Hauptschalter Einbau/rotTyp:P1-25/EA/SVBAusführung als Hauptschalter:jaAusführung als Wartungs-/Reparaturschalter:jaAusführung als Sicherheitsschalter:neinAusführung als NOT-AUS-Einrichtung:jaAusführung als Wendeschalter:neinAnzahl der Schalter:1Max. Bemessungsbetriebsspannung Ue bei AC:690 VBemessungsbetriebsspannung:690 VBemessungsdauerstrom Iu:25 ABemessungsdauerstrom bei AC-23, 400 V:25 ABemessungsdauerstrom bei AC-21, 400 V:25 ABemessungsbetriebsleistung bei AC-3, 400 V:7,5 kWBemessungskurzzeitstromfestigkeit Icw:0,64 kABemessungsbetriebsleistung bei AC-23, 400 V:13 kWSchaltleistung bei 400 V:13 kWBedingter Bemessungskurzschlussstrom Iq:80 kAPolzahl:3Motorantrieb optional:neinMotorantrieb integriert:neinSpannungsauslöser optional:neinGerätebauart:Einbaugerät FesteinbautechnikGeeignet für Bodenbefestigung:neinGeeignet für Frontbefestigung 4-Loch:jaGeeignet für Frontbefestigung Zentral:neinGeeignet für Verteilereinbau:neinGeeignet für Zwischenbau:neinFarbe des Betätigungselements:rotAusführung des Betätigungselements:TürkupplungsdrehantriebVerriegelbar:jaAnschlussart Hauptstromkreis:SchraubanschlussMit vormontierter Verkabelung:neinSchutzart (IP), frontseitig:IP65Schutzart (NEMA):12Breite:65 mmHöhe:65 mmTiefe:119 mm
Eaton Hauptschalter P1-25/EA/SVB: weitere Details
Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Typkenner: P1, STOPP-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Information zum Lieferumfang: Hilfsschalterkontakt oder Neutralleiter nachrüstbar., 3-polig, Abschließbarkeit: abschließbar in 0-Stellung, Schutzart: Front IP65, Bauform: Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 11 kW, Bemessungsdauerstrom: Iu = 25 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3, NEMA12 EAN: 4015080410973
Geliefert wird: Eaton (Moeller) Hauptschalter Einbau/rot P1-25/EA/SVB, Verpackungseinheit: 1 Stk., EAN: 4015080410973
Ausführung
- Allgemein:
- Typ: Drehschalter
- Anzahl der Pole: 3P
- Produktfarbe: Orange, Red
- AC Eingangsspannung: 690 V
- Nominale Stromabgabe: 25 A
- Breite: 65 mm
- Tiefe: 119 mm
- Höhe: 65 mm
