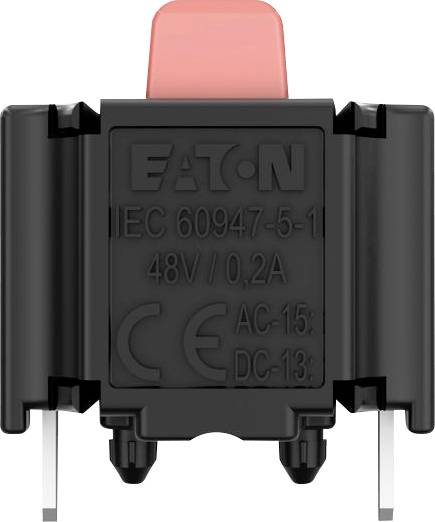

Eaton Öffner-Kontakt M22-KP01 Kontaktelement 1 Wechsler Kontaktelement 1 St. Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
25 Stück
Anzahl
Gesamt (CHF 5.27 / Stück)
CHF 6.87
-23 %
CHF 5.27
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- SCHOCKFESTIGKEIT 50 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 11 ms
- Verpackungsart
Piece
- Produkt-Art
Kontaktelement
- Anschluss
Flachstecker 2.8 mm
- Ausführung
M22-KP01
- Einbau-Ø
22.5 mm
- Funktionen
Kontaktelement
- Kontaktart
1 Wechsler
- Kontaktmaterial
Vergoldet
- Schaltstellung
1 Öffner
IP00
- Min. Temperatur
-25 °C
- Max. Temperatur
70 °C
- Länge
17.27 mm
- Breite
15 mm
- Höhe
9.8 mm
- Montageart
Leiterplattenmontage
- Inhalt
1 St.
- Abm.
(L x B x H) 17.27 x 15 x 9.8 mm
- Industrieverpackung
Ja
- Gewicht
0.001 kg
- Typ
Öffner-Kontakt M22-KP01
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3743279 Eaton Öffner-Kontakt M22-KP01 Kontaktelement 1 Wechsler Kontaktelement 1 St. Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3743279 Eaton Öffner-Kontakt M22-KP01 Kontaktelement 1 Wechsler Kontaktelement 1 St. Piece
Information
Information 3743279 Eaton Öffner-Kontakt M22-KP01 Kontaktelement 1 Wechsler Kontaktelement 1 St. Piece
Beschreibung
Direkt auf eine bauseits zu erstellende Leiterplatte montierbar.
Somit kann, vor allem bei Einsatz von mehreren Befehls- und Meldegeräten, durch die Erstellung einer gedruckten Schaltung, die lästige Verdrahtung vermieden werden.
Somit können dann z.B. aufgelötet werden:
+links Kontakt: M22-KP10
+mitte: bauseits zu liefernde SMD LED in Kombination mit dem M22-XLP Lichtleiter
+rechst Kontakt: M22-KP01
+darüber: M22-AP
Der Adapter kann dann z.B. einen M22-DL-W als Leuchtdrucktaster aufnehmen und an einer beliebigen Frontplatte mit 22,5 mm Bohrung montiert werden. Ideal für Serienfertigung, bei der die bewährten Eaton RMQ Titan Befehls- und Meldegeräte eingesetzt werden, aber die aufwändige Verdrahtung durch eine gedruckte Schaltung ersetzt werden soll.
Kombinierbar mit dem RMQ-Titan M22 Sortiment von Eaton.
Somit kann, vor allem bei Einsatz von mehreren Befehls- und Meldegeräten, durch die Erstellung einer gedruckten Schaltung, die lästige Verdrahtung vermieden werden.
Somit können dann z.B. aufgelötet werden:
+links Kontakt: M22-KP10
+mitte: bauseits zu liefernde SMD LED in Kombination mit dem M22-XLP Lichtleiter
+rechst Kontakt: M22-KP01
+darüber: M22-AP
Der Adapter kann dann z.B. einen M22-DL-W als Leuchtdrucktaster aufnehmen und an einer beliebigen Frontplatte mit 22,5 mm Bohrung montiert werden. Ideal für Serienfertigung, bei der die bewährten Eaton RMQ Titan Befehls- und Meldegeräte eingesetzt werden, aber die aufwändige Verdrahtung durch eine gedruckte Schaltung ersetzt werden soll.
Kombinierbar mit dem RMQ-Titan M22 Sortiment von Eaton.
Lieferumfang
- Geliefert wird: Eaton (Moeller) Öffner-Kontakt-PCB M22-KP01, Verpackungseinheit: 1 Stk., EAN: 4015082971717
