Eaton M22 Lichtleiter für SMD EP-401611 LWL-Laserschutzkappe 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
25 Stück
Anzahl
Gesamt (CHF 4.49 / Stück)
CHF 5.66
-21 %
CHF 4.49
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Eaton M22-XLP Lichtleiter für SMD LED
- M22 Befehls- und Meldegeräte können nun mit gedruckten Schaltungen kombiert werden
Technische Daten
- Produkt-Art
LWL-Laserschutzkappe
- Breite
15.1 mm
- Höhe
9 mm
- Tiefe
9 mm
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3743280 Eaton M22 Lichtleiter für SMD EP-401611 LWL-Laserschutzkappe 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3743280 Eaton M22 Lichtleiter für SMD EP-401611 LWL-Laserschutzkappe 1 St.
Information
Information 3743280 Eaton M22 Lichtleiter für SMD EP-401611 LWL-Laserschutzkappe 1 St.
Beschreibung

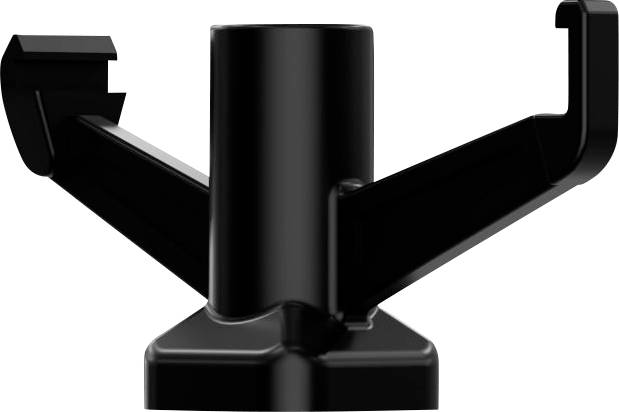

Direkt auf die Leiterplatte montierbarer Lichtleiter zur Ausleuchtung eines M22 Leuchtmelders von Eaton.
Voraussetzung: Auf der bauseits zu erstellenden Leiterplatte muss eine bauseits zu liefernde SMD LED montiert werden.
Somit können dann z.B. aufgelötet werden:
+links Kontakt: M22-KP10
+mitte: bauseits zu liefernde SMD LED in Kombination mit dem M22-XLP Lichtleiter
+rechst Kontakt: M22-KP01
+darüber: M22-AP
Der M22-XLP kann dann das Licht der aufgelötete SMD-LED z.B. in einen M22-DL-W weiterleiten und den Anlagenzustand melden, der in einer beliebigen Frontplatte mit 22,5 mm Bohrung montiert ist.
Ideal für Serienfertigung, bei der die bewährten Eaton RMQ Titan Befehls- und Meldegeräte eingesetzt werden, aber die aufwändige Verdrahtung durch eine gedruckte Schaltung ersetzt werden soll.
Kombinierbar mit dem RMQ-Titan M22 Sortiment von Eaton
Voraussetzung: Auf der bauseits zu erstellenden Leiterplatte muss eine bauseits zu liefernde SMD LED montiert werden.
Somit können dann z.B. aufgelötet werden:
+links Kontakt: M22-KP10
+mitte: bauseits zu liefernde SMD LED in Kombination mit dem M22-XLP Lichtleiter
+rechst Kontakt: M22-KP01
+darüber: M22-AP
Der M22-XLP kann dann das Licht der aufgelötete SMD-LED z.B. in einen M22-DL-W weiterleiten und den Anlagenzustand melden, der in einer beliebigen Frontplatte mit 22,5 mm Bohrung montiert ist.
Ideal für Serienfertigung, bei der die bewährten Eaton RMQ Titan Befehls- und Meldegeräte eingesetzt werden, aber die aufwändige Verdrahtung durch eine gedruckte Schaltung ersetzt werden soll.
Kombinierbar mit dem RMQ-Titan M22 Sortiment von Eaton
Lieferumfang
- Geliefert wird: Eaton (Moeller) Lichtleiter für SMD LED M22-XLP, Verpackungseinheit: 1 Stk., EAN: 4015082971731
