Eaton EP-501988 IKA-SOL20-X11-T12-1/8-MC4-B Generatoranschlusskasten

Weiße elektrische Box mit blauem transparentem Deckel. Rotes Symbol 'PV' zeigt Fotovoltaikanlage an. Kabelanschlüsse unten.

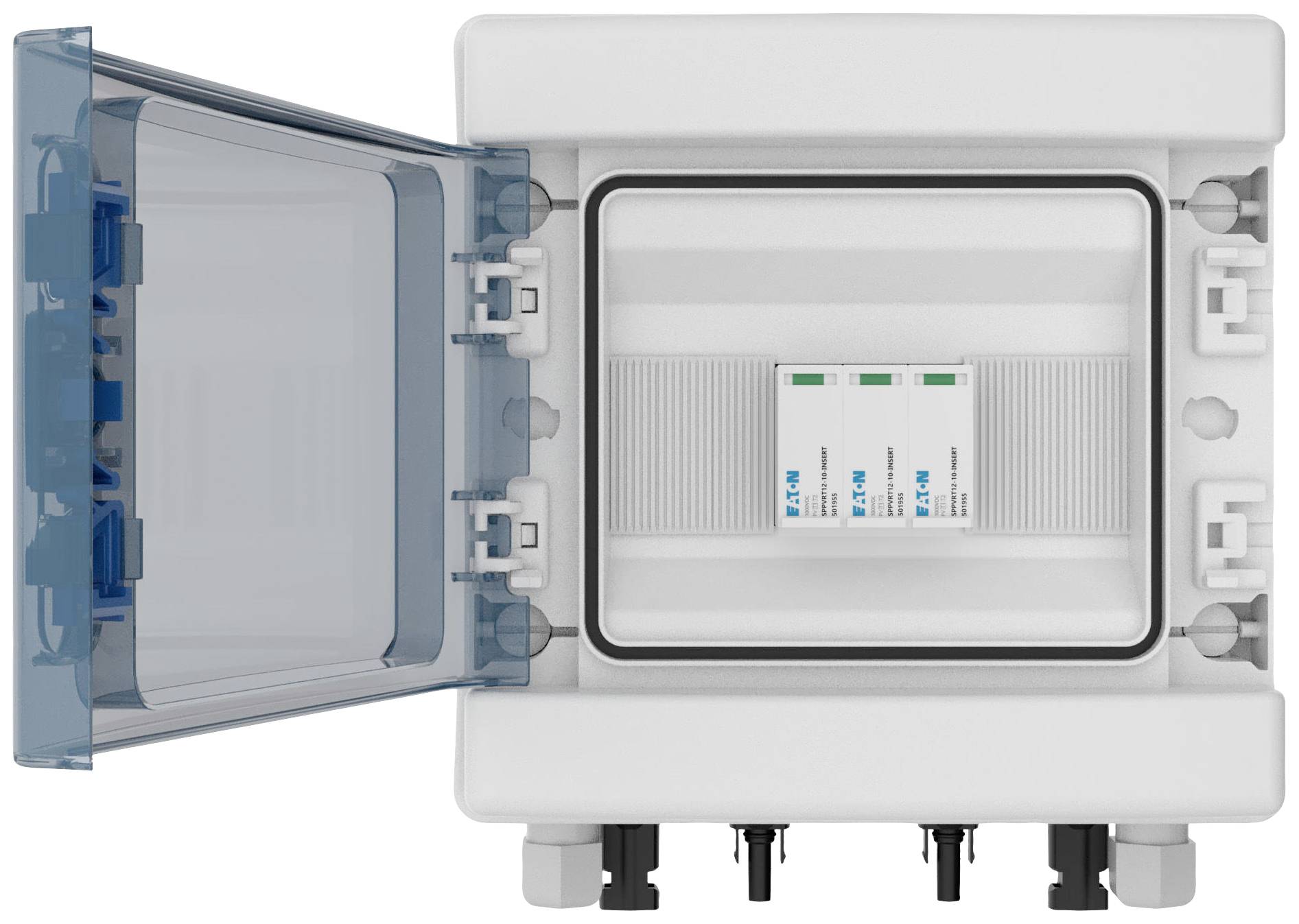

Ein geöffneter, weißer Schaltkasten mit blauer Tür zeigt drei nebeneinander angeordnete Schalter im Inneren.

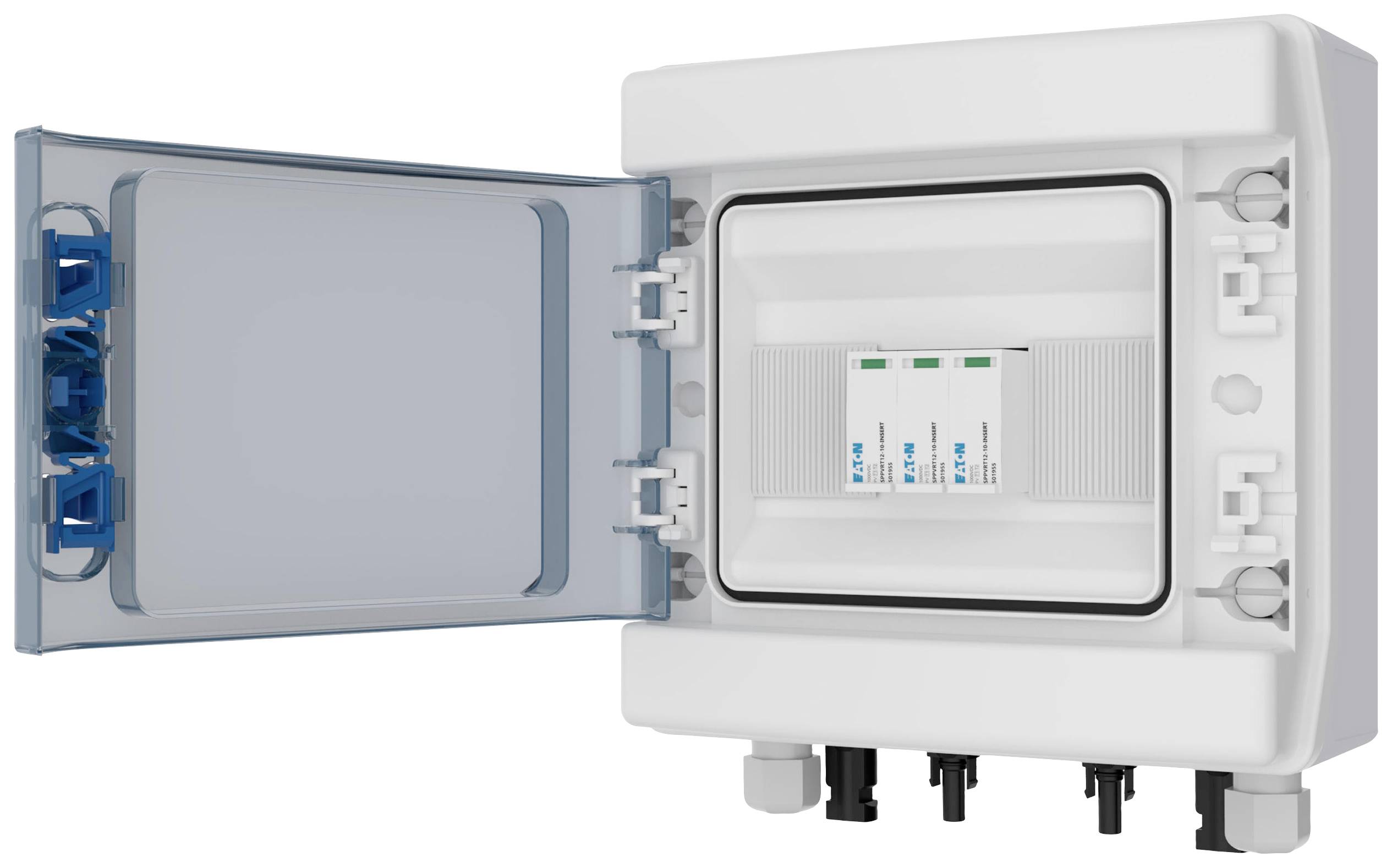

Ein geöffneter Verteilerkasten zeigt drei installierte Sicherungen. Der Kasten ist an der Wand montiert und hat Kabeleinführungen unten.

1/3

Datenblatt (PDF)

Lieferung Mo., 12. Okt.

Anzahl

Stück

Gesamt (CHF 260.82 / Stück)

CHF 260.82

zzgl. MwSt.

Kostenfreier Versand

nur CHF 27.86

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Eingangsspannung max.: 1000 V/DC
Bemessungsbetriebsspannung: 1000 V
Bemessungsstrom: 19.5 A
Eingangsstrom max.: 19.5 A
Ausgangsstrom max.: 19.5 A
Gehäuse: Polycarbonat (Kunststoff)
Schutzart: IP65, IK10
Schutzklasse: II

Produkt-Art: Generatoranschlusskasten

Abm.: (B x H x T) 238 x 268 x 118 mm

Herstellerfarbe: Grau

Inhalt: 1 St.

Breite: 238 mm

Höhe: 268 mm

Tiefe: 118 mm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 3193621 Eaton EP-501988 IKA-SOL20-X11-T12-1/8-MC4-B Generatoranschlusskasten

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3193621 Eaton EP-501988 IKA-SOL20-X11-T12-1/8-MC4-B Generatoranschlusskasten

Beschreibung

Photovoltaik DC Stringbox, Werkseitig von Eaton montiert: IEC 61439-2 Anhang DD. Für Wechselrichter mit 1 MPP Tracker: 1x IN + 1x OUT, Integrierte Geräte: PV-Überspannungsschutzgerät Typ 1+2, MC4-Anschlüsse an der Unterseite der Box, IKA-Box 1-reihig.

Ausführung

Standardisierte, nach IEC/EN 61439-2 Anhang DD (PVA) getestete Stringboxes für Wohngebäude und kleine kommerzielle Photovoltaikanwendungen
IKA-SOL schützt PV-Module und Wechselrichter vor Überspannungen
Zukunftssichere PV-Installation auf dem Gebäude
Die anschlussfertige Systemlösung sorgt für eine sichere PV-Anlage; Verhinderung kostspieliger Schäden durch Überspannung und Ausfälle mit IKA-SOL
