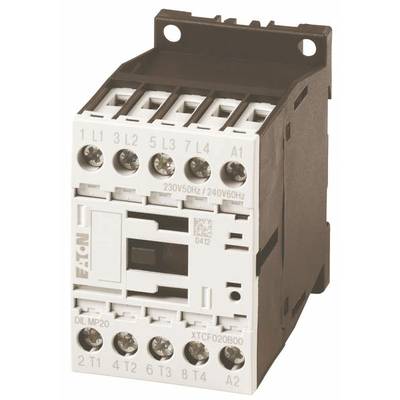

Abbildung ähnlich
Abbildung ähnlich
Eaton DILMP20(230V50HZ,240V60HZ) Leistungsschütz 4 Schließer 5.5 kW Passend für Marke (Relais): Eaton Piece 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leistungsschütz
Polzahl
4polig
Leistung
5.5 kW
Anschluss
Schrauben
Verpackungsart
Piece
Datenblatt (PDF)
7 Stück
Anzahl
Gesamt (CHF 59.16 / Stück)
CHF 59.16
zzgl. MwSt.
Nur noch 7 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Eaton DILMP20, Schwarz, Weiß, -25 - 60 °C
- Leistungsschütz - 4 -polig - Wechselstrombetätigung - AC-1: 22 A - 230 V 50 Hz - 240 V 60 Hz - Schraubklemmen
Technische Daten
- Stromart: Wechselstrombetätigung
- Spannungsart zur Betätigung: AC
- Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 4.5 kW
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 10 A
- Geeignet für Reiheneinbau: nein
- Verpackungsart
Piece
- Produkt-Art
Leistungsschütz
- Typ
DILMP20(230V50HZ,240V60HZ)
- Polzahl
4polig
- Kontaktart
4 Schließer
- Hilfskontaktart
4 Schließer
- Steuerspannung (min.)
230 V/AC
- Steuerspannung (max.)
240 V/AC
- Steuerspannungs-Bereich
230 - 240 V/AC
- Schaltspannung (min.)
24 V/AC
- Schaltspannung (max.)
690 V/AC
- Max. Schaltleistung
6500 W
- Dauerstrom (max.)
60 A
5.5 kW
- Passend für Marke
Eaton
- Passend für Serie
Eaton Serie DILMP20
- Anschluss
Schrauben
- Min. Temperatur
-25 °C
- Max. Temperatur
60 °C
- Breite
45 mm
- Höhe
68 mm
- Tiefe
75 mm
- Abm.
(B x H x T) 45 x 68 x 75 mm
- Inhalt
1 St.
- RoHS-konform
Ja
45 mm
68 mm
75 mm
FALSE
5.5 kW
4
0
0
0
12 A
22 A
230-230 V
240-240 V
0-0 V
Schraubanschluss
24-690 V
24-690 V
AC
10 A
4.5 kW
0 kW
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2306755 Eaton DILMP20(230V50HZ,240V60HZ) Leistungsschütz 4 Schließer 5.5 kW Passend für Marke (Relais): Eaton Piece 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2306755 Eaton DILMP20(230V50HZ,240V60HZ) Leistungsschütz 4 Schließer 5.5 kW Passend für Marke (Relais): Eaton Piece 1 St.
Beschreibung
Eaton Schütz DILMP20(230V50HZ)
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Schütz 4p. 20A/AC-1,ACTyp:DILMP20(230V50HZ)Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 VBemessungssteuerspeisespannung Us bei AC 60 Hz:240 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:4Anschlussart Hauptstromkreis:SchraubanschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:22 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:12 ABemessungsbetriebsleistung bei AC-3, 400 V:5,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:10 ABemessungsbetriebsleistung bei AC-4, 400 V:4,5 kWBemessungsbetriebsleistung NEMA:0 kWGeeignet für Reiheneinbau:neinBreite:45 mmHöhe:68 mmTiefe:75 mm
Eaton Schütz DILMP20(230V50HZ): weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 12 A, konventioneller thermischer Strom, 3-polig, 50 60 Hz offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith= 18 A, konventioneller thermischer Strom, 1-polig offen: Ith= 60 A, gekapselt: Ith= 54 A, 220 V 230 V: P= 3,5 kW, 380 V 400 V: P= 5,5 kW, 660 V 690 V: P= 6,5 kW EAN: 4015082769703
Geliefert wird: Eaton (Moeller) Schütz 4p. 20A/AC-1,AC DILMP20(230V50HZ), Verpackungseinheit: 1 Stk., EAN: 4015082769703
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Schütz 4p. 20A/AC-1,ACTyp:DILMP20(230V50HZ)Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 VBemessungssteuerspeisespannung Us bei AC 60 Hz:240 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:4Anschlussart Hauptstromkreis:SchraubanschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:22 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:12 ABemessungsbetriebsleistung bei AC-3, 400 V:5,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:10 ABemessungsbetriebsleistung bei AC-4, 400 V:4,5 kWBemessungsbetriebsleistung NEMA:0 kWGeeignet für Reiheneinbau:neinBreite:45 mmHöhe:68 mmTiefe:75 mm
Eaton Schütz DILMP20(230V50HZ): weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 12 A, konventioneller thermischer Strom, 3-polig, 50 60 Hz offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith= 18 A, konventioneller thermischer Strom, 1-polig offen: Ith= 60 A, gekapselt: Ith= 54 A, 220 V 230 V: P= 3,5 kW, 380 V 400 V: P= 5,5 kW, 660 V 690 V: P= 6,5 kW EAN: 4015082769703
Geliefert wird: Eaton (Moeller) Schütz 4p. 20A/AC-1,AC DILMP20(230V50HZ), Verpackungseinheit: 1 Stk., EAN: 4015082769703
Ausführung
- Allgemein:
- Produktfarbe: Black, White
- Temperaturbereich in Betrieb: -25 - 60 °C
Lieferumfang
- Geliefert wird: Eaton (Moeller) Schütz 4p. 20A/AC-1,AC DILMP20(230V50HZ), Verpackungseinheit: 1 Stk., EAN: 4015082769703
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
