Eaton DILM32-11(RDC24)-PI Leistungsschütz 3 Schließer 15 kW 32 A Passend für Marke (Relais): Eaton Piece 1 St.

Ein elektrischer Schütz mit mehreren Anschlussklemmen, beschriftet mit 'Eaton' und Modellnummer 'DILM32-11-P1'. Hauptkomponente zur Stromsteuerung.

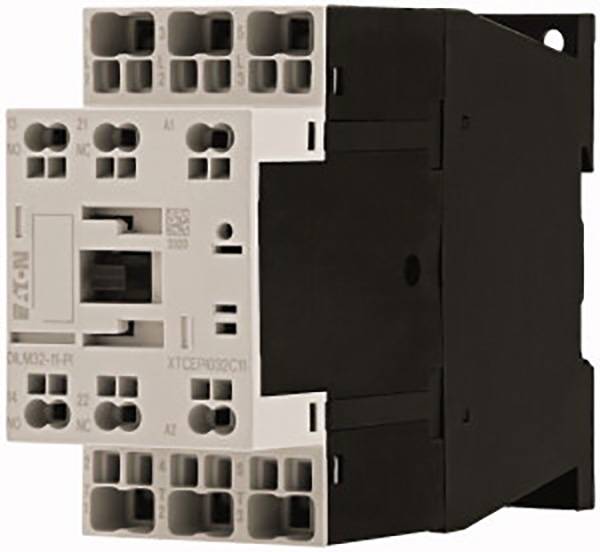

Ein elektrischer Schütz mit mehreren Anschlüssen, schwarzer Basis und weißem Gehäuse, zur Steuerung von Hochspannungsgeräten.

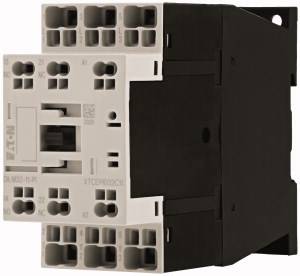

Ein elektrischer Schütz mit mehreren Steckanschlüssen, verwendet zur Steuerung von Hochstromkreisen, dargestellt in seitlicher Ansicht.

Ein schwarzes und weißes elektrisches Schütz mit mehreren Anschlussklemmen und der Aufschrift '230V 50Hz / 240V 60Hz' auf der Vorderseite.

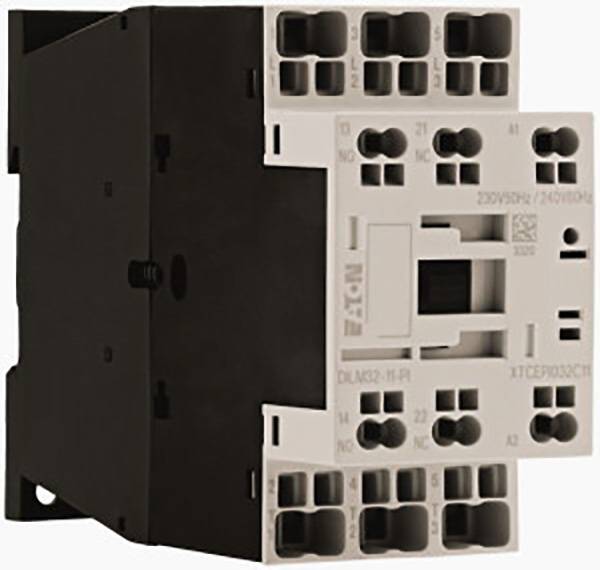

Eine grau-schwarze elektronische Komponente mit mehreren Anschlüssen und Markierungen, verwendet in elektrischen Schaltungen.

1/5

Produkt-Art

Leistungsschütz

Polzahl

3polig

Laststrom

32 A

Leistung

15 kW

Anschluss

Push-In-Klemme

Datenblatt (PDF)

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 216.42 / Stück)

CHF 216.42

zzgl. MwSt.

Kostenfreier Versand

nur CHF 27.86

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschütz DILM32-11(RDC24)-PI

Bemessungssteuerspeisespannung Us bei AC 50 Hz0 - 0 VBemessungssteuerspeisespannung Us bei AC 60 Hz0 - 0 VBemessungssteuerspeisespannung Us bei DC24 - 27 VSpannungsart zur BetätigungDCBemessungsbetriebsstrom Ie bei AC-1 - 400 V45 ABemessungsbetriebsstrom Ie bei AC-3 - 400 V32 ABemessungsbetriebsleistung bei AC-3 - 400 V15 kWBemessungsbetriebsstrom Ie bei AC-4 - 400 V15 ABemessungsbetriebsleistung bei AC-4 - 400 V7 kWBemessungsbetriebsleistung NEMA0 kWGeeignet für ReiheneinbauneinAnzahl der Hilfskontakte als Schließer1Anzahl der Hilfskontakte als Öffner1Anschlussart HauptstromkreisFederzuganschlussAnzahl der Öffner als Hauptkontakte0Anzahl der Schließer als Hauptkontakte3

Technische Daten

Leistungsschütz, 3-polig, 380 V 400 V 15 kW, 1 S, 1 Ö, RDC 24: 24 - 27 V DC, Gleichstrombetätigung, Push-in-Klemmen

Verpackungsart: Piece

Produkt-Art: Leistungsschütz

Typ: DILM32-11(RDC24)-PI

Polzahl: 3polig

Kontaktart: 3 Schließer

Hilfskontaktart: 1 Öffner

Steuerspannung (min.): 24 V/DC

Steuerspannung (max.): 24 V/AC

Steuerspannungs-Bereich: 24 - 24 V/AC

Schaltspannung (min.): 24 V/AC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 45 A

Laststrom: 32 A

: 15 kW

Passend für Marke: Eaton

Passend für Serie: Eaton Serie DILM(C)32

Montageart: Hutschiene

Anschluss: Push-In-Klemme

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 85 mm

Tiefe: 115 mm

Abm.: (B x H x T) 45 x 85 x 115 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2498755 Eaton DILM32-11(RDC24)-PI Leistungsschütz 3 Schließer 15 kW 32 A Passend für Marke (Relais): Eaton Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2498755 Eaton DILM32-11(RDC24)-PI Leistungsschütz 3 Schließer 15 kW 32 A Passend für Marke (Relais): Eaton Piece 1 St.

Beschreibung

Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Geeignet auch für Motoren der Effizienzklasse IE3, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 400 V: Ie= 32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 60 Hz offen bei 40 C: Ith Ie= 45 A, gekapselt: Ith= 36 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 100 A, gekapselt: Ith= 90 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 60 Hz AC-3 220 230 V: P= 10 kW, 380 400 V: P= 15 kW, 660 690 V: P= 17 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 60 Hz AC-4 220 230 V: P= kW, 380 400 V: P= kW, 660 690 V: P= 10 kW, kombinierbar mit Hilfsschalter: DILM32-XHI?-PI, DILA-XHIV?-PI, Kontaktbestückung = Schliesser: S, Kontaktbestückung = öffner: ö, Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart ACDC: Gleichstrombetätigung DILM32-11--RDC-PI
