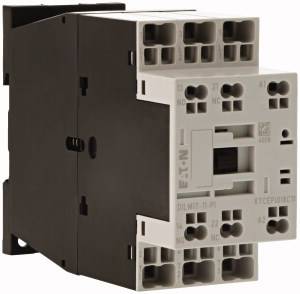

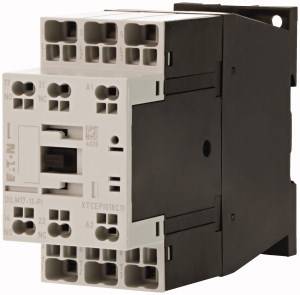

Eaton DILM17-11(RDC24)-PI Leistungsschütz 3 Schließer 7.5 kW 17 A mit Hilfskontakt Passend für Marke (Relais): Eaton 1 S
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leistungsschütz
Polzahl
3polig
Laststrom
17 A
Leistung
7.5 kW
Anschluss
Push-In-Klemme
Datenblatt (PDF)
5 Stück
Anzahl
Gesamt (CHF 131.31 / Stück)
CHF 131.31
zzgl. MwSt.
Nur noch 5 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Leistungsschütz DILM17-11(RDC24)-PI
- 0 V, 27 V, DC, 3, Federzuganschluss, 24..690 V, 45 A, 18 A, 7,5 kW, 10 A, 4,5 kW, 0 kW, 1, Geeignet für Reiheneinbau: nein, 45 mm, 85 mm, 115 mm
Technische Daten
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 0 VBemessungssteuerspeisespannung Us bei AC 60 Hz: 0 VBemessungssteuerspeisespannung Us bei DC: 27 VSpannungsart zur Betätigung: DCAnzahl der Schließer als Hauptkontakte: 3Anschlussart Hauptstromkreis: FederzuganschlussBetriebsspannung bei AC 50 Hz: 24..690 VBetriebsspannung bei AC 60 Hz: 24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V: 45 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 18 ABemessungsbetriebsleistung bei AC-3, 400 V: 7,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V: 10 ABemessungsbetriebsleistung bei AC-4, 400 V: 4,5 kWBemessungsbetriebsleistung NEMA: 0 kWAnzahl der Hilfskontakte als Schließer: 1Anzahl der Hilfskontakte als Öffner: 1Geeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 85 mmTiefe: 115 mmVerpackungseinheit: 1 StückMaße (cm): 88 × 49 × 121Bruttogewicht: 0,565 kg, Nettogewicht: 0,546 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)
- Produkt-Art
Leistungsschütz
- Typ
DILM17-11(RDC24)-PI
- Polzahl
3polig
- Kontaktart
3 Schließer
- Hilfskontaktart
1 Schließer
- Steuerspannung (min.)
24 V/DC
- Steuerspannung (max.)
24 V/AC
- Steuerspannungs-Bereich
24 - 24 V/AC
- Schaltspannung (min.)
24 V/AC
- Schaltspannung (max.)
690 V/AC
- Dauerstrom (max.)
45 A
- Laststrom
17 A
7.5 kW
- Passend für Marke
Eaton
- Passend für Serie
Eaton Serie DILM17
- Besonderheiten
mit Hilfskontakt
- Montageart
Hutschiene
- Anschluss
Push-In-Klemme
- Min. Temperatur
-25 °C
- Max. Temperatur
+60 °C
- Breite
50 mm
- Höhe
100 mm
- Tiefe
150 mm
- Abm.
(B x H x T) 50 x 100 x 150 mm
- Inhalt
1 St.
- RoHS-konform
Ja
- Gewicht
1000 g
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2498745 Eaton DILM17-11(RDC24)-PI Leistungsschütz 3 Schließer 7.5 kW 17 A mit Hilfskontakt Passend für Marke (Relais): Eaton 1 S
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2498745 Eaton DILM17-11(RDC24)-PI Leistungsschütz 3 Schließer 7.5 kW 17 A mit Hilfskontakt Passend für Marke (Relais): Eaton 1 S
Beschreibung
Eaton Leistungsschütz DILM17-11(RDC#199283
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz Typ:DILM17-11(RDC#199283Bemessungssteuerspeisespannung Us bei AC 50 Hz:0 VBemessungssteuerspeisespannung Us bei AC 60 Hz:0 VBemessungssteuerspeisespannung Us bei DC:27 VSpannungsart zur Betätigung:DCAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:FederzuganschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:45 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:18 ABemessungsbetriebsleistung bei AC-3, 400 V:7,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:10 ABemessungsbetriebsleistung bei AC-4, 400 V:4,5 kWBemessungsbetriebsleistung NEMA:0 kWAnzahl der Hilfskontakte als Schließer:1Anzahl der Hilfskontakte als Öffner:1Geeignet für Reiheneinbau:neinBreite:45 mmHöhe:85 mmTiefe:115 mm
Eaton Leistungsschütz DILM17-11(RDC#199283: weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 17 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig EAN: 4015081973675
Geliefert wird: Eaton (Moeller) Leistungsschütz DILM17-11(RDC#199283, Verpackungseinheit: 1 Stk., EAN: 4015081973675
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz Typ:DILM17-11(RDC#199283Bemessungssteuerspeisespannung Us bei AC 50 Hz:0 VBemessungssteuerspeisespannung Us bei AC 60 Hz:0 VBemessungssteuerspeisespannung Us bei DC:27 VSpannungsart zur Betätigung:DCAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:FederzuganschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:45 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:18 ABemessungsbetriebsleistung bei AC-3, 400 V:7,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:10 ABemessungsbetriebsleistung bei AC-4, 400 V:4,5 kWBemessungsbetriebsleistung NEMA:0 kWAnzahl der Hilfskontakte als Schließer:1Anzahl der Hilfskontakte als Öffner:1Geeignet für Reiheneinbau:neinBreite:45 mmHöhe:85 mmTiefe:115 mm
Eaton Leistungsschütz DILM17-11(RDC#199283: weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 17 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig EAN: 4015081973675
Geliefert wird: Eaton (Moeller) Leistungsschütz DILM17-11(RDC#199283, Verpackungseinheit: 1 Stk., EAN: 4015081973675
Ausführung
- Ausstattung: 0 V, 0 V, 27 V, DC, 24..690 V, 24..690 V
Lieferumfang
- Geliefert wird: Eaton (Moeller) Leistungsschütz DILM17-11(RDC#199283, Verpackungseinheit: 1 Stk., EAN: 4015081973675
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
