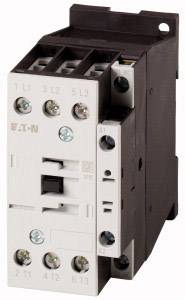

Eaton DILM17-01(230V50HZ,240V60HZ) Schütz 3 Schließer 7.5 kW 230 V/AC 18 A 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Schütz
Polzahl
3polig
Nennspannung
230 V/AC
Laststrom
18 A
Leistung
7.5 kW
Datenblatt (PDF)
12 Stück
Anzahl
Gesamt (CHF 79.51 / Stück)
CHF 79.51
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Leistungsschütz DILM
- Leistungsschütz
Technische Daten
- Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274): finger- und handrückensicher
- Schalthäufigkeit, mechanisch: 5000
- Überspannungskategorie/Verschmutzungsgrad: III/3
- Umgebungstemperatur: -40°C bis +80 °C
- Produkt-Art
Schütz
- Typ
DILM17-01(230V50HZ,240V60HZ)
- Polzahl
3polig
- Kontaktart
3 Schließer
- Hilfskontaktart
1 Öffner
- Nennspannung
230 V/AC
- Schaltspannung (max.)
400 V/AC
- Laststrom
18 A
7.5 kW
- Anschluss
Schraubklemme
- Mechanische Lebensdauer
10 x 106
IP00
- Min. Temperatur
-25 °C
- Max. Temperatur
+60 °C
- Inhalt
1 St.
45
85 mm
97 mm
FALSE
7.5 kW
3
0
0
1
18 A
40 A
230-230 V
240-240 V
0-0 V
Schraubanschluss
24-690 V
24-690 V
AC
10 A
4.5 kW
7.4
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 507254 Eaton DILM17-01(230V50HZ,240V60HZ) Schütz 3 Schließer 7.5 kW 230 V/AC 18 A 1 St.
Information
Information 507254 Eaton DILM17-01(230V50HZ,240V60HZ) Schütz 3 Schließer 7.5 kW 230 V/AC 18 A 1 St.
Beschreibung
Eaton Leistungsschütz DILM17-01(230V50HZ)
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz 1Ö 7,5kW/400V,ACTyp:DILM17-01(230V50HZ)Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 VBemessungssteuerspeisespannung Us bei AC 60 Hz:240 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchraubanschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:40 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:18 ABemessungsbetriebsleistung bei AC-3, 400 V:7,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:10 ABemessungsbetriebsleistung bei AC-4, 400 V:4,5 kWBemessungsbetriebsleistung NEMA:7,4 kWAnzahl der Hilfskontakte als Öffner:1Geeignet für Reiheneinbau:neinBreite:45 mmHöhe:85 mmTiefe:97 mm
Eaton Leistungsschütz DILM17-01(230V50HZ): weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig EAN: 4015082770365
Geliefert wird: Eaton (Moeller) Leistungsschütz 1Ö 7,5kW/400V,AC DILM17-01(230V50HZ), Verpackungseinheit: 1 Stk., EAN: 4015082770365
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:EatonBezeichnung:Leistungsschütz 1Ö 7,5kW/400V,ACTyp:DILM17-01(230V50HZ)Bemessungssteuerspeisespannung Us bei AC 50 Hz:230 VBemessungssteuerspeisespannung Us bei AC 60 Hz:240 VBemessungssteuerspeisespannung Us bei DC:0 VSpannungsart zur Betätigung:ACAnzahl der Schließer als Hauptkontakte:3Anschlussart Hauptstromkreis:SchraubanschlussBetriebsspannung bei AC 50 Hz:24..690 VBetriebsspannung bei AC 60 Hz:24..690 VBemessungsbetriebsstrom Ie bei AC-1, 400 V:40 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:18 ABemessungsbetriebsleistung bei AC-3, 400 V:7,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:10 ABemessungsbetriebsleistung bei AC-4, 400 V:4,5 kWBemessungsbetriebsleistung NEMA:7,4 kWAnzahl der Hilfskontakte als Öffner:1Geeignet für Reiheneinbau:neinBreite:45 mmHöhe:85 mmTiefe:97 mm
Eaton Leistungsschütz DILM17-01(230V50HZ): weitere Details
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig EAN: 4015082770365
Geliefert wird: Eaton (Moeller) Leistungsschütz 1Ö 7,5kW/400V,AC DILM17-01(230V50HZ), Verpackungseinheit: 1 Stk., EAN: 4015082770365
Ausführung
- Ausstattung: 230 V, 240 V, 0 V, AC, 24..690 V, 24..690 V
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
