Eaton 187228 Brandschutzschalter 2polig 25 A 0.03 A 230 V/AC 1 St.

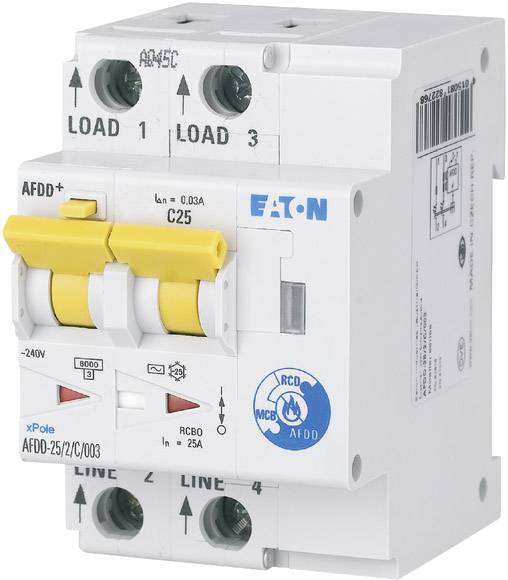

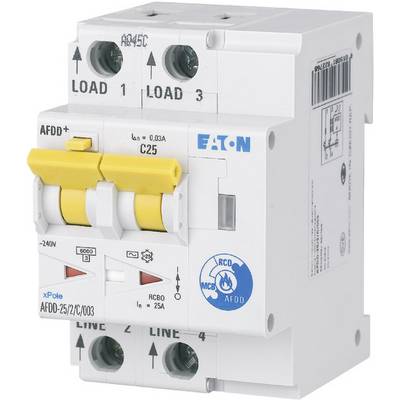

Ein weißer, rechteckiger Schutzschalter mit gelben Hebeln und mehreren Anschlussklemmen. Text und Symbole auf der Vorderseite zeigen technische Spezifikationen.

Abbildung ähnlich

Produkt-Art

Brandschutzschalter

Polzahl

Auslöse-Charakteristik

Nennstrom - gerundet

25 A

Bemessungs-Differenzstrom

0.03 A

Datenblatt (PDF)

Lieferung Fr., 21. Aug.

Anzahl

Stück

Gesamt (CHF 173.87 / Stück)

CHF 185.65

-6 %

CHF 173.87

zzgl. gesetzl. MwSt.

nur CHF 18.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Bemessungsabschaltvermögen nach EN 61009: 6 kA
Betriebsumgebungstemperatur: -25 °C bis +40 °C
Breite in Teilungseinheiten: 3
Einbaubreite: 54 (3TE) mm
Einbautiefe: 67 mm
Empfindlichkeit: Pulsstromempfindlich
Energiebegrenzungsklasse: 3
Fehlerstrom-Typ: A
Frequenz: 50 Hz
Gerätesockelmaß: 80 mm
Grenzwerte der Betriebsspannung: 170 - 264 V AC
Grundfunktion: Störlichtbogenerkennungsgerät
Kappen-Einbaumaß: 45 mm
Klemmen oben und unten: Maul/Liftklemmen
Klemmenschutz: Berührungsschutz nach VBG4, ÖVE-EN 6
Kontaktstellungsanzeige: rot / grün
Lebensdauer: ≧ 20000
Materialstärke Verschienung: 0.8 - 2 mm
Montage: Tristabiler Gleitverschluss ermöglicht den Ausbau aus einer bestehenden Kombination.
Schutzart: IP20 Schalter, IP40 in Gehäuse
Stoßstromfestigkeit: bedingt stoßstromfest 250 A
Typ: Typ A
Überspannungskategorie: 3
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]: 6 W
Verschmutzungsgrad: 2
Zulässige Lager- bzw. Transporttemperatur: -35 °C bis +60 °C
Zulässiger Umgebungstemperaturbereich: -25 °C bis +40 °C

Produkt-Art: Brandschutzschalter

Bemessungs-Differenzstrom: 0.03 A

Polzahl: 2

Auslöse-Charakteristik: C

Inhalt: 1 St.

Nennstrom: 25 A

Nennstrom - gerundet: 25 A

Nennspannung: 230 V/AC

Passend für (Details): Leitungsschutzschalter

: 50 Hz

: 67 mm

: 25 A

: 230 V

: C

: 2

: 0.03 A

: A

: 3

: 3

: 2

: 3

: IP20

: FALSE

: 0 kA

: 0 A

: 230 V

: AC

: Brandschutzschalter

: 10 kA

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1514884 Eaton 187228 Brandschutzschalter 2polig 25 A 0.03 A 230 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1514884 Eaton 187228 Brandschutzschalter 2polig 25 A 0.03 A 230 V/AC 1 St.

Beschreibung

Der Brandschutzschalter von Eaton ist die einzige bewährte Technologie zum Schutz vor Bränden, die durch serielle Fehlerlichtbögen ausgelöst werden. Ergänzend zu Leitungsschutzschalter oder FI/LS-Schaltern erfassen Brandschutzschalter parallele und serielle Fehlerlichtbögen, indem sie permanent das Hochfrequenzrauschen von Spannung und Strom auf deren Intensität, Dauer und die dazwischen liegenden Lücken messen. Integrierte Filter mit intelligenter Software werten diese Signale aus und veranlassen bei Auffälligkeiten innerhalb von Bruchteilen einer Sekunde das Abschalten des angeschlossenen Stromkreises. Der Einsatz der Brandschutzschalter wird besonders in Wohnhäusern, öffentlichen Gebäuden, Bibliotheken, Museen und feuergefährdeten Betriebsstätten empfohlen.
