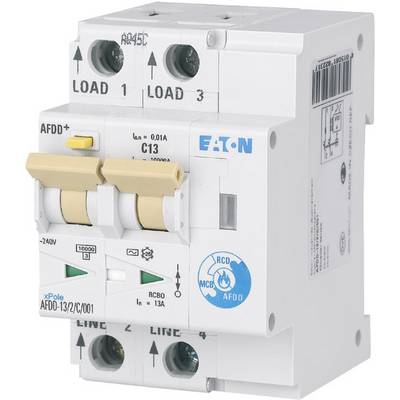

Eaton 187180 Brandschutzschalter 2polig 13 A 0.03 A 230 V/AC 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Brandschutzschalter
Polzahl
2
Auslöse-Charakteristik
B
Nennstrom - gerundet
13 A
Bemessungs-Differenzstrom
0.03 A
Datenblatt (PDF)
Anzahl
Gesamt (CHF 164.62 / Stück)
CHF 164.62
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Brandschutzschalter B13A 230V LS
- Brandschutzschalter - 2p - B - 13 A - 30 mA - Typ A
Technische Daten
- Bemessungsabschaltvermögen nach EN 61009: 10 kA
- Betriebsumgebungstemperatur: -25 °C bis +40 °C
- Breite in Teilungseinheiten: 3
- Einbaubreite: 54 (3TE) mm
- Einbautiefe: 67 mm
- Empfindlichkeit: Pulsstromempfindlich
- Energiebegrenzungsklasse: 3
- Fehlerstrom-Typ: A
- Frequenz: 50 Hz
- Gerätesockelmaß: 80 mm
- Grenzwerte der Betriebsspannung: 170 - 264 V AC
- Grundfunktion: Störlichtbogenerkennungsgerät
- Kappen-Einbaumaß: 45 mm
- Klemmen oben und unten: Maul/Liftklemmen
- Klemmenschutz: Berührungsschutz nach VBG4, ÖVE-EN 6
- Kontaktstellungsanzeige: rot / grün
- Lebensdauer: ≧ 20000
- Materialstärke Verschienung: 0.8 - 2 mm
- Montage: Tristabiler Gleitverschluss ermöglicht den Ausbau aus einer bestehenden Kombination.
- Schutzart: IP20 Schalter, IP40 in Gehäuse
- Stoßstromfestigkeit: bedingt stoßstromfest 250 A
- Typ: Typ A
- Überspannungskategorie: 3
- Verlustleistung des Betriebsmittels, stromabhängig [Pvid]: 6 W
- Verschmutzungsgrad: 2
- Zulässige Lager- bzw. Transporttemperatur: -35 °C bis +60 °C
- Zulässiger Umgebungstemperaturbereich: -25 °C bis +40 °C
- Produkt-Art
Brandschutzschalter
- Bemessungs-Differenzstrom
0.03 A
- Polzahl
2
- Auslöse-Charakteristik
B
- Abm.
(B x H x T) 55.0000 x 86.0000 x 75.0000 mm
- Inhalt
1 St.
- Nennstrom
13 A
- Nennstrom - gerundet
13 A
- Nennspannung
230 V/AC
- Breite
55.0000 mm
- Höhe
86.0000 mm
- Tiefe
75.0000 mm
- Passend für (Details)
Leitungsschutzschalter
- Gewicht
0
50 Hz
67 mm
13 A
230 V
B
2
0.03 A
A
3
3
2
3
IP20
FALSE
0 kA
0 A
230 V
AC
Brandschutzschalter
10 kA
Dokumente & Downloads
Datenblatt
Datenblatt 1514866 Eaton 187180 Brandschutzschalter 2polig 13 A 0.03 A 230 V/AC 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1514866 Eaton 187180 Brandschutzschalter 2polig 13 A 0.03 A 230 V/AC 1 St.
Beschreibung
Der Brandschutzschalter von Eaton ist die einzige bewährte Technologie zum Schutz vor Bränden, die durch serielle Fehlerlichtbögen ausgelöst werden. Ergänzend zu Leitungsschutzschalter oder FI/LS-Schaltern erfassen Brandschutzschalter parallele und serielle Fehlerlichtbögen, indem sie permanent das Hochfrequenzrauschen von Spannung und Strom auf deren Intensität, Dauer und die dazwischen liegenden Lücken messen. Integrierte Filter mit intelligenter Software werten diese Signale aus und veranlassen bei Auffälligkeiten innerhalb von Bruchteilen einer Sekunde das Abschalten des angeschlossenen Stromkreises. Der Einsatz der Brandschutzschalter wird besonders in Wohnhäusern, öffentlichen Gebäuden, Bibliotheken, Museen und feuergefährdeten Betriebsstätten empfohlen.
Ausführung
- Ausstattung: 230 V, nein, 3, 230 V, AC
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
