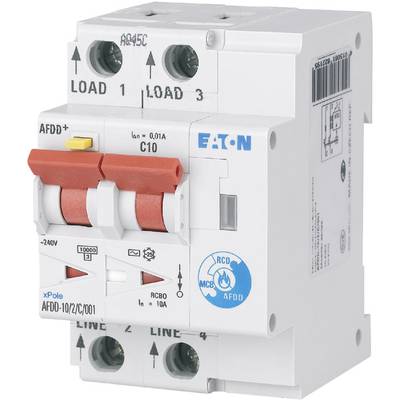

Eaton 187168 Brandschutzschalter 2polig 10 A 0.03 A 230 V/AC 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Brandschutzschalter
Polzahl
2
Auslöse-Charakteristik
B
Nennstrom - gerundet
10 A
Bemessungs-Differenzstrom
0.03 A
Datenblatt (PDF)
Anzahl
Gesamt (CHF 149.81 / Stück)
CHF 149.81
zzgl. gesetzl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Brandschutzschalter B10A 230V LS
- Brandschutzschalter - 2p - B - 10 A - 30 mA - Typ A
Technische Daten
- Bemessungsabschaltvermögen nach EN 61009: 10 kA
- Betriebsumgebungstemperatur: -25 °C bis +40 °C
- Breite in Teilungseinheiten: 3
- Einbaubreite: 54 (3TE) mm
- Einbautiefe: 67 mm
- Empfindlichkeit: Pulsstromempfindlich
- Energiebegrenzungsklasse: 3
- Fehlerstrom-Typ: A
- Frequenz: 50 Hz
- Gerätesockelmaß: 80 mm
- Grenzwerte der Betriebsspannung: 170 - 264 V AC
- Grundfunktion: Störlichtbogenerkennungsgerät
- Kappen-Einbaumaß: 45 mm
- Klemmen oben und unten: Maul/Liftklemmen
- Klemmenschutz: Berührungsschutz nach VBG4, ÖVE-EN 6
- Kontaktstellungsanzeige: rot / grün
- Lebensdauer: ≧ 20000
- Materialstärke Verschienung: 0.8 - 2 mm
- Montage: Tristabiler Gleitverschluss ermöglicht den Ausbau aus einer bestehenden Kombination.
- Schutzart: IP20 Schalter, IP40 in Gehäuse
- Stoßstromfestigkeit: bedingt stoßstromfest 250 A
- Typ: Typ A
- Überspannungskategorie: 3
- Verlustleistung des Betriebsmittels, stromabhängig [Pvid]: 5 W
- Verschmutzungsgrad: 2
- Zulässige Lager- bzw. Transporttemperatur: -35 °C bis +60 °C
- Zulässiger Umgebungstemperaturbereich: -25 °C bis +40 °C
- Produkt-Art
Brandschutzschalter
- Bemessungs-Differenzstrom
0.03 A
- Polzahl
2
- Auslöse-Charakteristik
B
- Inhalt
1 St.
- Nennstrom
10 A
- Nennstrom - gerundet
10 A
- Nennspannung
230 V/AC
- Passend für (Details)
Leitungsschutzschalter
- Gewicht
0
50 Hz
67 mm
10 A
230 V
B
2
0.03 A
A
3
3
2
3
IP20
FALSE
0 kA
0 A
230 V
AC
Brandschutzschalter
10 kA
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1514858 Eaton 187168 Brandschutzschalter 2polig 10 A 0.03 A 230 V/AC 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1514858 Eaton 187168 Brandschutzschalter 2polig 10 A 0.03 A 230 V/AC 1 St.
Beschreibung
Der Brandschutzschalter von Eaton ist die einzige bewährte Technologie zum Schutz vor Bränden, die durch serielle Fehlerlichtbögen ausgelöst werden. Ergänzend zu Leitungsschutzschalter oder FI/LS-Schaltern erfassen Brandschutzschalter parallele und serielle Fehlerlichtbögen, indem sie permanent das Hochfrequenzrauschen von Spannung und Strom auf deren Intensität, Dauer und die dazwischen liegenden Lücken messen. Integrierte Filter mit intelligenter Software werten diese Signale aus und veranlassen bei Auffälligkeiten innerhalb von Bruchteilen einer Sekunde das Abschalten des angeschlossenen Stromkreises. Der Einsatz der Brandschutzschalter wird besonders in Wohnhäusern, öffentlichen Gebäuden, Bibliotheken, Museen und feuergefährdeten Betriebsstätten empfohlen.
Ausführung
- Allgemein:
- Nennstrom: 10 A
- Anzahl der Pole: 2P
- Produktfarbe: Grau
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
