Eaton 120934 P-SOL20 Lasttrennschalter 20 A 1 St.

Ein elektrischer Schutzschalter von Eaton, Modell P-SOL20, mit schwarzem Drehknopf und mehreren Anschlussklemmen oben.

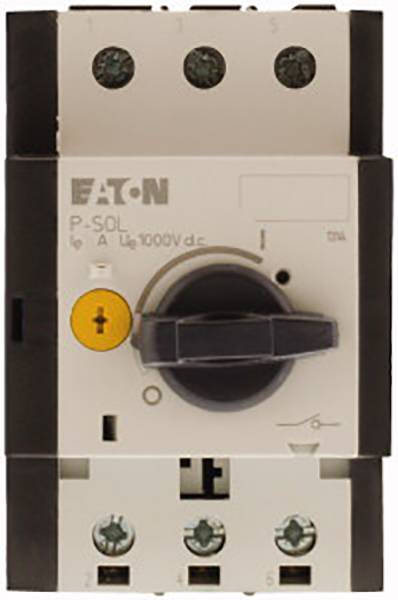

Ein Drehschalter auf einem elektrischen Gerät, beschriftet mit 'P-SOL', 'Ie 1A', und 'Ue 1000V dc'. Markenlogo oben links.

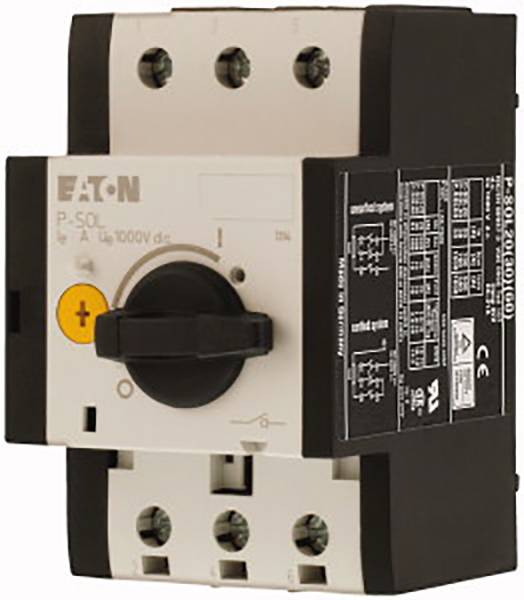

Schalter von Eaton, Modell P-SOL, mit Drehknopf und technischen Spezifikationen auf der Seite. geeignet für Anwendungen bis 1000V DC.

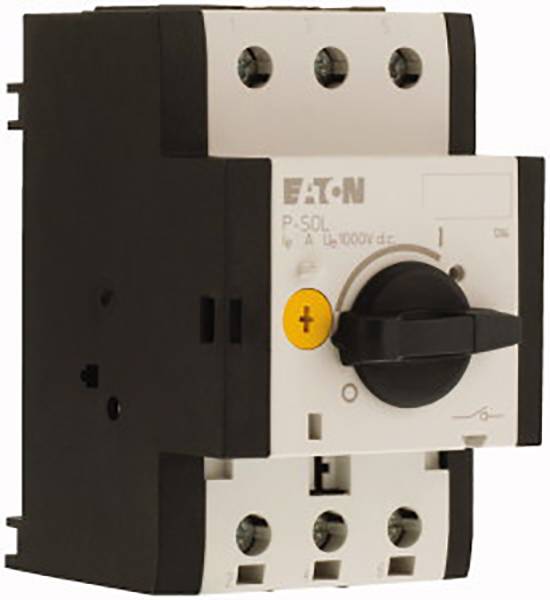

'Ein dreipoliger Lasttrennschalter von Eaton mit schwarzem Drehgriff und gelbem Etikett für elektrische Schaltungen bis 1000V.'

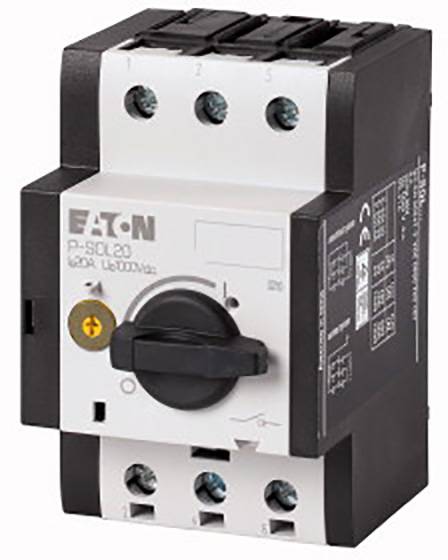

'Ein dreipoliger Lasttrennschalter zum Schutz und Schalten elektrischer Installationen. Der Schalter besitzt einen Drehknopf.'

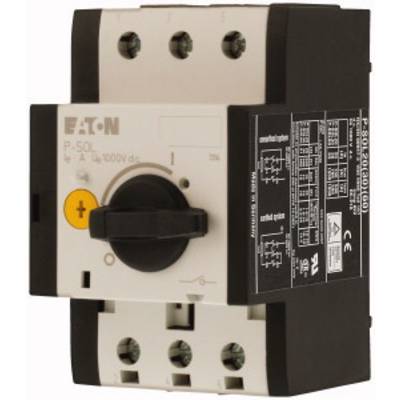

Ein elektrischer Hauptschalter mit Umschaltgriff, montiert und bereit zur Installation. Technische Diagramme und Spezifikationen sind sichtbar.

1/6

Produkt-Art

Lasttrennschalter

Schaltstrom (max.)

20 A

Anschluss

Schraubklemme

Min. Temperatur

-25 °C

Max. Temperatur

+60 °C

Datenblatt (PDF)

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 127.61 / Stück)

CHF 127.61

zzgl. MwSt.

nur CHF 13.93

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Lasttrennschalter, DC, 20 A

Switch-disconnector - DC current - 20A

Technische Daten

Bemessungsbetriebsspannung: Ue 1000 V
Schutzklasse 2
Leiteranzahl 2-polig
Bemessungsbetriebsstrom bei DC-21A Ie: 20 A
Bemessungsbetriebsstrom bei DC-PV1 Ie: 20 A
Bemessungsbetriebsstrom bei DC-PV2 Ie: 10 A
Bemessungsbetriebsspannung: 1000 V
Anschlussquerschnitte
feindrähtig mit Aderendhülse mm² 1 x (1 - 6) 2 x (1 - 6)
ein- oder mehrdrähtig AWG 18 - 14

Produkt-Art: Lasttrennschalter

Anschluss: Schraubklemme

Schaltstrom (max.): 20 A

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP20

Länge: 76 mm

Breite: 58 mm

Höhe: 93 mm

Inhalt: 1 St.

Typ: P-SOL20

Abm.: (L x B x H) 76 x 58 x 93 mm

RoHS-konform: Ja

: 58

: 76 mm

: 93 mm

: 0 kW

: 0

: 0

: 20 A

: 2

: 690-690 V

: 0 kA

: IP20

: 0

: 1

: FALSE

: FALSE

: Klemmbügel

: FALSE

: Drehknopf

: FALSE

: FALSE

: FALSE

: 0 kW

: 0.36 kA

: schwarz

: TRUE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: Einbaugerät Festeinbautechnik

: 0 A

: 20 kW

: FALSE

: 0

: sonstige

: FALSE

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2498644 Eaton 120934 P-SOL20 Lasttrennschalter 20 A 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2498644 Eaton 120934 P-SOL20 Lasttrennschalter 20 A 1 St.

Beschreibung

Eaton DC-Lasttrennschalter P-SOL20

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:EatonBezeichnung:DC-Lasttrennschalter 20ATyp:P-SOL20Ausführung als Hauptschalter:neinAusführung als Wartungs-/Reparaturschalter:neinAusführung als Sicherheitsschalter:neinAusführung als NOT-AUS-Einrichtung:neinAusführung als Wendeschalter:neinAnzahl der Schalter:1Max. Bemessungsbetriebsspannung Ue bei AC:1000 VBemessungsbetriebsspannung:690 VBemessungsdauerstrom Iu:20 ABemessungsdauerstrom bei AC-23, 400 V:0 ABemessungsdauerstrom bei AC-21, 400 V:0 ABemessungsbetriebsleistung bei AC-3, 400 V:0 kWBemessungskurzzeitstromfestigkeit Icw:0,35999999 kABemessungsbetriebsleistung bei AC-23, 400 V:0 kWSchaltleistung bei 400 V:20 kWBedingter Bemessungskurzschlussstrom Iq:0 kAPolzahl:2Motorantrieb optional:neinMotorantrieb integriert:neinSpannungsauslöser optional:jaGerätebauart:Einbaugerät FesteinbautechnikGeeignet für Bodenbefestigung:jaGeeignet für Frontbefestigung 4-Loch:neinGeeignet für Frontbefestigung Zentral:neinGeeignet für Verteilereinbau:jaGeeignet für Zwischenbau:neinFarbe des Betätigungselements:schwarzAusführung des Betätigungselements:DrehknopfVerriegelbar:neinAnschlussart Hauptstromkreis:KlemmbügelMit vormontierter Verkabelung:neinSchutzart (IP), frontseitig:IP20Schutzart (NEMA):sonstigeBreite:58 mmHöhe:76 mmTiefe:93 mm
Eaton DC-Lasttrennschalter P-SOL20: weitere Details
Lasttrennschalter, Normen und Bestimmungen: IEC/EN 60947-3, TÜV Zertifikat, UL 508, CSA-C22.2 No. 14-10 EAN: 4015081187645

Geliefert wird: Eaton (Moeller) DC-Lasttrennschalter 20A P-SOL20, Verpackungseinheit: 1 Stk., EAN: 4015081187645
