Name: Dold Motorschutzrelais 230 V/AC 1 Wechsler 1 St. MK9052.11 AC50/60Hz 230V Temperaturüberwachung
Brand: Dold
SKU: 2359273
Availability: BackOrder

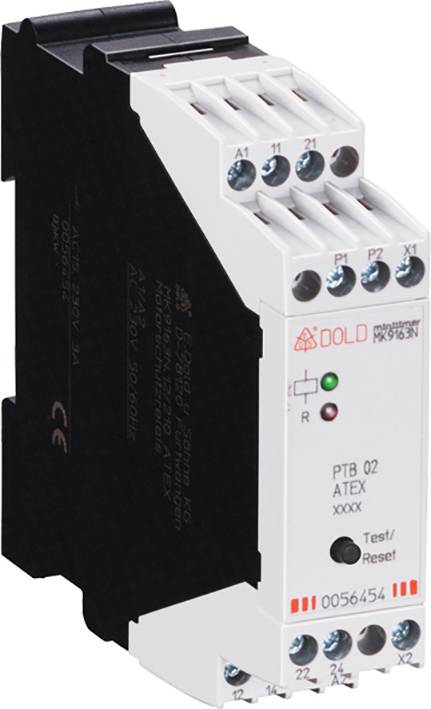

Industriegerät in Schwarz-Weiß mit mehreren Anschlussklemmen oben und unten, seitlich montiert; Beschriftungen mit A1, P1, P2, A2.

Abbildung ähnlich

Produkt-Art

Motorschutzrelais

Funktionen

Temperaturüberwachung

Kontaktart

1 Wechsler

Schaltspannung (max.)

230 V/AC

Schaltstrom (max.)

1 A

Datenblatt (PDF)

Gesamt (CHF 155.95 / Stück)

CHF 155.95

inkl. MwSt.

nur CHF 20.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Gewicht: 145 g
Schnellbefestigung: Hutschiene
Gehäuse: Thermoplast mit V0-Verhalten nach UL Subjekt 94

Produkt-Art: Motorschutzrelais

Typ: MK9052.11 AC50/60Hz 230V

Funktionen: Temperaturüberwachung

Betriebsspannung: 230 V/AC

Besonderheiten: mit LED

Kontaktart: 1 Wechsler

Schaltspannung (max.): 230 V/AC

Schaltstrom (max.): 1 A

Elektrische Lebensdauer: Nach AC 15 bei 3 A, AC 230 V: 8 x 10⁵ Schaltspiele IEC/EN 60947-5-1

Mechanische Lebensdauer: Mechanische Lebensdauer: > 20 x 10⁶ Schaltspiele

Anschluss: Schraubklemme

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

: IP20
IP40

Breite: 22.5 mm

Höhe: 82 mm

Tiefe: 99 mm

Abm.: (B x H x T) 22.5 x 82 x 99 mm

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2359273 Dold Motorschutzrelais 230 V/AC 1 Wechsler 1 St. MK9052.11 AC50/60Hz 230V Temperaturüberwachung

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2359273 Dold Motorschutzrelais 230 V/AC 1 Wechsler 1 St. MK9052.11 AC50/60Hz 230V Temperaturüberwachung

Beschreibung

Das Motorschutzrelais MK 9052 wird zur Vermeidung von thermischen Motorüberlastungen eingesetzt. Als Temperaturfühler werden spezielle, für den Motorschutz angebotene Kaltleiter (PTC-Widerstände) verwendet. Bis zu 6 Fühler können in Reihe geschaltet werden, die beim Erreichen eines festen Widerstandswertes das Ausgangsrelais vom MK 9052 abfallen lassen. Eine Leuchtdiode zeigt den Schaltzustand an. Das Motorschutzrelais arbeitet nach dem Ruhestromprinzip und überwacht sich gegen Drahtbruch selbst. Zu beachten ist, dass beim Einschalten des Netzes die Phasenspannung kurzzeitig an Klemme 12 und 22 anliegt, bis das Ausgangsrelais angesprochen hat.

· Nach IEC/EN 60947-8
· 1 Eingang für Thermistoren oder Bimetallkontakte
· Drahtbrucherkennung im Fühlerkreis
· Ruhestromprinzip (Ausgangsrelais im Fehlerfall nicht aktiviert)
· 1 Wechsler
· 22,5 mm Baubreite
