Name: Dold MK9151N.12 2-450kOHM DC24V 0,2-20s 0056311 Niveaurelais Anzahl Relais-Ausgänge: 2
Brand: Dold
SKU: 2359235
Availability: BackOrder

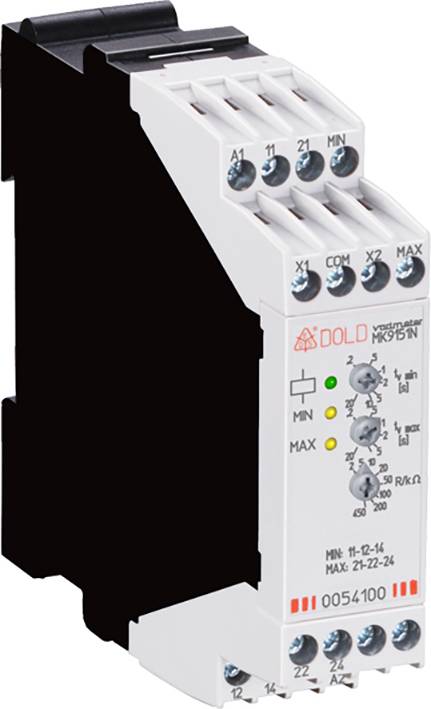

Ein digitales Zeitrelais in einem weißen Gehäuse mit mehreren Anschlussmöglichkeiten und LED-Anzeigen für Status und Einstellungen.

Abbildung ähnlich

Produkt-Art

Niveaurelais

Anzahl Relais-Ausgänge

Betriebsspannung

24 V/DC

Typ

MK9151N.12 2-450kOHM DC24V 0,2-20s

Mess-Eingänge

3 Elektrodenanschlüsse

Datenblatt (PDF)

Gesamt (CHF 171.95 / Stück)

CHF 181.95

-5 %

CHF 171.95

inkl. MwSt.

nur CHF 20.00

Nur für Firmenkunden erhältlich

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Einstellbereich des
Flüssigkeitswiderstandes: 2 ... 450 kΩ (Ansprechwert)
Einstellung: An logarithmisch geteilter Absolutskala
Schaltpunkt-Hysterese: Ca. 4 % (bei 450 kΩ) ... 15 % (bei 2 kΩ) des Einstellwertes
Kontaktbestückung: 2 x 1 Wechsler
Thermischer Strom Ith: 4 A
Schaltvermögen
Nach AC 15 Schließer: 3 A / AC 230 V IEC/EN 60947-5-1
Öffner: 1 A / AC 230 V IEC/EN 60947-5-1
Nach DC 13: 1 A / DC 24 V IEC/EN 60947-5-1
Elektrische Lebensdauer
Nach AC 15 bei 1 A, AC 230 V: 1,5 x 105 SchaltspieleIEC/EN 60947-5-1
Kurzschlussfestigkeit max. Schmelzsicherung: 4 A gG / gL IEC/EN 60947-5-1
Mechanische Lebensdauer: ≥ 30 x 106 Schaltspiele
Temperaturbereich: Betrieb: - 20 ... + 60°C
Leiteranschluss: Schraubklemmen
Gewicht: ca 180 g

Typ: MK9151N.12 2-450kOHM DC24V 0,2-20s

Produkt-Art: Niveaurelais

Anzahl Relais-Ausgänge: 2

Mess-Eingänge: 3 Elektrodenanschlüsse

Ausgänge: 2 x 1 Wechsler

Betriebsspannung: 24 V/DC

Abm.: (L x B x H) 98 x 22.5 x 90 mm

Gewicht: 210 g

Gewicht Hinweis: ca.

Breite: 22.5 mm

Höhe: 90 mm

Länge: 98 mm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2359235 Dold MK9151N.12 2-450kOHM DC24V 0,2-20s 0056311 Niveaurelais Anzahl Relais-Ausgänge: 2

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2359235 Dold MK9151N.12 2-450kOHM DC24V 0,2-20s 0056311 Niveaurelais Anzahl Relais-Ausgänge: 2

Beschreibung

Das multifunktionale Sicherheitszeitrelais UG 6960 dient dem Schutz von Personen und Maschinen durch sicherheitsgerichtetes Freigeben und Unterbrechen eines Sicherheitsstromkreises. Dies erfolgt mit der am Gerät eingestellten Verzögerungsfunktion. Einfach mit dem Drehschalter eine aus 5 wählbaren Verzögerungsfunktionen einstellen und fertig. Die eingestellten Verzögerungszeiten sind über den gesamten Zeitbereich sicher. Das Sicherheitszeitrelais UG 6960 ist mit verschiedenen Sicherheitsfunktionen lieferbar. Es besitzt sichere verzögerte Kontakte und Sofortkontakte.

· Nach IEC/EN 60 255, DIN VDE 0435-303
· 3 Elektrodenanschlüsse für 2-Punkt- und 1-Punkt-Niveauregelung
· Hohe Störfestigkeit des vom Netz galvanisch getrennten Meßkreises
· Max. Leitungslänge zu den Elektroden: 3 000 m
· Großer Einstellbereich: 2 ... 450 kΩ dadurch Unterscheidung zwischen Flüssigkeit und Schaum möglich
· Ansprech- und Rückfallverzögerung: 0,2 ... 20 s, getrennt einstellbar für MIN- und MAX-Pegel
· Programmierbar für:
2 getrennt angesteuerte Ausgangsrelais für MIN- und MAX-Pegel
gemeinsam angesteuerte Ausgangsrelais in 2-Punkt-Hysterese- Niveauregelung
Arbeitsstromprinzip (Ausgangsrelais im Fehlerfall aktiviert)
Ruhestromprinzip (Ausgangsrelais im Fehlerfall nicht aktiviert)
· Meßkreis für die Elektroden arbeitet mit intern im Gerät erzeugter Wechselspannung (ca. 30 Hz); daher keine Elektrolyseerscheinungen in der Flüssigkeit
· Für Hilfsspannungen von AC 24 ... 230 V oder DC 24 V
· LEDs für Betriebsbereitschaft und Kontaktstellung
· 2 Ausgangsrelais mit je 1 Wechsler
