Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 Wirkleistungsmessumformer 1 St.

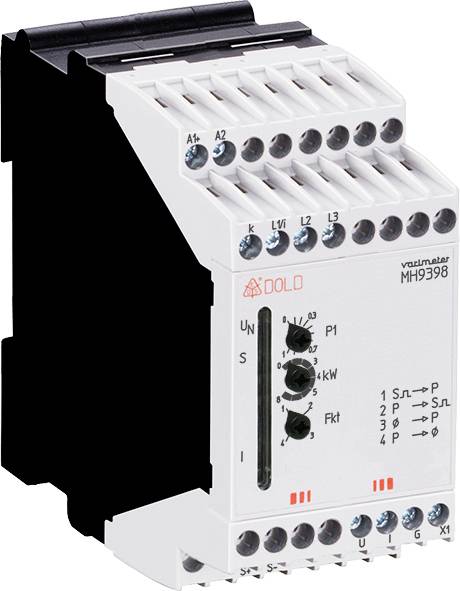

Das Bild zeigt ein elektrisches Steuergerät mit mehreren Anschlussklemmen und Umschaltern, verwendet für industrielle Anwendungen.

Abbildung ähnlich

Produkt-Art

Wirkleistungsmessumformer

Typ

MH9398.11 AC12-230V UH=AC230V AC10A

Abm.

(L x B x H) 97 x 45 x 90 mm

Anschluss

Schraubklemme

Ausgangssignal (Spannung)

0 … 10 V und 2 … 10 V

Datenblatt (PDF)

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 434.74 / Stück)

CHF 434.74

zzgl. MwSt.

Kostenfreier Versand

nur CHF 37.14

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Wirkleistungsmessumformer

Vielseitig einsetzbar durch Relais- und Analogausgänge
Zuverlässige Überlasterkennung durch Wirkleistungsmessung
Für längere Lebensdauer Ihrer elektrischen Antriebe
Präventive Wartung
Schnellere Fehlerlokalisierung

Technische Daten

Nennstrom IN: AC 10 A
Messbereich: AC 100 mA ... 10 A
Überlastbarkeit
Dauernd: 16 A
Kurzzeitig < 10 s: Max. 25 A
Überlast im Strombereich wird durch schnelles Blinken der LEDs angezeigt.
Nennfrequenz: 50 / 60 Hz
Frequenzbereich: 45 ... 400 Hz
Ansprechwert: 0 ... 2,4 kW einstellbar an Absolutwertskala
Einstellung
Bereich: 8 Bereiche 0 ... 2,4 kW
Rel: Feineinstellung 0 ... 0,3 kW
Messgenauigkeit
(in % des Einstellwertes): ± 4 %
Hysterese
(in % des Einstellwertes): < 4 %
Reaktionszeit: < 350 ms
Anlaufüberbrückung: 500 ms fest
Kontaktbestückung: 1 Wechsler
Thermischer Strom Ith: 4 A Schaltvermögen Nach AC 15: Schließer: 3 A / AC 230 V IEC/EN 60947-5-1
Öffner: 1 A / AC 230 V IEC/EN 60947-5-1
Nach DC 13: 1 A / DC 24 V IEC/EN 60947-5-1
Elektrische Lebensdauer Bei 3 A, AC 230 V cos ϕ = 1: 2 x 105 Schaltspiele IEC/EN 60947-5-1
Kurzschlussfestigkeit Max. Schmelzsicherung: 4 A gG / gL IEC/EN 60947-5-1
Mechanische Lebensdauer: 30 x 106 Schaltspiele

Typ: MH9398.11 AC12-230V UH=AC230V AC10A

Produkt-Art: Wirkleistungsmessumformer

Abm.: (L x B x H) 97 x 45 x 90 mm

Anschluss: Schraubklemme

Ausgangssignal (Spannung): 0 … 10 V und 2 … 10 V

Ausgangssignal (Strom): 0 … 20 mA und 4 … 20 mA

Betriebsspannungsbereich: 230 V/AC (max)

Betriebsspannung max.: 230 V/AC

Eingangssignal (Strom): AC 100 mA ... 10 A

Inhalt: 1 St.

Konfiguration: DIP-Schalter

Breite: 45 mm

Höhe: 90 mm

Länge: 97 mm

Max. Umgebungstemperatur: +60 °C

Min. Umgebungstemperatur: -20 °C

Versorgungsspannung (num.): 230 V/AC

Versorgungsspannung U(B): AC12-230V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2361002 Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 Wirkleistungsmessumformer 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2361002 Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 Wirkleistungsmessumformer 1 St.

Beschreibung

Der Wirkleistungsmessumformer MH 9398 der VARIMETER-Familie überwacht zuverlässig die Wirkleistungsaufnahme von einphasigen elektrischen Verbrauchern. Die Einstellung des Ansprechwertes erfolgt einfach über 2 Drehschalter. Bei Überschreitung des eingestellten Grenzwertes spricht das Ausgangsrelais an. Zusätzlich stehen 2 galvanisch getrennte Analogausgänge zur Verfügung. Über diese kann der momentane Wirkleistungswert abgefragt werden. LEDs signalisieren die anliegende Hilfsspannung und den Schaltzustand des Ausgangsrelais.

Der Wirkleistungsmessumformer eignet sich zur Überwachung einphasiger elektrischer Industrieantriebe mit variabler Motorlast und anderer einphasiger Verbraucher.

· Nach IEC/EN 60255-1
· Messverfahren: Wirkleistungsmessung / Wattmessgerät
· Erkennung von Überlast
· Galvanisch getrennte Analogsignale von wahlweise - 0 … 20 mA und 0 … 10 V oder - 4 … 20 mA und 2 … 10 V
· Ansprechwert einstellbar
· Hysterese fest eingestellt
· 1-phasig
· LED-Anzeige für Hilfsspannung und Kontaktstellung
· Ruhestromprinzip
· 45 mm Baubreite
