Doepke DHi 11/DFS2/4 Hilfsschalter 1 Öffner, 1 Wechsler 230 V Piece 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Hilfsschalter
Nennspannung
230 V
Verpackungsart
Piece
Typ
DHi 11/DFS2/4
Kontaktart
1 Öffner
1 Wechsler
Datenblatt (PDF)
19 Stück
Anzahl
Gesamt (CHF 17.53 / Stück)
CHF 18.52
-5 %
CHF 17.53
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Kurzbeschreibung
Die Hilfsschalter DHi 2 und DHi 11 dienen der Statusmeldung von Doepke-Fehlerstromschutzschaltern der Baureihen DFS und DHS. Sie sind wahlweise als Hilfsschalter oder Fehlersignalschalter einsetzbar und für Schalter mit schwarzem (DHi 2) oder blauem Knebel (DHi 11) geeignet. Die Geräte lassen sich nachträglich montieren und sind für die Betriebszustandsabfrage von Stromversorgungen in Wohn- und Zweckgebäuden sowie Industrieanlagen konzipiert.

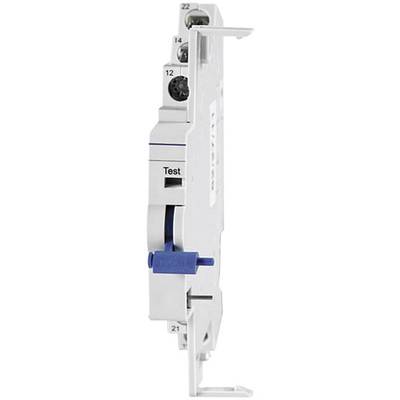

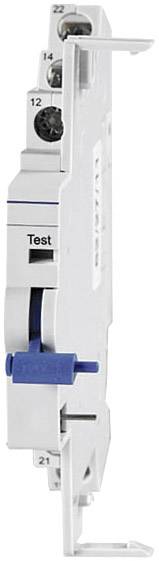

DOEPKE Hilfsschalter DHi 11/DFS2/4
Highlights & Details
- Links vom Basisgerät durch Klammerung
- Schnellbefestigung auf Tragschiene
- Einbaulage beliebig
Technische Daten
- Gerätemontage: FI-SchutzschalterFunktion: Hilfsschalter/FehlersignalschalterBreite in Teilungseinheiten: 0,5Anzahl der Kontakte als Öffner: 1Anzahl der Kontakte als Wechsler: 1Anzahl der Fehlersignalschalter: 1Bemessungsschaltstrom: 6 ABemessungsspannung: 230 VSpannungsart: AC/DCMit Autotest für Fehlerstromfunktion: neinGeeignet für max. Polzahl der Hauptkontakteinheit (gesamt): 4Geeignet für max. Stromstärke der Hauptkontakteinheit: 125 AVerpackungseinheit: 1 StückMaße (cm): 90 × 80 × 25Bruttogewicht: 0,049 kg, Nettogewicht: 0,049 kgECLASS 7: Zusatzeinrichtung für Reiheneinbaugeräte (27143502)
- Verpackungsart
Piece
- Produkt-Art
Hilfsschalter
- Typ
DHi 11/DFS2/4
- Kontaktart
1 Öffner
1 Wechsler
- Hilfskontaktart
1 Öffner
1 Wechsler
- Nennspannung
230 V
- Schaltspannung (max.)
230 V DC/AC
- Dauerstrom (max.)
6 A
- Montageart
Hutschiene
IP20/IP40 (in gestecktem Zustand)
- Breite
9 mm
- Höhe
85 mm
- Tiefe
75 mm
- Abm.
(B x H x T) 9 x 85 x 75 mm
- Inhalt
1 St.
- Herstellerfarbe
Mehrfarbig
- Gewicht
0
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2136325 Doepke DHi 11/DFS2/4 Hilfsschalter 1 Öffner, 1 Wechsler 230 V Piece 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2136325 Doepke DHi 11/DFS2/4 Hilfsschalter 1 Öffner, 1 Wechsler 230 V Piece 1 St.
Beschreibung
Hilfsschalter melden den Status der Hauptgeräte an denen sie montiert sind. DHi 2 und DHi 11 sind wahlweise Hilfsschalter und Fehlersignalschalter für Doepke-Fehlerstromschutzschalter der Baureihen DFS und DHS. DHi 2 sind für Schalter mit schwarzem Knebel, DHi 11 für Schalter mit blauem Knebel geeignet. In der Betriebsart "Hilfsschalter" signalisieren sie das Ein- und Ausschalten des RCCB, in der Betriebsart "Fehlersignalschalter" nur das Auslösen. Eigenschaften: - Hilfsschalter- oder Fehlersignalschalterfunktion; - nachrüstbar an DFS und DHS mit schwarzem Knebel (DHi 2) oder mit blauem Knebel (DHi 11) - geringe Baugröße Montageart: - links vom Basisgerät durch Klammerung - Schnellbefestigung auf Tragschiene - Einbaulage beliebig Einsatzgebiete: Diese Geräte sind geeignet zur Betriebszustandsabfrage von Stromversorgungen in Wohn- und Zweckgebäuden sowie Industrieanlagen. Hinweise: Der Hilfsschalter beeinflusst nicht die Funktion des Basisgeräts.
Ausführung
- Ausstattung: 230 V, AC/DC
Lieferumfang
- Geliefert wird: Doepke Hilfsschalter DHi 11/DFS2/4, Verpackungseinheit: 1 Stk., EAN: 4014712198388
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
