Name: Doepke 09948204 FI-Schutzschalter/Leitungsschutzschalter allstromsensitiver FI 0.03 A
Brand: Doepke
SKU: 3019890
Availability: BackOrder

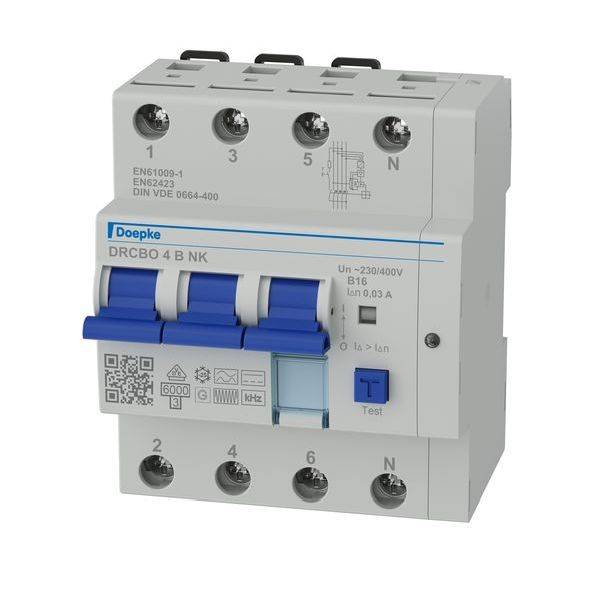

'Doepke DRCBO 4 B NK' Schutzschalter mit blauer Testtaste, spezifiziert für 230/400V, 16A und 30mA. Er hat vier Anschlussklemmen.

Produkt-Art

FI-Schutzschalter/Leitungsschutzschalter

Polzahl

Auslöse-Charakteristik

Bemessungs-Differenzstrom

0.03 A

Ausschaltvermögen

6 kA

Lieferung Do., 10. Dez.

Anzahl

Stück

Gesamt (CHF 974.95 / Stück)

CHF 974.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

DOEP FI/LS-Kombination DRCBO 4 B16/0,03/3N-B NK

4, 3, 400 V, 440 V, 4 kV, 16 A, 0,03 A, B, 9,1 W, 6 kA, kurzzeitverzögert, 3 kA, AC, 50 Hz, Mitschaltender Neutralleiter: ja, Mit Verriegelungsvorrichtung: nein, 2, -25..40 °C, 4,5, 67 mm, Unterputzmontage: nein, Fehlauslöseschutz: nein, Schutzart (IP): IP20, 1..35 mm², 1..25 mm²

Technische Daten

Polzahl (gesamt): 4Anzahl der abgesicherten Pole: 3Bemessungsspannung: 400 VBemessungsisolationsspannung Ui: 440 VBemessungsstoßspannungsfestigkeit Uimp: 4 kVBemessungsstrom: 16 ABemessungsfehlerstrom: 0,03 AFehlerstrom-Typ: BEnergiebegrenzungsklasse: 3Verlustleistung: 9,1 WBemessungsabschaltvermögen nach EN 61009: 6 kABemessungsschaltvermögen Icn nach EN 61009-1: 6 kAAbschaltcharakteristik: kurzzeitverzögertStoßstromfestigkeit: 3 kASpannungsart: ACFrequenz: 50 HzAuslösecharakteristik: BMitschaltender Neutralleiter: jaMit Verriegelungsvorrichtung: neinÜberspannungskategorie: 3Verschmutzungsgrad: 2Umgebungstemperatur während des Betriebs: -25..40 °CBreite in Teilungseinheiten: 4,5Einbautiefe: 67 mmUnterputzmontage: neinFehlauslöseschutz: neinSchutzart (IP): IP20Anschließbarer Leiterquerschnitt eindrähtig: 1..35 mm²Anschließbarer Leiterquerschnitt mehrdrähtig: 1..25 mm²Verpackungseinheit: 1 StückMaße (cm): 95 × 75 × 80Bruttogewicht: 0,541 kg, Nettogewicht: 0,541 kgECLASS 7: Kombination FI-Schalter/Leitungsschutzschalter (27142207)

Produkt-Art: FI-Schutzschalter/Leitungsschutzschalter

Polzahl: 4

Auslöse-Charakteristik: B

Bemessungs-Differenzstrom: 0.03 A

Inhalt: 1 St.

Ausführung: allstromsensitiver FI

Ausschaltvermögen: 6 kA

Tiefe: 67 mm

UKCA: Ja

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3019890 Doepke 09948204 FI-Schutzschalter/Leitungsschutzschalter allstromsensitiver FI 0.03 A

Beschreibung

RCBO vereinen Fehlerstrom- und Leitungsschutzschalter in einem Gerät (FI-/LS-Kombination). Sie schützen Menschen vor Fehlerströmen und Anlagen vor Kurzschluss und Überlastung. DRCBO 4 haben ein Bemessungsschaltvermögen von 6 kA. Sie bieten neben der Ausgelöst-Anzeige auch ein Beschriftungsfenster. Schalter des Typs B sind allstromsensitiv bei Frequenzen von 0 Hz (glatten Gleichfehlerströmen) bis 150 kHz. Sie sind erhöht stoßstrom- und gewitterfest. Schalter mit der Kennlinie NK bieten den klassischen Brandschutz von 300 mA bei Frequenzen bis 150 kHz. Sie sind für feuergefährdete Betriebsstätten optimiert. Schalter mit der Auslösecharakteristik B sind der Standardschutz für Licht- und Steckdosenkreise. Standard-Schalter sind für Stromkreise mit einer Bemessungsspannung von 230 V bzw. 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: allstromsensitiv für Fehlerströme mit Frequenzen von 0 Hz (glatter Gleichstrom) bis 150 kHz; netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A; geringe Baugröße für alle Bemessungsströme; Schaltstellungsanzeige; separate Anzeige des Auslösegrunds; Zugbügelklemmen mit weitem Klemmquerschnittsbereich auf beiden Anschlussseiten; Neutralleiter rechts; Beschriftungsfenster; Montageart: Schnellbefestigung auf Tragschiene; Einbaulage beliebig; Einspeisung vorzugsweise von oben; Einsatzgebiete: gewerbliche und industrielle Installationen mit TT-, TN-S- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter, Photovoltaik- oder USV-Anlagen mit trafolosen Wechselrichtern; RCBO vom Typ B+ und Typ B mit NK-Kennlinien sind dort einzusetzen. wo der Brandschutz vorgeschrieben ist; Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen; RCBO sind auf Anfrage auch für andere Frequenzen erhältlich; nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt.
