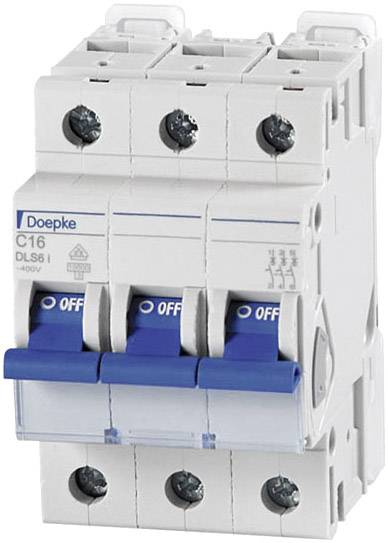

Doepke 09916293 DLS6I C16A 3polig 10KA Leitungsschutzschalter 3polig 16 A 230 V, 400 V
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Leitungsschutzschalter
Polzahl
3
Auslöse-Charakteristik
C
Nennstrom - gerundet
16 A
Nennspannung (Details)
230 V<br>400 V
Datenblatt (PDF)
40 Stück
Alternativen anzeigen
Anzahl
Gesamt (CHF 29.56 / Stück)
CHF 29.56
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
DOEPKE Leitungsschutzschalter DLS6I C50A 3polig 10KA
- Schnellbefestigung auf Tragschiene
- Einbaulage beliebig
- Hohes Bemessungsschaltvermögen für den Einsatz in Industrieanlagen
Technische Daten
- Einbautiefe: 68 mmAuslösecharakteristik: CPolzahl (gesamt): 3Anzahl der abgesicherten Pole: 3Bemessungsstrom: 16 ABemessungsspannung: 400 VBemessungsisolationsspannung Ui: 2 VBemessungsstoßspannungsfestigkeit Uimp: 4 kVBemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 10 kASpannungsart: ACBemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 10 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 0 kABemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 0 kAFrequenz: 16,67..60 HzVerlustleistung: 8,4 WEnergiebegrenzungsklasse: 3Unterputzmontage: neinMitschaltender Neutralleiter: neinÜberspannungskategorie: 3Verschmutzungsgrad: 2Zusatzeinrichtungen möglich: jaBreite in Teilungseinheiten: 3Schutzart (IP): IP20Umgebungstemperatur während des Betriebs: -25..55 °CAnschließbarer Leiterquerschnitt mehrdrähtig: 1,5..25 mm²Anschließbarer Leiterquerschnitt eindrähtig: 0,5..25 mm²Explosionsgeschützt: neinVerpackungseinheit: 1 StückMaße (cm): 87 × 55 × 75Bruttogewicht: 0,354 kg, Nettogewicht: 0,354 kgECLASS 7: Leitungsschutzschalter (27141901)
- Nennspannung (Details)
230 V
400 V
- Produkt-Art
Leitungsschutzschalter
- Polzahl
3
- Auslöse-Charakteristik
C
- Nennstrom - gerundet
16 A
- Nennstrom
16 A
- Herstellerfarbe
Mehrfarbig
- Abm.
(B x H x T) 53.1 x 83 x 75.2 mm
- Inhalt
1 St.
- Ausschaltvermögen
10 kA
- Betriebsklasse
gL
gG
- Betriebsspannung (Details)
230 V
400 V
- Nennspannung
230 V
400 V
- Breite
53.1 mm
- Höhe
83 mm
- Tiefe
75.2 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2136321 Doepke 09916293 DLS6I C16A 3polig 10KA Leitungsschutzschalter 3polig 16 A 230 V, 400 V
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2136321 Doepke 09916293 DLS6I C16A 3polig 10KA Leitungsschutzschalter 3polig 16 A 230 V, 400 V
Beschreibung
Leitungsschutzschalter (MCB) schützen Kabel, Leitungen und Installationsgeräte gegen Überlast und Kurzschluss und somit vor Beschädigungen. Die Baureihe DLS 6 bietet eine große Auswahl verschiedener Typen für den Einsatz in Wohn- und Zweckgebäude und im industriellen Bereich. Ihre geringe Bauhöhe bietet viel Platz für die Verdrahtung. Die Leitungsschutzschalter DLS 6 lassen sich durch ihren großen Klemmbereich einfach montieren. Ein breites Angebot an Zubehör sorgt für universelle Einsatzmöglichkeiten. Die Ausführung DLS 6i eignet sich durch ihr hohes Bemessungsschaltvermögen von 10 kA besonders für den Einsatz in Industrieanlagen. Schalter mit der Auslösecharakteristik C sind für Leistungsstromkreise mit hohen Einschalt- bzw. Spitzenströmen optimiert. Geeignet für den Einsatz in Stromversorgungen für Industrieanlagen und Zweck- bzw. gewerblich genutzte Gebäude
Ausführung
- Zugbügelklemmen mit weitem Klemmquerschnittsbereich für Schienen- und Leitungsverdrahtung auf beiden Anschlussseiten
- spezielle Schnellbefestigung zur Entnahme auch mehrerer Leitungsschutzschalter aus dem unteren oder oberen Schienenverbund
- großes, klappbares Beschriftungsfenster für einen sicheren Halt und Schutz des Etiketts
- ON/OFF-Schaltstellungsanzeige am Schaltknebel
Lieferumfang
- Geliefert wird: Doepke Leitungsschutzschalter DLS 6I C16-3 10KA, Verpackungseinheit: 1 Stk., EAN: 4014712171664
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
