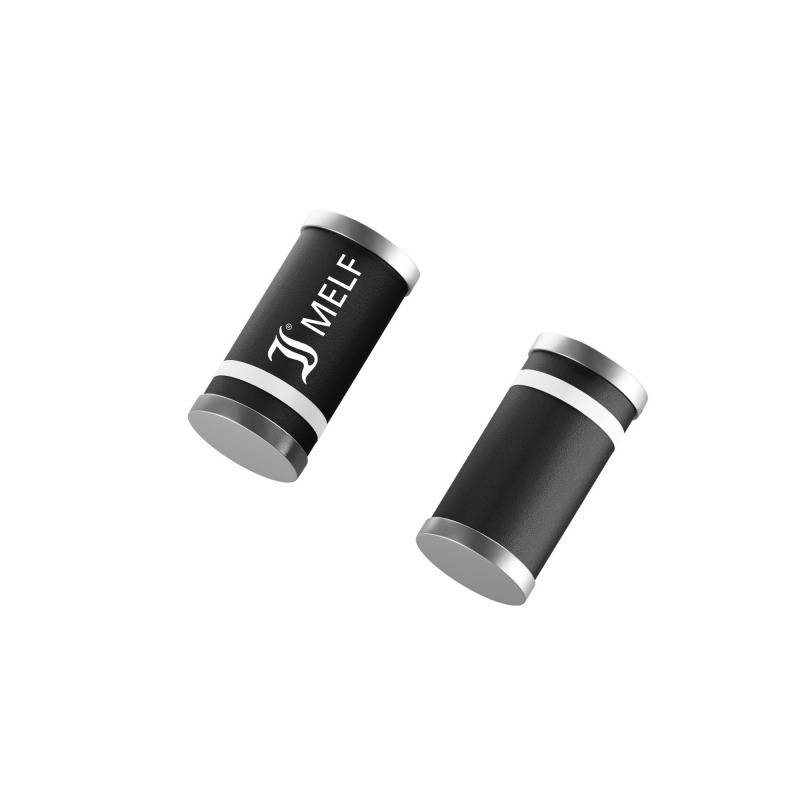

Diotec Z-Diode SMZ27 Gehäuseart (Halbleiter) DO-213AB Zener-Spannung 27 V Leistung (max) P(TOT) 2 W Sperrspannung U(R) 1
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Z-Diode
Zener-Spannung U(Z)
27 V
Leistung (max) P(TOT)
2 W
Sperrspannung U(R)
14 V
Gehäuse
DO-213AB
Datenblatt (PDF)
Anzahl
Min.: 300
Gesamt (CHF 0.07 / Stück)
CHF 20.87
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Zener, Melf, 27V, 2W, 5%
Unser Service für Sie
Technische Daten
- Typ: SMD
- Gehäuse: DO-213AB/Melf
- Zener Spannung - Vzmin: 25.10 V
- Vznom: 27.00 V
- Vzmax: 28.90 V
- Iztest: 25.00 mA
- Verlustleistung - Ptot: 2.000 W
- Sperrschicht Temperatur - Tjmax: 150 °C
- Sperrstrom - IR: 1.000 µA
- VR: 14 V
- Inhärenter Differentieller Widerstand - rzj: 7.0 Ω
- Sperrschicht Kapazität - Cj: pF
- VR: V
- Typ
SMZ27
- Produkt-Art
Z-Diode
- Hersteller
Diotec
- Zener-Spannung U(Z)
27 V
- Leistung (max) P(TOT)
2 W
- Sperrspannung U(R)
14 V
- Betriebstemperatur (max.)
150 °C
- Z.-Spg. max.
28.90 V
- Z.-Spg. min.
25.10 V
- Gehäuse
DO-213AB
- Montageart
Oberflächenmontage
- RoHS-konform
Ja
- Sperrstrom I(r)
1 µA
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2810915 Diotec Z-Diode SMZ27 Gehäuseart (Halbleiter) DO-213AB Zener-Spannung 27 V Leistung (max) P(TOT) 2 W Sperrspannung U(R) 1
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2810915 Diotec Z-Diode SMZ27 Gehäuseart (Halbleiter) DO-213AB Zener-Spannung 27 V Leistung (max) P(TOT) 2 W Sperrspannung U(R) 1
Beschreibung
Zenerdiode, Typ=SMZ27, Betriebstemperatur, max.=150 °C, Betriebstemperatur, min.=-999, Durchlassspannung (Vf)=-999, Leistungsverteilung (PV)=2 W, Pins=2, Prüfstrom=25 mA, Reflow Löttemperatur max=260 °C, Sperrstrom=1 µA, Thermischer Widerstand=45 K/W, Zener-Impedanz=7 Ω, Zener-Spannung=27 V, Zener-Strom=69 mA, Zener-Toleranz=5 %, Bauform=DO-213AB, Konfiguration=Einfach, MSL=Stufe-1, Montageart=SMT, Verpackung=Band & Rolle, Serien=SMZ
