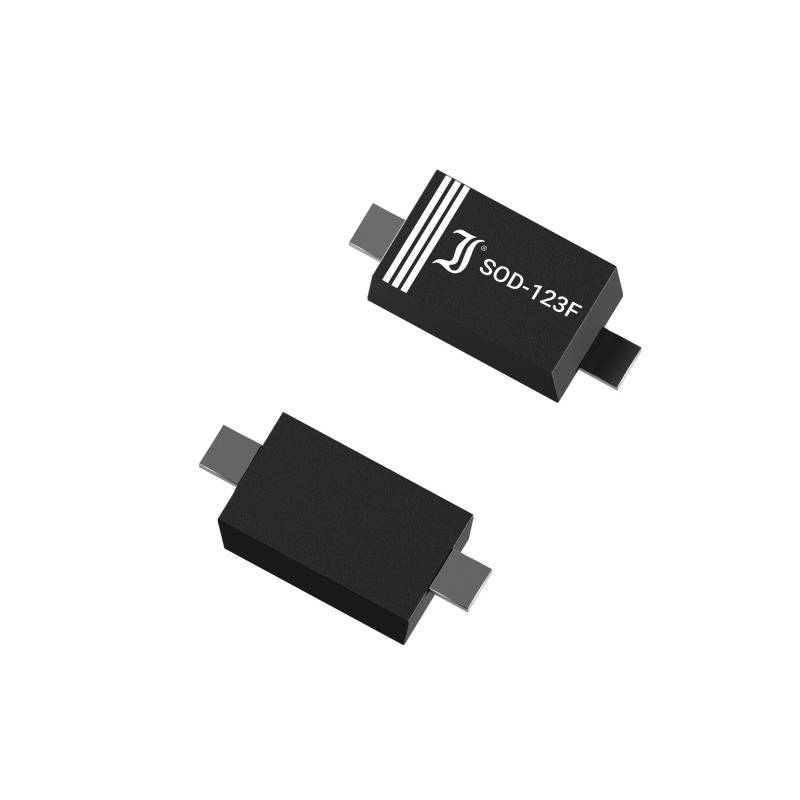

Diotec Z-Diode BZT52C12 Gehäuseart (Halbleiter) SOD-123F Zener-Spannung 12 V Leistung (max) P(TOT) 0.5 W Sperrspannung U
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Z-Diode
Zener-Spannung U(Z)
12 V
Leistung (max) P(TOT)
0.5 W
Sperrspannung U(R)
9 V
Gehäuse
SOD-123F
Datenblatt (PDF)
2250 Stück
Anzahl
Min.: 750
Gesamt (CHF 0.03 / Stück)
CHF 20.72
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Zener, SOD-123F, 12V, 0.5W, 5%
Unser Service für Sie
Technische Daten
- Typ: SMD
- Gehäuse: SOD-123F
- Zener Spannung - Vzmin: 11.40 V
- Vznom: 12.00 V
- Vzmax: 12.70 V
- Iztest: 5.00 mA
- Verlustleistung - Ptot: 0.500 W
- Sperrschicht Temperatur - Tjmax: 150 °C
- Sperrstrom - IR: 0.100 µA
- VR: 9 V
- Inhärenter Differentieller Widerstand - rzj: 35.0 Ω
- Sperrschicht Kapazität - Cj: pF
- VR: V
- Typ
BZT52C12
- Produkt-Art
Z-Diode
- Hersteller
Diotec
- Zener-Spannung U(Z)
12 V
- Leistung (max) P(TOT)
0.5 W
- Sperrspannung U(R)
9 V
- Betriebstemperatur (max.)
150 °C
- Z.-Spg. max.
12.70 V
- Z.-Spg. min.
11.40 V
- Gehäuse
SOD-123F
- Montageart
Oberflächenmontage
- RoHS-konform
Ja
- Sperrstrom I(r)
0.100 µA
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2809364 Diotec Z-Diode BZT52C12 Gehäuseart (Halbleiter) SOD-123F Zener-Spannung 12 V Leistung (max) P(TOT) 0.5 W Sperrspannung U
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2809364 Diotec Z-Diode BZT52C12 Gehäuseart (Halbleiter) SOD-123F Zener-Spannung 12 V Leistung (max) P(TOT) 0.5 W Sperrspannung U
Beschreibung
Zenerdiode, Typ=BZT52C12, Betriebstemperatur, max.=150 °C, Betriebstemperatur, min.=-50 °C, Durchlassspannung (Vf)=-999, Leistungsverteilung (PV)=500 mW, Pins=2, Prüfstrom=-999, Reflow Löttemperatur max=-999, Thermischer Widerstand=240 K/W, Zener-Impedanz=35 Ω, Zener-Spannung=12 V, Zener-Strom=39 mA, Zener-Toleranz=5 %, Bauform=SOD-123F, Konfiguration=Einfach, Montageart=SMT
