Diotec TVS-Diode 3.0SMCJ18A-AQ DO-214AB 22.20 V 3 kW Tape and Reel

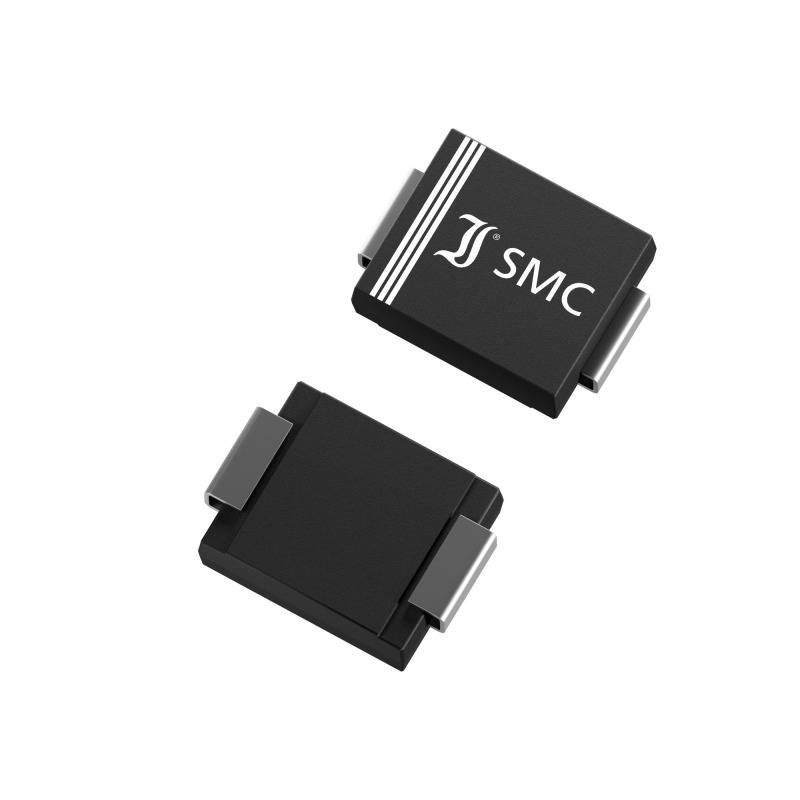

Zwei schwarze SMC-Dioden mit silbernen Anschlüssen, beschriftet mit 'SMC'. Sie sind elektronische Bauteile zur Spannungsunterdrückung.

Abbildung ähnlich

Verpackungsart

Tape and Reel

Produkt-Art

TVS-Diode

Gehäuse

DO-214AB

Sperrspannung U(R)

18 V

Klemmenspannung U(CL)

29.2 V

Datenblatt (PDF)

Lieferung Do., 24. Dez. 2026

Anzahl

Stück

Min.: 40

Gesamt (CHF 0.51 / Stück)

CHF 20.34

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

TVS, SMC, 150°C, 3000W, Unidir

Unser Service für Sie

Technische Daten

Typ: SMD
Gehäuse: DO-214AB/SMC
Abbruch Spannung - VBRmin: 20.00 V
VBRmax: 22.20 V
IT: 1 mA
Impuls Verlustleistung - PPPM: 3000 W
Sperrschicht Temperatur - Tjmax: 150 °C
Sperrspannung - VWM: 18.0 V
Maximaler Sperrstrom - ID @ VWM: 5.000 µA
Maximale Begrenzerspannung - VC: 29.20 V
IPPM: 102.70 A
Sperrschicht Kapazität - Cj: pF
VR: V

Verpackungsart: Tape and Reel

Typ: 3.0SMCJ18A-AQ

Produkt-Art: TVS-Diode

Gehäuse: DO-214AB

Hersteller: Diotec

Sperrspannung U(R): 18 V

Durchbruchspannung U(BR): 22.20 V

Klemmenspannung U(CL): 29.2 V

Spitzenstrom I(pp): 102.7 A

Leistung (max) P(TOT): 3 kW

Polung: Unidirektional

Stromleitungsschutz: Ja

Montageart: Oberflächenmontage

RoHS-konform: Ja

Betriebstemperatur (max.): 150 °C

Betriebstemperatur (min.): -50 °C

Dokumente & Downloads

Datenblatt

Datenblatt 2806838 Diotec TVS-Diode 3.0SMCJ18A-AQ DO-214AB 22.20 V 3 kW Tape and Reel

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2806838 Diotec TVS-Diode 3.0SMCJ18A-AQ DO-214AB 22.20 V 3 kW Tape and Reel

Beschreibung

TVS-Diode, Typ=3.0SMCJ18A-AQ, Betriebstemperatur, max.=150 °C, Betriebstemperatur, min.=-50 °C, Durchbruchspannung max.=22.2 V, Durchbruchspannung min.=20 V, Kapazität=-999, Klemmspannung=29.2 V, Pins=2, Reflow Löttemperatur max=260 °C, Rückwärts-Sperrspannung max.=18 V, Sperrleckstrom max.=5 µA, Spitzenimpuls-Verlustleistung=3 kW, Spitzenimpulsstrom=102.7 A, Art der Richtung=Unidirektional, Bauform=DO-214AB, MSL=Stufe-1, Montageart=SMT, Verpackung=Band & Rolle, Serien=3.0SMCJ
