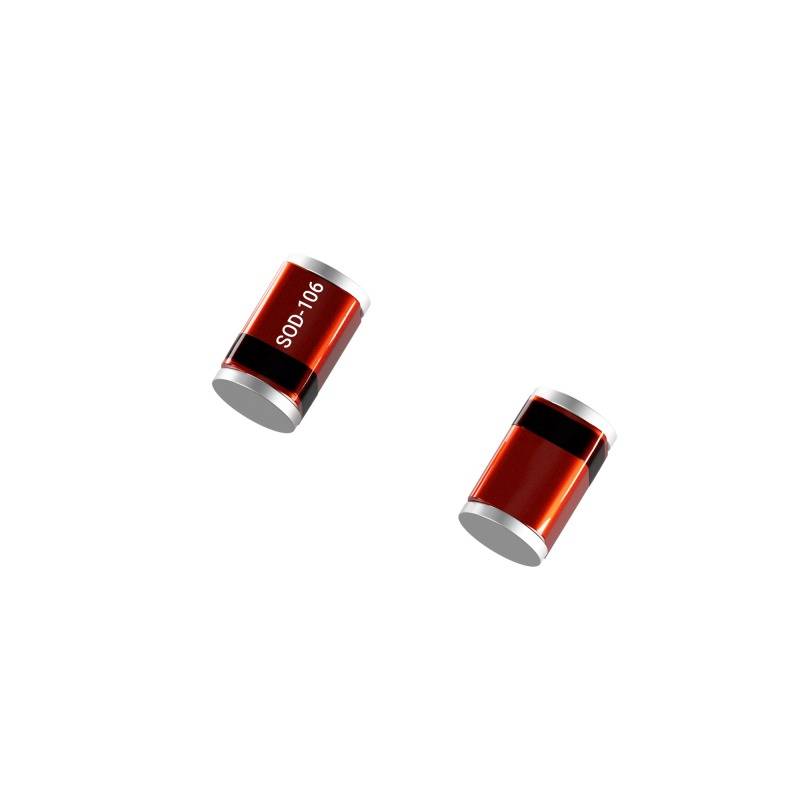

Diotec Kleinsignal-Diode MCL4448 Quadro MicroMelf 75 V 0.10 A
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Kleinsignal-Diode
Gehäuse
Quadro MicroMelf
Durchlassstrom I(F)
0.10 A
Sperrspannung U(R)
75 V
Durchlassspannung U(F)
1 V
Datenblatt (PDF)
Anzahl
Min.: 750
Gesamt (CHF 0.03 / Stück)
CHF 20.72
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Small Signal Diode, SOD-106, 100V, 0.15A, 175°C
Unser Service für Sie
Technische Daten
- Typ: SMD
- Gehäuse: Quadro MicroMelf
- Periodische Spitzensperrspannung - VRRM: 100 V
- Dauergrenzstrom - IFAV: 0.15 A
- Sperrschicht Temperatur - Tjmax: 175 °C
- Sperrverzugszeit - trr: 4 ns
- Stoßstrom - IFSM: 0.50 A
- Durchlass-Spannung - VF: 1.00 V
- IF: 0.10 A
- Sperrstrom - IR: 5.000 µA
- VR: 75 V
- Sperrschicht Kapazität - Cj: pF
- VR: V
- Typ
MCL4448
- Produkt-Art
Kleinsignal-Diode
- Gehäuse
Quadro MicroMelf
- Hersteller
Diotec
- Durchlassstrom I(F)
0.10 A
- Sperrspannung U(R)
75 V
- Durchlassspannung U(F)
1 V
- Sperrstrom I(r)
5 µA
- Betriebstemperatur (max.)
175 °C
- Montageart
Oberflächenmontage
- I(FSM) 50Hz
0.50 A
- Sperrverzugszeit T(rr)
4 ns
- RoHS-konform
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2807872 Diotec Kleinsignal-Diode MCL4448 Quadro MicroMelf 75 V 0.10 A
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2807872 Diotec Kleinsignal-Diode MCL4448 Quadro MicroMelf 75 V 0.10 A
Beschreibung
Kleinsignaldiode, Quadro MicroMelf, Typ=MCL4448, Betriebstemperatur, max.=175 °C, Betriebstemperatur, min.=-55 °C, Durchlassspannung (Vf)=1 V, Kapazität=4 pF, Leistungsverteilung (PV)=500 mW, Mittelwert Durchlassstrom (If(AV))=150 mA, Nichtperiodischer Stossstrom (Itsm)=-999, Pins=2, Reflow Löttemperatur max=260 °C, Sperrerholzeit (trr)=4 ns, Sperrspannung max. (Vrrm)=100 V, Thermischer Widerstand=300 K/W, Bauform=SOD-106, Konfiguration=Einfach, MSL=Stufe-1, Montageart=SMT, Verpackung=Band & Rolle
