Delock 89909 PCI-Express Karte RS232 PCIe
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 42.51 / Stück)
CHF 42.51
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)

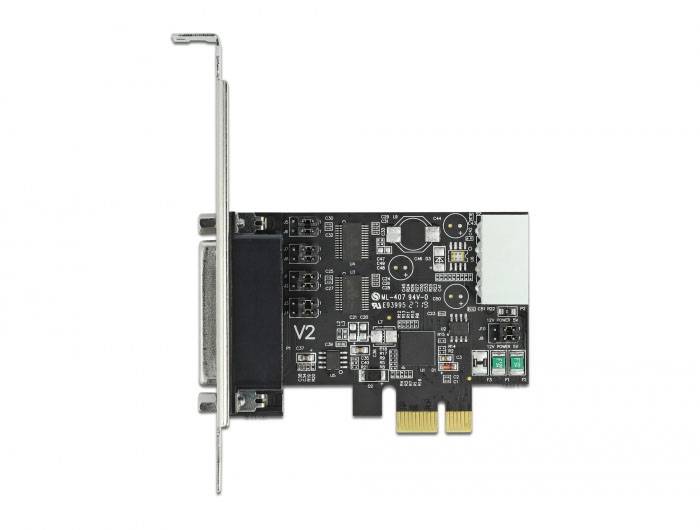

PCI Express x1 Karte zu 2 x Seriell RS-232 mit Spannungsversorgung 5 V / 12 V
Highlights & Details
- Eingebaut
- Hostschnittstelle: PCIe
- Ausgangsschnittstelle: Seriell
- Schwarz
Technische Daten
- Produkt-Art
PCI-Express Karte
- Steckplatz
PCIe
- Anzahl Seriell
2 x
- Besonderheiten
inkl. Low-Profile Slotblech
- Schnittstellen (Ausgang)
RS232
- Kabel-Form
rund
- Ausführung
Anschlusskabel
- Herstellerfarbe
Schwarz
- Anschluss A
PCIe
- Display (Zoll)
24 Zoll
- Kabel-Anwendung
Kaltgeräte
- UKCA
Ja
- Anzahl serielle Anschlüsse
2
- Anzahl
1
- Eingebaut
Ja
- Baudrate
230.4 Kbit/s
Dokumente & Downloads
Datenblatt
Datenblatt 3379720 Delock 89909 PCI-Express Karte RS232 PCIe
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3379720 Delock 89909 PCI-Express Karte RS232 PCIe
Beschreibung
Die PCI Express Karte von Delock erweitert den PC um zwei externe serielle Ports.
Optionale Spannungsversorgungen via RS-232
Angeschlossene Geräte können optional mit einer Spannung von 5 V oder 12 V versorgt werden. Dafür stehen an den RS-232 Ports jeweils folgende vier Ausgänge zur Verfügung: Pin 1 (DCD), Pin 4 (DTR), Pin 8 (CTS) und Pin 9 (RI).

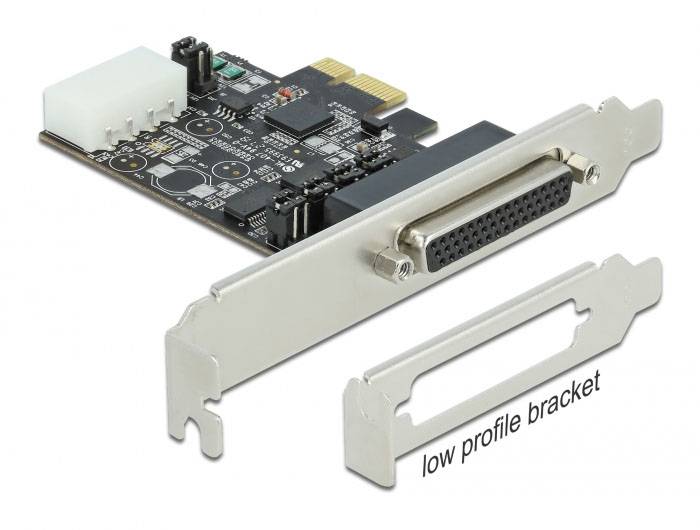

Low Profile Formfaktor
Mit Hilfe der im Lieferumfang enthaltenen Low Profile Blende kann die PCI Express Karte auch in einen Mini-PC eingebaut werden.
Optionale Spannungsversorgungen via RS-232
Angeschlossene Geräte können optional mit einer Spannung von 5 V oder 12 V versorgt werden. Dafür stehen an den RS-232 Ports jeweils folgende vier Ausgänge zur Verfügung: Pin 1 (DCD), Pin 4 (DTR), Pin 8 (CTS) und Pin 9 (RI).

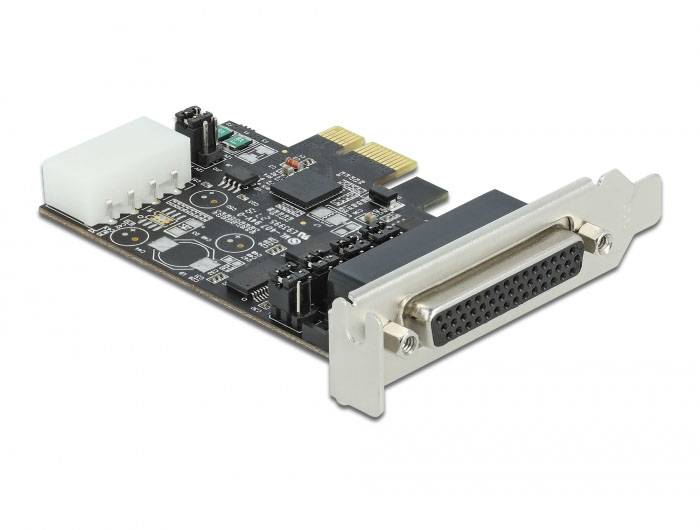

Low Profile Formfaktor
Mit Hilfe der im Lieferumfang enthaltenen Low Profile Blende kann die PCI Express Karte auch in einen Mini-PC eingebaut werden.
Ausführung
- Anschlüsse:
- intern:
- 1 x PCI Express x1, V2.0
- 1 x Stromanschluss 4 Pin Molex Stecker
- extern:
- 1 x DB44 Buchse

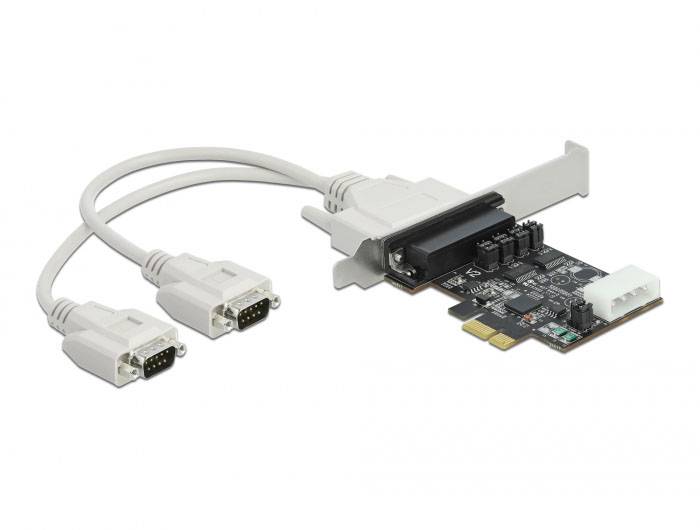

- Anschlusskabel: DB44 Stecker 2 x Seriell RS-232 DB9 Stecker
- Chipsatz: MaxLinear 17V352
- Kompatibel mit 16C550 UART
- Datentransferrate bis zu 230,4 Kbps
- Datenbits: 5, 6, 7, 8
- Stopbits: 1, 1,5, 2
- Paritätsbit: gerade, ungerade, keine, markiert, leer
- FIFO: 256 Byte
- ±15 kV ESD Absicherung auf allen Signal Pins
- 5 V oder 12 V Spannung individuell für jeden Port durch Jumper einstellbar (Pin
- 1/4/8/9)
- Elektrische Leistung pro Port: max. 7,5 Watt (5 V / 1,5 A)
- Elektrische Leistung pro Port: max. 18 Watt (12 V / 1,5 A)
- I/O Adressen und IRQ werden durch das BIOS zugewiesen
- Maße (LxB): ca. 80 x 55 mm
Lieferumfang
- DeLOCKLow profile Slotblech, Standardhalterung
Systemvoraussetzungen
- Windows 8.1/8.1-64/10/10-64/11
PC mit einem freien PCI Express Steckplatz
Netzteil mit einem freien Molex Stromanschluss
