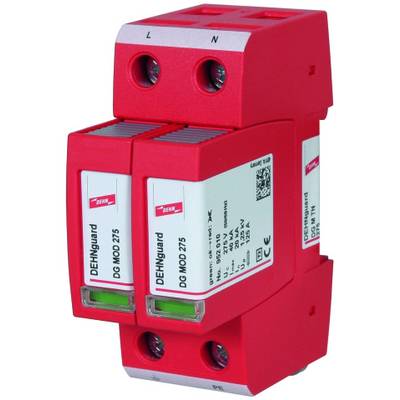

DEHN 952200 DG M TN 275 Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 40 kA 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
29 Stück
Alternativen anzeigen
Anzahl
Gesamt (CHF 98.01 / Stück)
CHF
Highlights & Details
DEHN + SOEHNE DEHN 952200ÜberspannungsAbleiter Dehnguard M TN275
- Anschlussfertige Kompletteinheit bestehend aus Basisteil und gesteckten Schutzmodulen
- Hohes Ableitvermögen durch leistungsfähige Zinkoxidvaristoren/Funkenstrecken
- Hohe Gerätesicherheit durch Ableiterüberwachung "Thermo-Dynamik-Control"
Technische Daten
- Netzform DC: Nein , Netzform IT: Nein , Netzform TN: Ja , Netzform TN-C: Nein , Netzform TN-C-S: Nein , Netzform TN-S: Nein , Netzform TT: Nein , Netzform sonstige: Nein , Anzahl der Leiter (ohne Erde): 2 , Nennableitstoßstrom (8/20): 20 kA, Max. Ableitstoßstrom (8/20): 40 kA, Nennspannung AC: 230 V, Höchste Dauerspannung AC: 275 V, Schutzpegel: 1.5 kV, Schutzpegel N-PE: 1.5 kV, Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 125 A, Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 100 A, Kurzschlussfestigkeit (Isccr): 50 kA, Integrierter Kurzschlussschutz: Nein , Integrierte Vorsicherung: Nein , Leckstromfrei: Nein , Montageart: Hutschiene TH35 , Baugröße: 2 TE , Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm², Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm², Mit Fernmeldekontakt: Nein , Signalisierung am Gerät: optisch , Prüfklasse Typ 2: Ja , Schutzart (IP): IP20
- Produkt-Art
Überspannungsschutz-Ableiter
- Überspannungsschutz für
Verteilerschrank
- Ableitstrom
40 kA
- Nennspannung
230 V
- Ansprechzeit (Details)
< 25 ns
- Betriebstemperatur
-40 °C - +80 °C
IP20
- Herst.-Teilenr.
952200
- Typ
2 + 3
- Abm.
(B x H x T) 36 x 90 x 66 mm
- Breite
36 mm
- Höhe
90 mm
- Tiefe
66 mm
- Inhalt
1 St.
Dokumente & Downloads
Datenblatt
Datenblatt 1968029 DEHN 952200 DG M TN 275 Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 40 kA 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1968029 DEHN 952200 DG M TN 275 Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 40 kA 1 St.
Beschreibung
Mehrpoliger Überspannungsableiter DEHNguard M, Typ 2 nach EN 61643-11, bestehend aus Basisteil und gesteckten Schutzmodulen. Hohe Gerätesicherheit durch Ableiterüberwachung Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B- 1 und höher.
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
