DEHN 951405 DV M2 TNC 255 FM Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 100 kA 1 St.

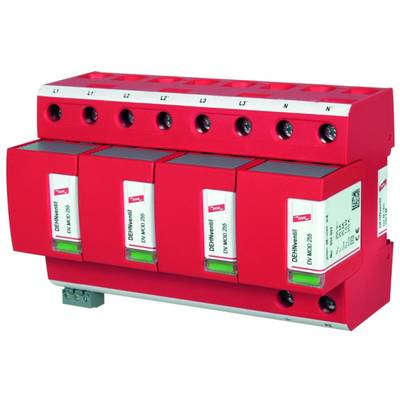

Ein rotes Überspannungsschutzgerät mit Beschriftung 'DEHNguard', erkennbar an mehreren Eingangs- und Ausgangsporten für elektrische Leitungen.

Datenblatt (PDF)

Lieferung Mi., 16. Sept.

Anzahl

Stück

Gesamt (CHF 804.76 / Stück)

CHF 804.76

zzgl. gesetzl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

DEHN + SOEHNE Kombiableiter 951405 DEHNventil M TNS 255 (FM)

Anschlussfertiger Kombi-Ableiter Typ 1 + Typ 2 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen
Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung
Ermöglicht Endgeräteschutz

Technische Daten

Netzform DC: neinNetzform IT: neinNetzform TN: neinNetzform TN-C: neinNetzform TN-C-S: neinNetzform TN-S: jaNetzform TT: neinNetzform sonstige: neinPolzahl: 4Blitzstoßstrom (10/350 µs): 100 kAHöchste Dauerspannung AC: 264 VNennspannung AC: 230 VSchutzpegel: 1,5 kVSchutzpegel L-N: 1,5 kVSchutzpegel L-PE: 1,5 kVSchutzpegel N-PE: 1,5 kVFolgestromlöschfähigkeit: 50 kASpezifische Energie (W/R): 2500 kJ/OhmMax. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 315 AMax. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 125 AMontageart: Hutschiene TH35Baugröße: 8 TEMax. Leiterquerschnitt starr (ein-/mehrdrähtig): 50 mm²Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²Fernsignalisierung: jaSignalisierung am Gerät: optischPrüfklasse: Typ 1 und 2Integrierte Vorsicherung: neinEnergetisch koordinierte Schutzwirkung zum Endgerät: jaSpannungsschaltende Funkenstreckentechnologie: jaÜberstromgeschützter Spannungsabgriff: neinSchutzart (IP): IP20Verpackungseinheit: 1 StückMaße (cm): 162 × 115 × 92Bruttogewicht: 1,399 kg, Nettogewicht: 1,358 kgECLASS 7: Kombi-Ableiter für Energietechnik (27130808)

Produkt-Art: Überspannungsschutz-Ableiter

Überspannungsschutz für: Verteilerschrank

Ableitstrom: 100 kA

Nennspannung: 230 V
400 V

Ansprechzeit (Details): < 100 ns

Betriebstemperatur: -40 °C - +80 °C

: IP20

Herst.-Teilenr.: 951405

Typ: 1 + 2

Abm.: (B x H x T) 144 x 90 x 66 mm

Breite: 144 mm

Höhe: 90 mm

Tiefe: 66 mm

Inhalt: 1 St.

Polzahl: 4

: Hutschiene TH35

: 4

: IP20

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Überspannungsschutz für

Ableitstrom

Produkt-Art

Nennspannung

DEHN 951405 DV M2 TNC 255 FM Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 100 kA 1 St.

Bestell-Nr.:1968185

Dieser Artikel

Verteilerschrank

100 kA

Überspannungsschutz-Ableiter

230 V400 V

DEHN 909705 DGA GFF TV Überspannungsschutz-Modul Überspannungsschutz für: N (Koax) 10 kA 1 St.

Bestell-Nr.:1967861

N (Koax)

10 kA

Überspannungsschutz-Modul

24 V

DEHN 951315 DV M TT 255 (FM) Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 100 kA 1 St.

Bestell-Nr.:1967882

Verteilerschrank

100 kA

Überspannungsschutz-Ableiter

230 V400 V

DEHN 951305 DV M TNC 255 (FM) Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 25 kA 1 St.

Bestell-Nr.:1967883

Verteilerschrank

25 kA

Überspannungsschutz-Ableiter

230 V400 V

DEHN 961200 DVCI 1 255 Kombiableiter Überspannungsschutz für: Verteilerschrank 50 kA 1 St.

Bestell-Nr.:1967985

Verteilerschrank

50 kA

Kombiableiter

230 V

DEHN 961205 LE-POEV 125KA-FI-FA Kombiableiter Überspannungsschutz für: Verteilerschrank 50 kA 1 St.

Bestell-Nr.:1967986

Verteilerschrank

50 kA

Kombiableiter

230 V

DEHN 941205 DSH TN 255 FM Kombiableiter Überspannungsschutz für: Verteilerschrank 25 kA 1 St.

Bestell-Nr.:1967987

Verteilerschrank

25 kA

Kombiableiter

230 V

DEHN 941306 DSH B TNC 255 FM Kombiableiter Überspannungsschutz für: Verteilerschrank 22.5 kA 1 St.

Bestell-Nr.:1967988

Verteilerschrank

22.5 kA

Kombiableiter

230 V400 V

DEHN 900061 900061 DEHNcombo YPV bis 1000V DC Überspannungsschutz-Ableiter Überspannungsschutz für: Photovoltaik-Anlage 30 kA 1 St.

Bestell-Nr.:1968116

Photovoltaik-Anlage

30 kA

Überspannungsschutz-Ableiter

DEHN 941316 DSH B TT 255 FM Kombiableiter Überspannungsschutz für: Verteilerschrank 50 kA 1 St.

Bestell-Nr.:1968120

Verteilerschrank

50 kA

Kombiableiter

230 V400 V

Dokumente & Downloads

Datenblatt

Datenblatt 1968185 DEHN 951405 DV M2 TNC 255 FM Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 100 kA 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1968185 DEHN 951405 DV M2 TNC 255 FM Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 100 kA 1 St.

Beschreibung

Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A- 2.
