DEHN 951305 DV M TNC 255 (FM) Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 25 kA 1 St.

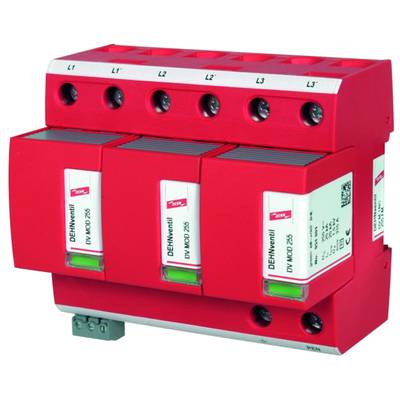

Ein rotes Überspannungsschutzgerät mit mehreren Anschlüssen, montiert auf einer DIN-Schiene, für den Schutz elektrischer Systeme.

Datenblatt (PDF)

Lieferung Fr., 4. Sept.

2 Stück

Alternativen anzeigen

Anzahl

Stück

Gesamt (CHF 767.76 / Stück)

CHF 767.76

zzgl. gesetzl. MwSt.

Kostenfreier Versand

Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

DEHN + SOEHNE Kombiableiter 951305 DEHNventil M TNC 255 (FM)

Anschlussfertiger Kombi-Ableiter Typ 1 + Typ 2 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen
Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung
Ermöglicht Endgeräteschutz

Technische Daten

Netzform DC: neinNetzform IT: neinNetzform TN: neinNetzform TN-C: neinNetzform TN-C-S: jaNetzform TN-S: neinNetzform TT: neinNetzform sonstige: neinPolzahl: 3Blitzstoßstrom (10/350 µs): 75 kAHöchste Dauerspannung AC: 264 VNennspannung AC: 230 VSchutzpegel: 1,5 kVSchutzpegel L-N: 1,5 kVFolgestromlöschfähigkeit: 50 kASpezifische Energie (W/R): 1400 kJ/OhmMax. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 315 AMax. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 125 AMontageart: Hutschiene TH35Baugröße: 6 TEMax. Leiterquerschnitt starr (ein-/mehrdrähtig): 50 mm²Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²Fernsignalisierung: jaSignalisierung am Gerät: optischPrüfklasse: Typ 1 und 2Integrierte Vorsicherung: neinEnergetisch koordinierte Schutzwirkung zum Endgerät: jaSpannungsschaltende Funkenstreckentechnologie: jaÜberstromgeschützter Spannungsabgriff: neinSchutzart (IP): IP20Verpackungseinheit: 1 StückMaße (cm): 123 × 115 × 91Bruttogewicht: 1,02 kg, Nettogewicht: 0,962 kgECLASS 7: Kombi-Ableiter für Energietechnik (27130808)

Produkt-Art: Überspannungsschutz-Ableiter

Überspannungsschutz für: Verteilerschrank

Ableitstrom: 25 kA

Nennspannung: 230 V
400 V

Ansprechzeit (Details): < 100 ns

Betriebstemperatur: -40 °C - +80 °C

: IP20

Herst.-Teilenr.: 951305

Typ: 1 + 2

Normen: KEMA, VDE, UL

Abm.: (B x H x T) 108 x 90 x 66 mm

Breite: 108 mm

Höhe: 90 mm

Tiefe: 66 mm

Inhalt: 1 St.

Polzahl: 3

Gewicht: 0

Dokumente & Downloads

Datenblatt

Datenblatt 1967883 DEHN 951305 DV M TNC 255 (FM) Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 25 kA 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1967883 DEHN 951305 DV M TNC 255 (FM) Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 25 kA 1 St.

Beschreibung

Mehrpoliger Kombiableiter DEHNventil modular, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis, bestehend aus Basisteil und gesteckten Schutzmodulen. Höchste Anlagenverfügbarkeit durch RADAX-Flow-Folgestrombegrenzung. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A- 2.
