DEHN 942400 DG MP TNS 275 Überspannungsableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

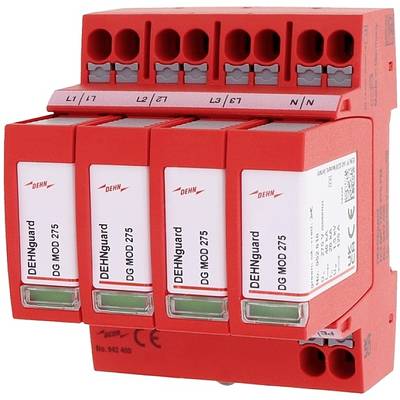

Roter Überspannungsschutz 'DEHNguard DG MOD 275', bestehend aus vier Modulen, markiert mit L1, L2, L3, N für Stromverteilung.

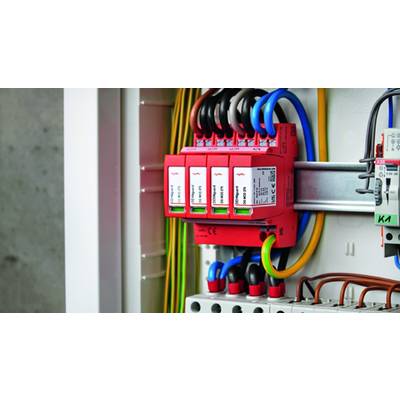

'Elektrischer Schaltschrank mit mehreren roten Schutzschaltern und farbigen Kabeln. Sorgt für elektrische Sicherheit und Verteilung.'

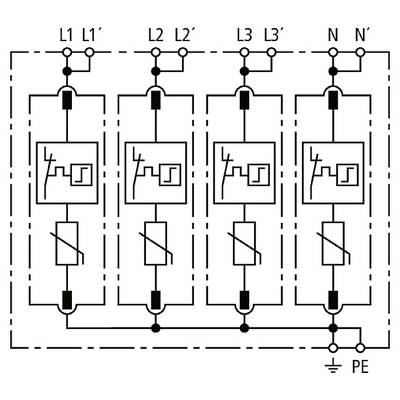

Das Bild zeigt einen elektrischen Schaltplan mit vier motorischen Schaltgeräten, die parallel verbunden sind, von 'L1' bis 'L3', mit Erdung 'PE'.

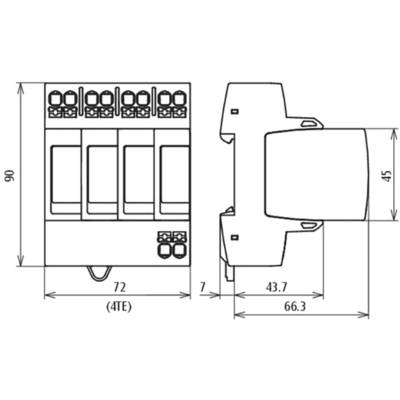

'Technische Zeichnung eines vierpoligen elektrischen Schalters mit Maßangaben in Millimetern: Höhe 90, Breite 72, Tiefe 66,3.'

1/4

Datenblatt (PDF)

Sofort-Lieferung ven. 14 août

7 Stück

Anzahl

Stück

Gesamt (CHF 99.86 / Stück)

CHF 99.86

zzgl. gesetzl. MwSt.

Nur noch 7 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m) Typ 2 + Typ 3
Nennspannung: AC (UN) 230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung: AC (UC) 275 V (50 / 60 Hz)
Nennableitstoßstrom: (8/20 µs) (In) 20 kA
Max. Ableitstoßstrom: (8/20 µs) (Imax) 40 kA
Kombinierter Stoß: [L-N] (UOC) 20 kV
Nennlaststrom bei V-Durchgangsverdrahtung: (IL) 40 A
Schutzpegel: [L-PE] / [N-PE] (UP) ≤ 1,5 / ≤ 1,5 kV
Schutzpegel: [L-PE] / [N-PE] bei 5 kA (UP) ≤ 1 / ≤ 1 kV
Max. netzseitiger Überstromschutz bei V-Durchgangsverdrahtung: 40 A gG
Max. netzseitiger Überstromschutz bei Stichverdrahtung (Doppelanschluss 2 x 10 mm²): 125 A gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz: (ISCCR) 50 kAeff
TOV-Spannung (UT) – Charakteristik: 335 V / 5 sec. – Festigkeit
TOV-Spannung (UT) – Charakteristik: 440 V / 120 min. – sicherer Ausfall
Funktions- / Defektanzeige: grün/rot
Anzahl der Ports 1
Anschlussquerschnitt: (min.) 1,5 mm² eindrähtig
Anschlussquerschnitt: (min.) 6 mm² feindrähtig
Anschlussquerschnitt: (max.) 10 mm² ein- / feindrähtig
Anschlussquerschnitt: (min.) mit Aderendhülse 1,5 mm²
Anschlussquerschnitt: (max.) mit Aderendhülse 6 mm²
Anschlussquerschnitt: (max.) mit Aderendhülse ohne Kragen 10 mm²
Montage auf 35 mm Hutschiene nach EN 60715
Gehäusewerkstoff Thermoplast, Farbe rot, UL 94 V-0
Einbauort Innenraum
Einbaumaße: 4 TE, DIN 43880
Zulassungen KEMA, VDE
FM-Kontakte: / Kontaktform Wechsler
Schaltleistung: AC 250 V / 0,5 A
Schaltleistung: DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen max. 1,5 mm2 ein- / feindrähtig

Produkt-Art: Überspannungsableiter

Überspannungsschutz für: Verteilerschrank

Ableitstrom: 20 kA

Nennspannung: 230 V/AC
400 V/AC

Ansprechzeit (Details): ≤ 25 ns

Betriebstemperatur: -40 - +80 °C

: IP20

Herst.-Teilenr.: 942400

Herstellerfarbe: Rot

Normen: SPD nach EN 61643-11 / ... IEC 61643-11 Typ 2 + Typ 3 / Class II + Class III

Abm.: (B x H x T) 72 x 90 x 66.3 mm

Breite: 72 mm

Höhe: 90 mm

Tiefe: 66.3 mm

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2734568 DEHN 942400 DG MP TNS 275 Überspannungsableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2734568 DEHN 942400 DG MP TNS 275 Überspannungsableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Beschreibung

Mehrpoliger Überspannungsableiter DEHNguard MP, Typ 2 nach EN 61643-11, bestehend aus Basisteil mit gesteckten Schutzmodulen und Doppel-Push-In-Anschlussklemme für Stich- und Durchgangsverdrahtung geeignet. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B – 1 und höher.
