DEHN 942341 DG MP TT ACI 275 FM Überspannungsableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Ein rotes Überspannungsschutzgerät mit vier Steckmodulen, beschriftet 'DEHNguard'. Es hat fünf Anschlüsse oben.

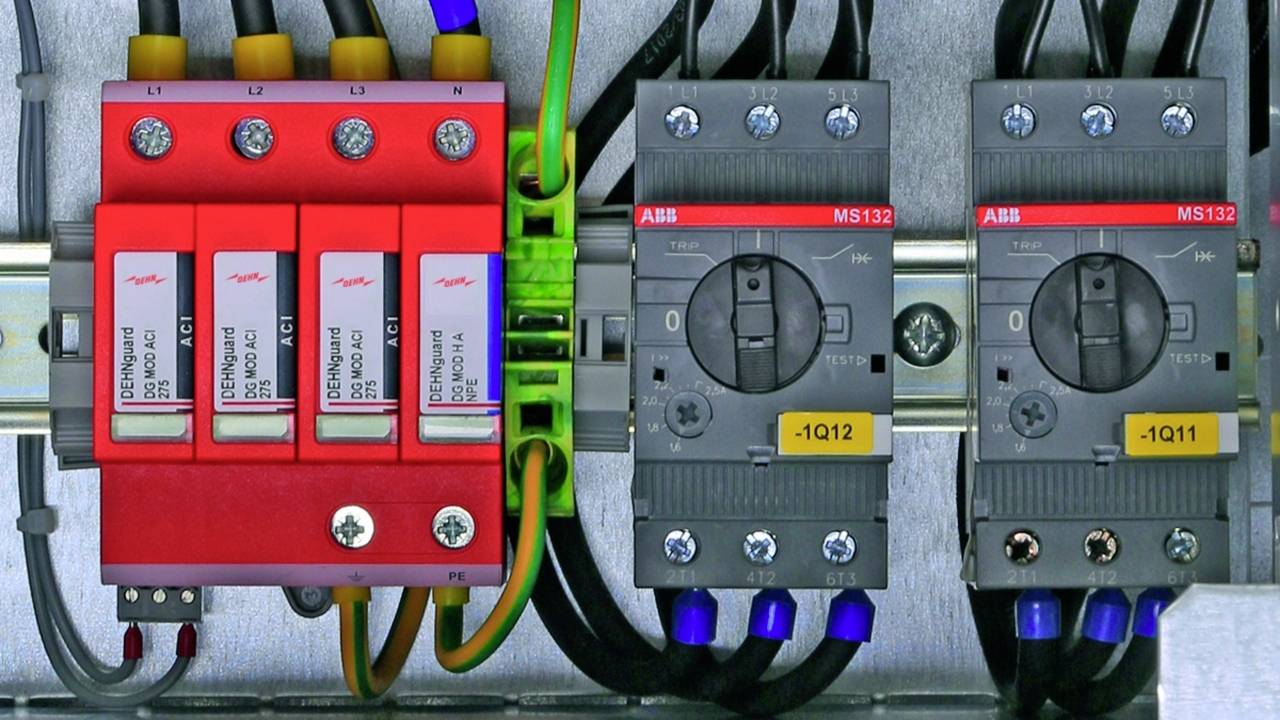

Ein Schaltschrank mit mehreren Schaltern und Sicherungen, darunter rote und graue Module, die elektrische Verbindungen verwalten.

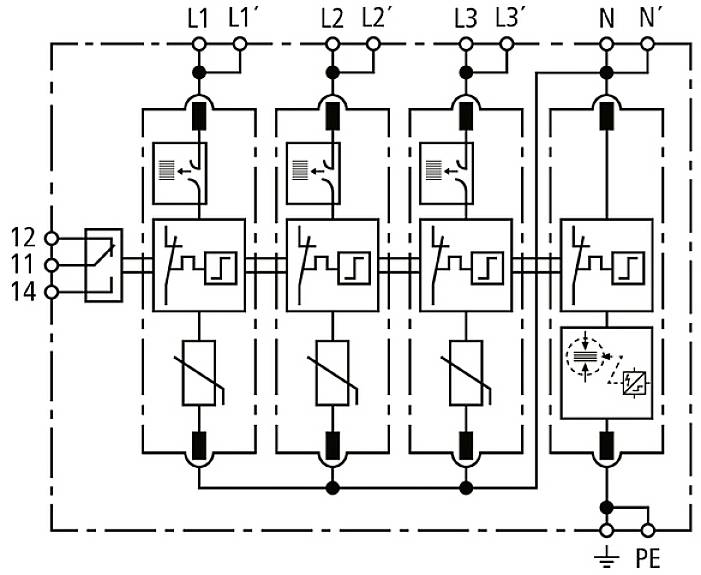

Elektroschaltplan zeigt eine Reihenschaltung von vier Schutzschaltern, die mit Phasen L1 bis L3, Neutralleiter N und Erdung PE verbunden sind.

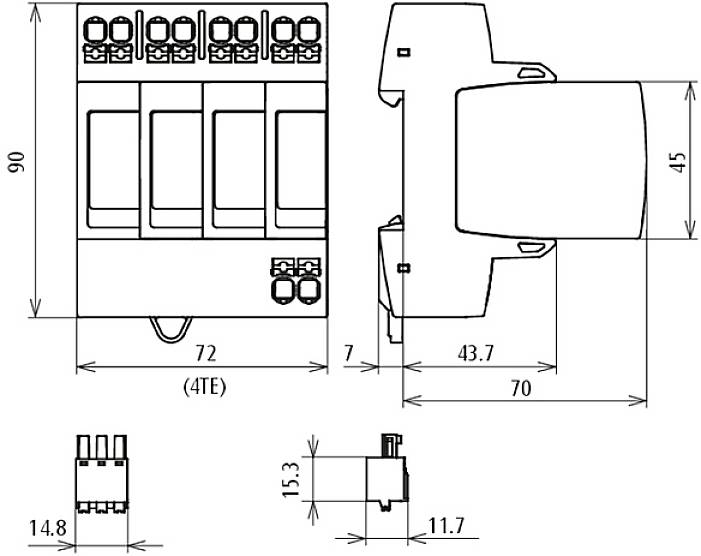

Technische Zeichnung eines elektrischen Geräts mit Abmessungen. Zeigt Front- und Seitenansicht mit Maßen in Millimetern.

1/4

Datenblatt (PDF)

Lieferung Mo., 23. Nov.

1 Stück

Anzahl

Stück

Gesamt (CHF 321.88 / Stück)

CHF 321.88

zzgl. MwSt.

Kostenfreier Versand

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m) Typ 2 + Typ 3
Höchste Dauerspannung: AC [L-PE] (UC) 275 V (50 / 60 Hz)
Höchste Dauerspannung: AC [N-PE] (UC) 255 V (50 / 60 Hz)
Nennableitstoßstrom: (8/20 µs) (In) 20 kA
Nennlaststrom bei V-Durchgangsverdrahtung: (IL) 40 A
Schutzpegel [L-PE] / [N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
Schutzpegel [L-PE] / [N-PE] bei 5 kA (UP): ≤ 1,5 / ≤ 1,5 kV
Ansprechzeit (tA): ≤ 100 ns
Zusätzliche externe Sicherung notwendig: nein
Kurzschlussfestigkeit (ISCCR): 25 kAeff
Max. netzseitiger Überstromschutz bei V-Durchgangsverdrahtung: 40 A gG
Max. netzseitiger Überstromschutz bei Stichverdrahtung
(Doppelanschluss 2 x 10 mm²) keine:
TOV-Spannung (UT) – Charakteristik: 335 V / 5 sec. – Festigkeit
TOV-Spannung (UT) – Charakteristik: 440 V / 120 min. – Festigkeit
Leckstrom: kein Leckstrom
Funktions- / Defektanzeige: grün / rot
Anzahl der Ports: 1
Anschlussquerschnitt: (min.) 1,5 mm² eindrähtig
Anschlussquerschnitt: (min.) 6 mm² feindrähtig
Anschlussquerschnitt: (max.) 10 mm² ein- / feindrähtig
Anschlussquerschnitt: (min.) mit Aderendhülse 1,5 mm²
Anschlussquerschnitt: (max.) mit Aderendhülse 6 mm²
Anschlussquerschnitt: (max.) mit Aderendhülse ohne Kragen 10 mm²
Montage auf 35 mm Hutschiene nach EN 60715
Gehäusewerkstoff: Thermoplast, Farbe rot, UL 94 V-0
Einbauort: Innenraum
Einbaumaße: 4 TE, DIN 43880
Zulassungen: KEMA, VDE
FM-Kontakte: Kontaktform Wechsler
Schaltleistung: AC 250 V / 0,5 A
Schaltleistung: DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A

Produkt-Art: Überspannungsableiter

Überspannungsschutz für: Verteilerschrank

Ableitstrom: 20 kA

Nennspannung: 230 V/AC
400 V/AC

Ansprechzeit (Details): ≤ 100 ns

Betriebstemperatur: -40 - +80 °C

: IP20

Herst.-Teilenr.: 942341

Herstellerfarbe: Rot

Normen: SPD nach EN 61643-11 / ... IEC 61643-11 Typ 2 / Class II

Abm.: (B x H x T) 72 x 90 x 70 mm

Breite: 72 mm

Höhe: 90 mm

Tiefe: 70 mm

Inhalt: 1 St.

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2734569 DEHN 942341 DG MP TT ACI 275 FM Überspannungsableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2734569 DEHN 942341 DG MP TT ACI 275 FM Überspannungsableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Beschreibung

Mehrpoliger Überspannungsableiter DEHNguard MP, Typ 2 nach EN 61643-11, bestehend aus Basisteil mit gesteckten Schutzmodulen und Doppel-Push-In-Anschlussklemme für Stich- und Durchgangsverdrahtung geeignet. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B – 1 und höher.
