DEHN 942310 DG MP TT 275 Überspannungsableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Ein rotes Überspannungsschutzgerät mit vier Moduleinsätzen. Die Module sind mit 'DEHNguard DG MOD 275' beschriftet.

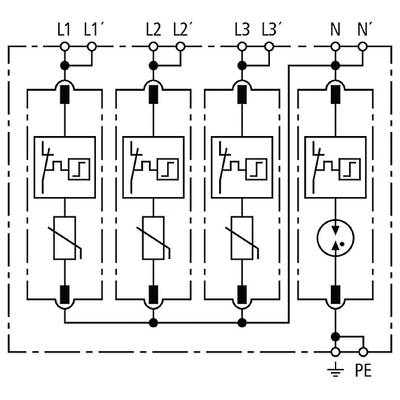

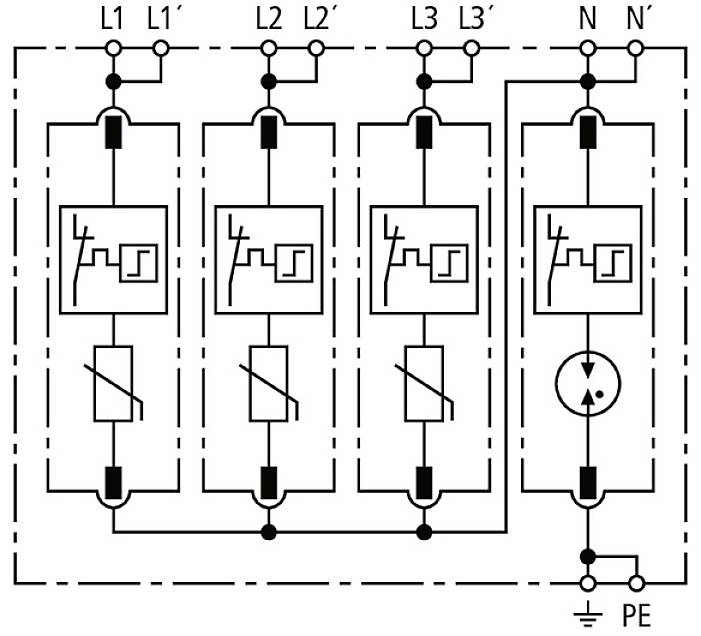

'Schaltplan eines dreiphasigen Schutzschalters mit vier Schaltkreisen, gekennzeichnet als L1, L2, L3 und N, sowie PE-Anschluss.'

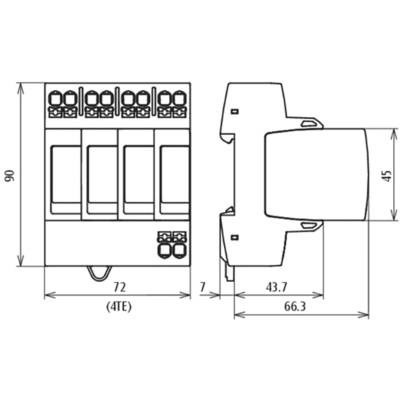

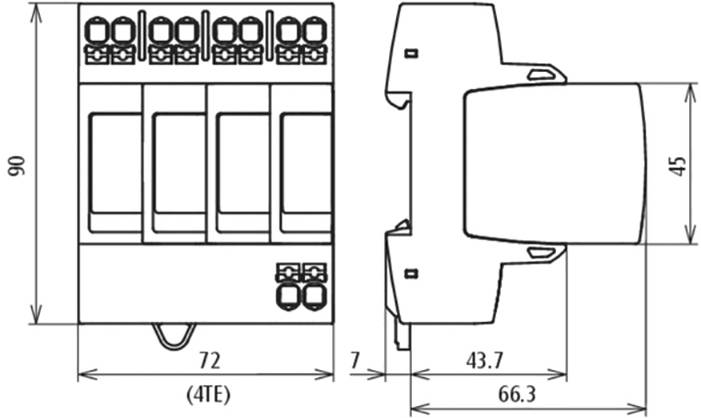

'Schaltplan für ein elektrisches Gerät, 90 mm hoch, 72 mm breit, mit 4 Einheiten (4TE). Zeigt Vorder- und Seitenansicht mit Maßen.'

1/3

Datenblatt (PDF)

Sofort-Lieferung Fr., 14. Aug.

4 Stück

Anzahl

Stück

Gesamt (CHF 136.86 / Stück)

CHF 136.86

zzgl. gesetzl. MwSt.

Nur noch 4 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m) Typ 2 + Typ 3
Höchste Dauerspannung: AC [L-PE] (UC) 275 V (50 / 60 Hz)
Höchste Dauerspannung: AC [N-PE] (UC) 255 V (50 / 60 Hz)
Nennableitstoßstrom: (8/20 µs) (In) 20 kA
Nennlaststrom bei V-Durchgangsverdrahtung: (IL) 40 A
Schutzpegel [L-PE] / [N-PE] (UP): ≤ 1,5 / ≤ 1,5 kV
Schutzpegel [L-PE] / [N-PE] bei 5 kA (UP): ≤ 1,5 / ≤ 1,5 kV
Ansprechzeit (tA): ≤ 100 ns
Zusätzliche externe Sicherung notwendig: nein
Kurzschlussfestigkeit (ISCCR): 25 kAeff
Max. netzseitiger Überstromschutz bei V-Durchgangsverdrahtung: 40 A gG
Max. netzseitiger Überstromschutz bei Stichverdrahtung
(Doppelanschluss 2 x 10 mm²) keine:
TOV-Spannung (UT) – Charakteristik: 335 V / 5 sec. – Festigkeit
TOV-Spannung (UT) – Charakteristik: 440 V / 120 min. – Festigkeit
Leckstrom: kein Leckstrom
Funktions- / Defektanzeige: grün / rot
Anzahl der Ports: 1
Anschlussquerschnitt: (min.) 1,5 mm² eindrähtig
Anschlussquerschnitt: (min.) 6 mm² feindrähtig
Anschlussquerschnitt: (max.) 10 mm² ein- / feindrähtig
Anschlussquerschnitt: (min.) mit Aderendhülse 1,5 mm²
Anschlussquerschnitt: (max.) mit Aderendhülse 6 mm²
Anschlussquerschnitt: (max.) mit Aderendhülse ohne Kragen 10 mm²
Montage auf 35 mm Hutschiene nach EN 60715
Gehäusewerkstoff: Thermoplast, Farbe rot, UL 94 V-0
Einbauort: Innenraum
Einbaumaße: 4 TE, DIN 43880
Zulassungen: KEMA, VDE
Schaltleistung: AC 250 V / 0,5 A
Schaltleistung: DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A

Produkt-Art: Überspannungsableiter

Überspannungsschutz für: Verteilerschrank

Ableitstrom: 20 kA

Nennspannung: 230 V/AC
400 V/AC

Ansprechzeit (Details): ≤ 25 ns

Betriebstemperatur: -40 - +80 °C

: IP20

Herst.-Teilenr.: 942310

Herstellerfarbe: Rot

Normen: SPD nach EN 61643-11 / ... IEC 61643-11 Typ 2 + Typ 3 / Class II + Class III

Abm.: (B x H x T) 72 x 90 x 70 mm

Breite: 72 mm

Höhe: 90 mm

Tiefe: 70 mm

Inhalt: 1 St.

Dokumente & Downloads

Datenblatt

Datenblatt 2734571 DEHN 942310 DG MP TT 275 Überspannungsableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2734571 DEHN 942310 DG MP TT 275 Überspannungsableiter Überspannungsschutz für: Verteilerschrank 20 kA 1 St.

Beschreibung

Mehrpoliger Überspannungsableiter DEHNguard MP, Typ 2 nach EN 61643-11, bestehend aus Basisteil mit gesteckten Schutzmodulen und Doppel-Push-In-Anschlussklemme für Stich- und Durchgangsverdrahtung geeignet. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen. Zum Einsatz im Blitz-Schutzzonen-Konzept an den Schnittstellen 0B – 1 und höher.
