DEHN 941310 DSH TT 255 Kombiableiter Überspannungsschutz für: Verteilerschrank 50 kA 1 St.

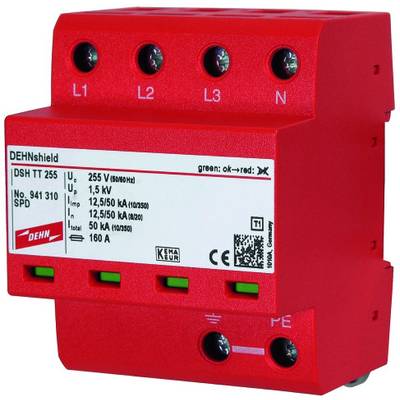

Roter Überspannungsschutz von Dehn für Niederspannungsnetze. Beschriftung zeigt technische Spezifikationen und Anschlüsse.

Datenblatt (PDF)

Lieferung Fr., 4. Sept.

5 Stück

Alternativen anzeigen

Anzahl

Stück

Gesamt (CHF 427.34 / Stück)

CHF 427.34

zzgl. gesetzl. MwSt.

Kostenfreier Versand

Nur noch 5 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

DEHN + SOEHNE Kombi-Ableiter TT- u. TN-S-Systeme DSH TT 255

Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter Typ 1 + Typ 2 auf Funkenstreckenbasis
Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung
Ermöglicht kompakten Blitzschutzpotentialausgleich inklusive Endgeräteschutz

Technische Daten

Netzform DC: neinNetzform IT: neinNetzform TN: neinNetzform TN-C: neinNetzform TN-C-S: neinNetzform TN-S: jaNetzform TT: jaNetzform sonstige: neinPolzahl: 4Blitzstoßstrom (10/350 µs): 50 kAHöchste Dauerspannung AC: 255 VNennspannung AC: 230 VSchutzpegel: 1,5 kVSchutzpegel L-N: 1,5 kVSchutzpegel N-PE: 1,5 kVFolgestromlöschfähigkeit: 25 kASpezifische Energie (W/R): 625 kJ/OhmMax. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 160 AMax. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 100 AMontageart: Hutschiene TH35Baugröße: 4 TEMax. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²Fernsignalisierung: neinSignalisierung am Gerät: optischPrüfklasse: Typ 1 und 2Integrierte Vorsicherung: neinEnergetisch koordinierte Schutzwirkung zum Endgerät: jaSpannungsschaltende Funkenstreckentechnologie: jaÜberstromgeschützter Spannungsabgriff: neinSchutzart (IP): IP20Verpackungseinheit: 1 StückMaße (cm): 115 × 90 × 90Bruttogewicht: 0,51 kg, Nettogewicht: 0,48 kgECLASS 7: Kombi-Ableiter für Energietechnik (27130808)

Produkt-Art: Kombiableiter

Überspannungsschutz für: Verteilerschrank

Ableitstrom: 50 kA

Nennspannung: 230 V
400 V

Ansprechzeit (Details): < 100 ns

Betriebstemperatur: -40 °C - +80 °C

: IP20

Herst.-Teilenr.: 941310

Typ: 1 + 2

Normen: KEMA, VDE, UL

Abm.: (B x H x T) 72 x 90 x 65 mm

Breite: 72 mm

Höhe: 90 mm

Tiefe: 65 mm

Inhalt: 1 St.

Gewicht: 0

: Hutschiene TH35

: 4

: IP20

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1968119 DEHN 941310 DSH TT 255 Kombiableiter Überspannungsschutz für: Verteilerschrank 50 kA 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1968119 DEHN 941310 DSH TT 255 Kombiableiter Überspannungsschutz für: Verteilerschrank 50 kA 1 St.

Beschreibung

Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis.Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A- 2.
