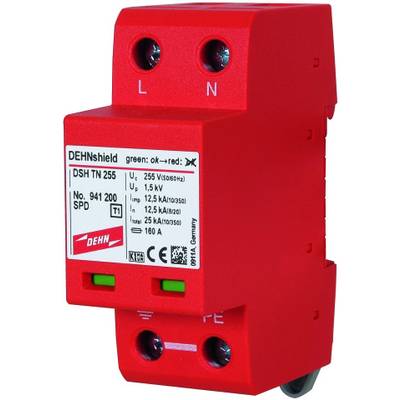

DEHN 941200 DSH TN 255 Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 25 kA 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
4 Stück
Alternativen anzeigen
Anzahl
Gesamt (CHF 210.87 / Stück)
CHF 210.87
zzgl. MwSt.
Kostenfreier Versand
Nur noch 4 Stück verfügbar
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
DEHN + SOEHNE Kombi-Ableiter TN-Systeme DSH TN 255
- Anschlussfertiger, anwendungsoptimierter Kombi-Ableiter Typ 1 + Typ 2 auf Funkenstreckenbasis
- Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung
- Ermöglicht kompakten Blitzschutzpotentialausgleich inklusive Endgeräteschutz
Technische Daten
- Netzform DC: neinNetzform IT: neinNetzform TN: jaNetzform TN-C: neinNetzform TN-C-S: neinNetzform TN-S: neinNetzform TT: neinNetzform sonstige: neinPolzahl: 2Blitzstoßstrom (10/350 µs): 25 kAHöchste Dauerspannung AC: 255 VNennspannung AC: 230 VSchutzpegel: 1,5 kVSchutzpegel L-PE: 1,5 kVSchutzpegel N-PE: 1,5 kVFolgestromlöschfähigkeit: 25 kASpezifische Energie (W/R): 156,25 kJ/OhmMax. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 160 AMax. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 100 AMontageart: Hutschiene TH35Baugröße: 2 TEMax. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²Fernsignalisierung: neinSignalisierung am Gerät: optischPrüfklasse: Typ 1 und 2Integrierte Vorsicherung: neinEnergetisch koordinierte Schutzwirkung zum Endgerät: jaSpannungsschaltende Funkenstreckentechnologie: jaÜberstromgeschützter Spannungsabgriff: neinSchutzart (IP): IP20Verpackungseinheit: 1 StückMaße (cm): 100 × 74 × 37Bruttogewicht: 0,266 kg, Nettogewicht: 0,25 kgECLASS 7: Kombi-Ableiter für Energietechnik (27130808)
- Produkt-Art
Überspannungsschutz-Ableiter
- Überspannungsschutz für
Verteilerschrank
- Ableitstrom
25 kA
- Nennspannung
230 V
- Betriebstemperatur
-40 °C - +80 °C
IP20
- Herst.-Teilenr.
941200
- Typ
1 + 2
- Herstellerfarbe
Mehrfarbig
- Normen
KEMA, VDE, UL
- Abm.
(L x B x H) 150 cm x 36 mm x 90 mm
- Länge
150 cm
- Breite
36 mm
- Höhe
90 mm
- Tiefe
65 mm
- Inhalt
1 St.
- Gewicht
0.27
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1967984 DEHN 941200 DSH TN 255 Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 25 kA 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1967984 DEHN 941200 DSH TN 255 Überspannungsschutz-Ableiter Überspannungsschutz für: Verteilerschrank 25 kA 1 St.
Beschreibung
Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. NichtausblasendePlatzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A- 2.
Ausführung
- Ausstattung: 255 V, 230 V, 35 mm², 25 mm², ja, nein
Lieferumfang
- Geliefert wird: DEHN Kombi-Ableiter TN-Systeme DSH TN 255, Verpackungseinheit: 1 Stk., EAN: 4013364138209
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
