DEHN 929166 DPA C8 D 4PPOE Überspannungsableiter 1 St.

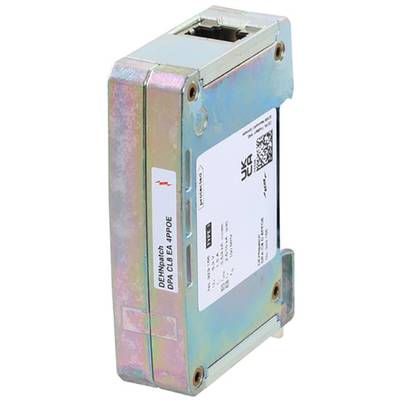

Metallelektronikgerät in Prismaform mit Etikett 'DEHNpatch DPA CL8 EA APPOE'. Das Produkt scheint ein Netzwerkteil zu sein.

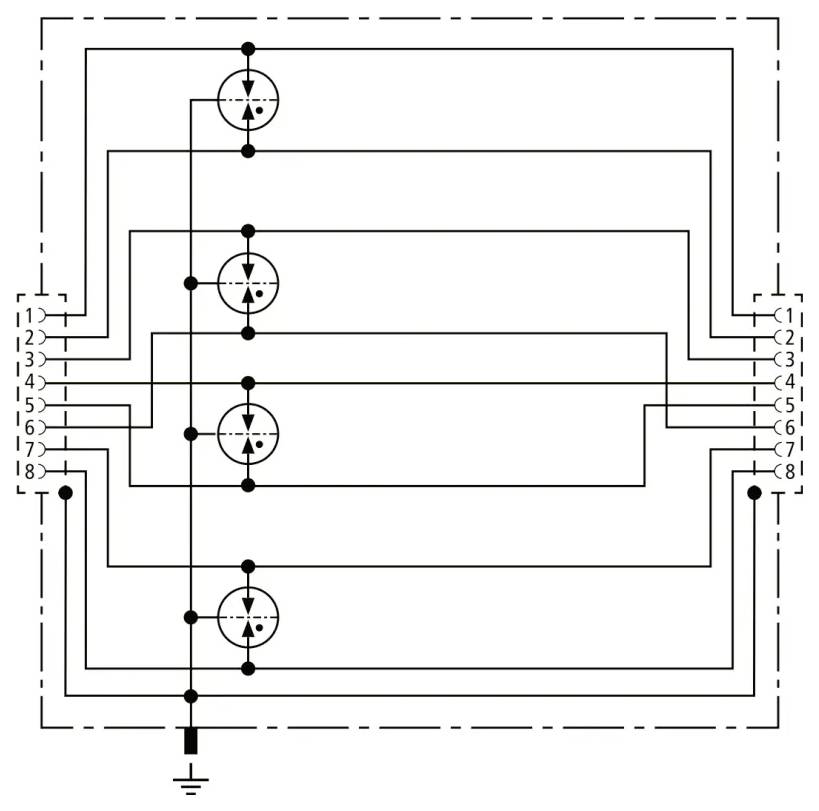

„Schaltplan einer Relaislogikschaltung mit vier Spulen und Kontakten, die miteinander verbunden sind, um ein elektrisches System zu steuern, am unteren Ende geerdet."

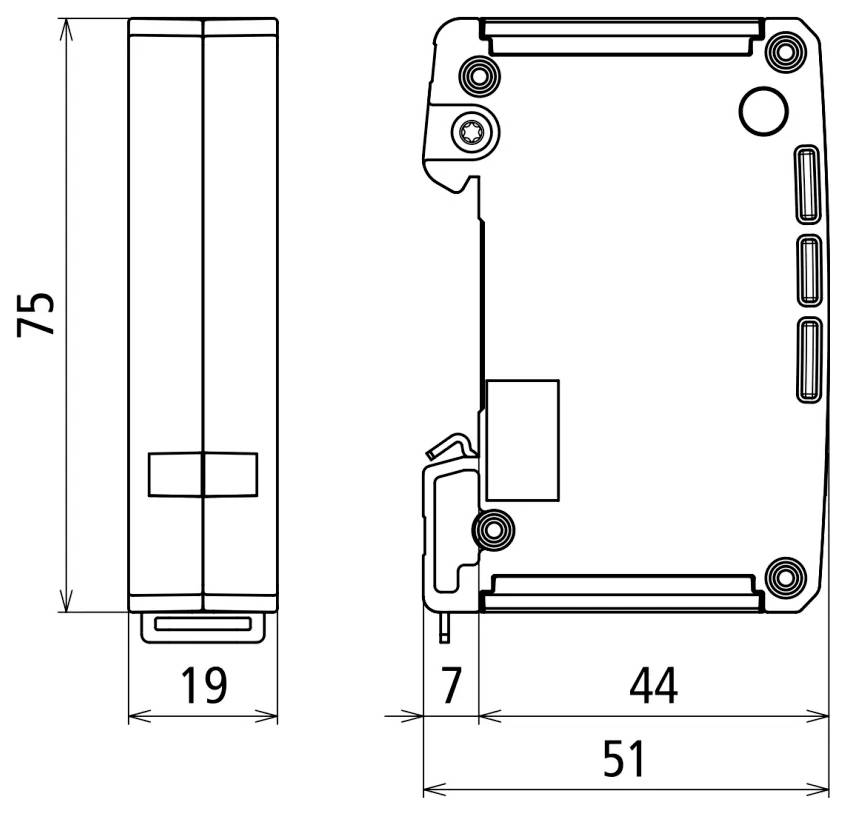

Eine technische Zeichnung zeigt die Abmessungen eines rechteckigen Geräts. Die Abmessungen betragen 75 bei 19 aus der Frontansicht und 51 bei 7 aus der Seitenansicht.

1/3

Datenblatt (PDF)

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 66.56 / Stück)

CHF 66.56

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

DEHN Blitzstromableiter 929166

19 mm Baubreite
RJ45 Anschlusstechnik
Für den Blitzschutz-Potentialausgleich

Technische Daten

Nennspannung (UN): 3,3 V
Höchste Dauerspannung DC (Uc): 3,3 V
Höchste Dauerspannung DC Pa-Pa (PoE) (Uc): 58 V
Nennstrom (IL): 1,5 A
D1 Blitzstoßstrom (10/350 μs) gesamt (Iimp): 4 kA
C2 Nennableitstoßstrom (8/20 μs) Ad-Ad (In): 2,5 kA
C2 Nennableitstoßstrom (8/20 μs) Ad-PG (In): 2,5 kA
C2 Nennableitstoßstrom (8/20 μs) gesamt (In): 10 kA
C2 Nennableitstoßstrom (8/20 μs) Pa-Pa (PoE) (In): 2,5 kA
Schutzpegel Ad-Ad bei In C2 (UP): ≤ 700 V
Schutzpegel Ad-PG bei In C2 (UP): ≤ 600 V
Schutzpegel Pa-Pa bei In C2 (PoE) (UP): ≤ 800 V
Schutzpegel Ad-Ad bei 1 kV/μs C3 (UP): ≤ 700 V
Schutzpegel Ad-PG bei 1 kV/μs C3 (UP): ≤ 600 V
Schutzpegel Pa-Pa bei 1 kV/μs C3 (PoE) (UP): ≤ 800 V
Grenzfrequenz (fG): 100 MHz
Kapazität Ad-Ad (C): ≤ 10 pF
Kapazität Ad-PG (C): ≤ 25 pF
Montage: 35 mm Hutschiene nach EN 60715
Anschluss Eingang/Ausgang: RJ45-Buchse/RJ45-Buchse
Belegung: 1/2, 3/6, 4/5, 7/8
Erdung: über 35 mm Hutschiene nach EN 60715
Gehäusewerkstoff: Zinkdruckguss
Farbe: blank
Gewicht: 167 g

Produkt-Art: Überspannungsableiter

Nennspannung: 3.3 V

Betriebstemperatur: -40 °C bis +80 °C

: IP20

Herst.-Teilenr.: 929166

Normen: IEC 61643-21 / EN 61643-21

Abm.: (B x H x T) 19 x 75 x 51 mm

Breite: 19 mm

Höhe: 75 mm

Tiefe: 51 mm

Inhalt: 1 St.

Dokumente & Downloads

Datenblatt

Datenblatt 2589588 DEHN 929166 DPA C8 D 4PPOE Überspannungsableiter 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2589588 DEHN 929166 DPA C8 D 4PPOE Überspannungsableiter 1 St.

Beschreibung

Universeller, platzsparender Blitzstrom-Ableiter in 19 mm Baubreite und RJ45 Anschlusstechnik für den Blitzschutz-Potentialausgleich. Schutz von Anwendungen in strukturierten Verkabelungen nach Klasse D bis 100 MHz, z. B. Industrial Ethernet, Datenverteilern, digitalen Kamerasystemen, Power over Ethernet (IEEE 802.3 konform bis 4PPoE) und generell Ethernet basierte Schnittstellenn. Schutz aller Adernpaare durch leistungsfähige Gasentladungsableiter. Voll geschirmte Adapterausführung mit RJ45 Buchsen ffür die Hutschienenmontage. Mit gehäuseseitigem zusätzlichem Schraubanschluss ffür die optionale Erdanbindung.
