DEHN 909731 DSH ZP B2 LSG TT 255 Überspannungsschutz-Ableiter Überspannungsschutz für: 40 mm Sammelschiene 30 kA 1 St.

Ein rotes elektrisches Schaltgerät für Überspannungsschutz mit technischen Aufdrucken und LED-Anzeigen, passend für Schalttafeleinbau.

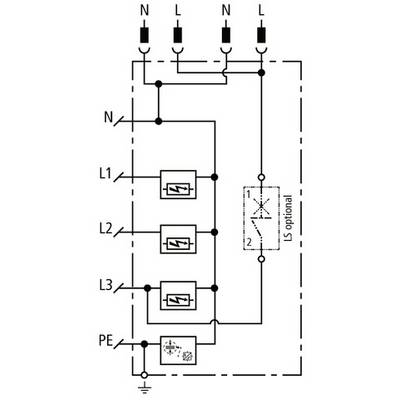

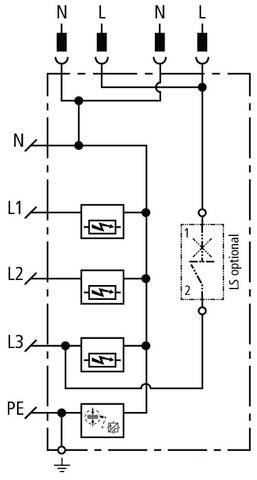

Schaltplan eines elektrischen Systems mit 3 Phasen (L1, L2, L3), Neutralleiter (N), Schutzleiter (PE) und optionaler Komponente (LS).

1/2

Lieferung Mo., 28. Sept.

12 Stück

Anzahl

Stück

Gesamt (CHF 284.88 / Stück)

CHF 284.88

zzgl. gesetzl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Kombi-Ableiter Typ1+2+3 DEHNshield ZP Basic 2 LSG für TT und TN-S-Systeme

Netzform DC: nein, Netzform IT: nein, Netzform TN: nein, Netzform TN-C: nein, Netzform TN-C-S: nein, Netzform TN-S: ja, Netzform TT: ja, Netzform sonstige: nein, 4, 30 kA, 255 V, 230 V, 1,5 kV, 25 kA, 14,06 kJ/Ohm, 160 A, Sammelschiene, 3 TE, 35 mm², 25 mm², Fernsignalisierung: nein, optisch, Typ 1 und 2 und 3, Integrierte Vorsicherung: nein

Technische Daten

Netzform DC: neinNetzform IT: neinNetzform TN: neinNetzform TN-C: neinNetzform TN-C-S: neinNetzform TN-S: jaNetzform TT: jaNetzform sonstige: neinPolzahl: 4Blitzstoßstrom (10/350 µs): 30 kAHöchste Dauerspannung AC: 255 VHöchste Dauerspannung DC: 230 VNennspannung AC: 230 VSchutzpegel L-N: 1,5 kVSchutzpegel N-PE: 1,5 kVFolgestromlöschfähigkeit: 25 kASpezifische Energie (W/R): 14,06 kJ/OhmMax. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 160 AMax. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 160 AMontageart: SammelschieneBaugröße: 3 TEMax. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²Fernsignalisierung: neinSignalisierung am Gerät: optischPrüfklasse: Typ 1 und 2 und 3Integrierte Vorsicherung: neinEnergetisch koordinierte Schutzwirkung zum Endgerät: jaSpannungsschaltende Funkenstreckentechnologie: jaÜberstromgeschützter Spannungsabgriff: neinSchutzart (IP): IP30Verpackungseinheit: 1 StückMaße (cm): 225 × 118 × 65Bruttogewicht: 0,765 kg, Nettogewicht: 0,661 kgECLASS 7: Kombi-Ableiter für Energietechnik (27130808)

Produkt-Art: Überspannungsschutz-Ableiter

Überspannungsschutz für: 40 mm Sammelschiene

Ableitstrom: 30 kA

Ausführung: DSH ZP B2 LSG TT 255

Herst.-Teilenr.: 909731

Typ: Kombi-Ableiter Typ 1 + Typ 2 + Typ 3

Passend für (Details): für TT- und TN-S-Systeme (3+1-Schaltung)

Normen: EN 61643-11. VDE-AR-N 4100. DIN VDE 0100-443

Inhalt: 1 St.

: Sammelschiene

: 30 kA

: 4

: FALSE

: 25 kA

: 255 V

: 230 V

: Typ 1 und 2

: 1.5 kV

: optisch

: IP30

: 1.5 kV

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: TRUE

: FALSE

: FALSE

Dokumente & Downloads

Information

Information 2750897 DEHN 909731 DSH ZP B2 LSG TT 255 Überspannungsschutz-Ableiter Überspannungsschutz für: 40 mm Sammelschiene 30 kA 1 St.

Schaltplan

Schaltplan 2750897 DEHN 909731 DSH ZP B2 LSG TT 255 Überspannungsschutz-Ableiter Überspannungsschutz für: 40 mm Sammelschiene 30 kA 1 St.

Beschreibung

Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung). Nachträgliche Integration eines einpoligen B6 Leitungsschutzschalters möglich zur Realisierung einer Spannungsversorgung des intelligenten Messystems. Zwei Buchsen für die 230 V Spannungsversorgung (N und L) jeweils für RfZ / APZ gem. VDE-AR-N 4100 sind im Gerät integriert; zum Einsatz auf dem 40 mm Sammelschienensystem im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden ohne äußeres Blitzschutzsystem (auch mit Freileitungseinspeisung).
