DEHN 909131 DSH ZP B2 LSG A TT 255 Überspannungsschutz-Ableiter Überspannungsschutz für: 40 mm Sammelschiene Piece 1 St.

Roter Überspannungsschutzmodul mit abgebildetem Schaltplan, technischen Spezifikationen und Anschlüssen oben.

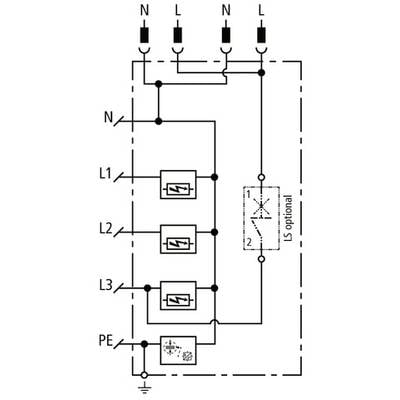

Schaltschema: Verbindung von N- und L-Leitern zu Schutzkomponenten, optionaler Schalter LS, Erdung PE unten.

1/2

Lieferung Fr., 4. Sept.

18 Stück

Anzahl

Stück

Gesamt (CHF 288.58 / Stück)

CHF 288.58

zzgl. gesetzl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Kombi-Ableiter Typ1+2+3 DEHNshield ZP + LS Basic 2 LSG für TT und TN-S-Systeme

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz
im Hauptstromversorgungssystem (3+1-Schaltung)
bei Gebäuden ohne äußeren Blitzschutz (auch mit
Freileitungseinspeisung).
Preis bezieht sich auf: 1 - STK

Technische Daten

Netzform DC: neinNetzform IT: neinNetzform TN: neinNetzform TN-C: neinNetzform TN-C-S: neinNetzform TN-S: jaNetzform TT: jaNetzform sonstige: neinPolzahl: 4Blitzstoßstrom (10/350 µs): 30 kAHöchste Dauerspannung AC: 255 VHöchste Dauerspannung DC: 230 VNennspannung AC: 230 VSchutzpegel L-N: 1,5 kVSchutzpegel N-PE: 1,5 kVFolgestromlöschfähigkeit: 25 kASpezifische Energie (W/R): 14,06 kJ/OhmMax. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 160 AMax. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 160 AMontageart: SammelschieneBaugröße: 3 TEMax. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²Fernsignalisierung: neinSignalisierung am Gerät: optischPrüfklasse: Typ 1 und 2 und 3Integrierte Vorsicherung: neinEnergetisch koordinierte Schutzwirkung zum Endgerät: jaSpannungsschaltende Funkenstreckentechnologie: jaÜberstromgeschützter Spannungsabgriff: jaSchutzart (IP): IP30Verpackungseinheit: 1 StückMaße (cm): 225 × 118 × 65Bruttogewicht: 0,873 kg, Nettogewicht: 0,769 kgECLASS 7: Kombi-Ableiter für Energietechnik (27130808)

Produkt-Art: Überspannungsschutz-Ableiter

Überspannungsschutz für: 40 mm Sammelschiene

Herst.-Teilenr.: 909131

Inhalt: 1 St.

Verpackungsart: Piece

Gewicht: 0.87

: Sammelschiene

: 50 kA

: 4

: FALSE

: 25 kA

: 255 V

: 230 V

: Typ 1 und 2

: 1.5 kV

: optisch

: IP30

: 1.5 kV

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: TRUE

: FALSE

: FALSE

UKCA: Ja

Dokumente & Downloads

Information

Information 2750899 DEHN 909131 DSH ZP B2 LSG A TT 255 Überspannungsschutz-Ableiter Überspannungsschutz für: 40 mm Sammelschiene Piece 1 St.

Schaltplan

Schaltplan 2750899 DEHN 909131 DSH ZP B2 LSG A TT 255 Überspannungsschutz-Ableiter Überspannungsschutz für: 40 mm Sammelschiene Piece 1 St.

Beschreibung

Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) mit 230 V Spannungsversorgung (N und L) jeweils für RfZ / APZ gem. VDE-AR-N 4100. Inklusive eines einpoligen B6 Leitungsschutzschalter für die Spannungsversorgung des intelligenten Messystems gem. VDE-AR-N 4100, mit plombierbarer Schutzabdeckung; zum Einsatz auf dem 40 mm Sammelschienensystem im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden ohne äußeres Blitzschutzsystem (auch mit Freileitungseinspeisung). 2 x Buchse und 2 x Stecker zur einfachen Verdrahtung des intelligenten Messystems sind im Lieferumfang enthalten.
