DEHN 900396 DSH ZP B TT 255 Kombiableiter Überspannungsschutz für: 40 mm Sammelschiene 30 kA Piece 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
6 Stück
Anzahl
Gesamt (CHF 153.52 / Stück)
CHF 153.52
zzgl. gesetzl. MwSt.
Nur noch 6 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Kurzbeschreibung
Der DEHNshield ZP Basic ist ein mehrpoliger Kombiableiter vom Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Er ermöglicht den werkzeugfreien Anschluss an ein 40-mm-Sammelschienensystem im Zählerplatzraum und bietet Endgeräteschutz. Der Ableiter schützt Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen, und erfüllt alle Anforderungen der DIN VDE 0100-534. Er ist direkt am Speisepunkt der elektrischen
Kombiableiter Typ1+2 DEHNshield ZP Basic für dreiphasige TT und TN-S-Systeme
Highlights & Details
- Netzform DC: nein, Netzform IT: nein, Netzform TN: nein, Netzform TN-C: nein, Netzform TN-C-S: nein, Netzform TN-S: ja, Netzform TT: ja, Netzform sonstige: nein, 4, 30 kA, 255 V, 230 V, 1,5 kV, 25 kA, 225 kJ/Ohm, Sammelschiene, 3 TE, 50 mm², 35 mm², Fernsignalisierung: nein, optisch, Typ 1 und 2, Integrierte Vorsicherung: nein, Energetisch koordinierte Schutzwirkung zum Endgerät: ja
Technische Daten
- Netzform DC: neinNetzform IT: neinNetzform TN: neinNetzform TN-C: neinNetzform TN-C-S: neinNetzform TN-S: jaNetzform TT: jaNetzform sonstige: neinPolzahl: 4Blitzstoßstrom (10/350 µs): 30 kAHöchste Dauerspannung AC: 255 VNennspannung AC: 230 VSchutzpegel L-N: 1,5 kVSchutzpegel N-PE: 1,5 kVFolgestromlöschfähigkeit: 25 kASpezifische Energie (W/R): 225 kJ/OhmMontageart: SammelschieneBaugröße: 3 TEMax. Leiterquerschnitt starr (ein-/mehrdrähtig): 50 mm²Max. Leiterquerschnitt flexibel (feindrähtig): 35 mm²Fernsignalisierung: neinSignalisierung am Gerät: optischPrüfklasse: Typ 1 und 2Integrierte Vorsicherung: neinEnergetisch koordinierte Schutzwirkung zum Endgerät: jaSpannungsschaltende Funkenstreckentechnologie: neinÜberstromgeschützter Spannungsabgriff: neinSchutzart (IP): IP30Verpackungseinheit: 1 StückMaße (cm): 217 × 115 × 65Bruttogewicht: 0,737 kg, Nettogewicht: 0,643 kgECLASS 7: Kombi-Ableiter für Energietechnik (27130808)
- Produkt-Art
Kombiableiter
- Überspannungsschutz für
40 mm Sammelschiene
- Ableitstrom
30 kA
- Ausführung
DEHNshield ZP Basic
- Herst.-Teilenr.
900396
- Typ
Typ 1 und 2
- Passend für (Details)
40mm Sammelschienensystem im Zählerplatzraum. Speisepunkt der elektrischen Anlage im Wohngebäude
- Normen
EN 61643-11. DIN VDE 0100-534
- Abm.
(B x H x T) 115 x 217 x 65 cm
- Breite
115 cm
- Höhe
217 cm
- Tiefe
65 cm
- Inhalt
1 St.
- Verpackungsart
Piece
- Gewicht
1.05
Sammelschiene
30 kA
4
3 TE
FALSE
25 kA
255 V
230 V
Typ 1 und 2
1.5 kV
optisch
IP30
1.5 kV
FALSE
225 kJ/Ohm
TRUE
FALSE
FALSE
FALSE
FALSE
TRUE
TRUE
FALSE
FALSE
- UKCA
Ja
Dokumente & Downloads
Information
Information 2750028 DEHN 900396 DSH ZP B TT 255 Kombiableiter Überspannungsschutz für: 40 mm Sammelschiene 30 kA Piece 1 St.

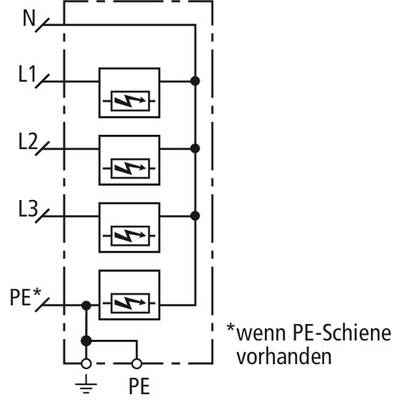

Schaltplan
Schaltplan 2750028 DEHN 900396 DSH ZP B TT 255 Kombiableiter Überspannungsschutz für: 40 mm Sammelschiene 30 kA Piece 1 St.
Beschreibung
Mehrpoliger Kombiableiter DEHNshield ZP Basic, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Werkzeugfrei direkt auf ein 40mm Sammelschienensystem im Zählerplatzraum aufrastbar. Ermöglicht Endgeräteschutz. Zum Schutz von Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen. Erfüllt alle Anforderungen der DIN VDE 0100-534. Einsetzbar direkt am Speisepunkt der elektrischen Anlage im Wohngebäude.
Ausführung
- Ausstattung: 255 V, 230 V, 50 mm², 35 mm², nein, nein
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
