DEHN 472420 PAS EX 1+9AP M10 V2A Potentialausgleichsschiene 1 St.

Blauer Montagesatz mit Metallstreifen und Schrauben. Hauptkomponenten: blauer Kunststoffhalter, Metallstreifen mit Bolzen, zwei Schrauben.

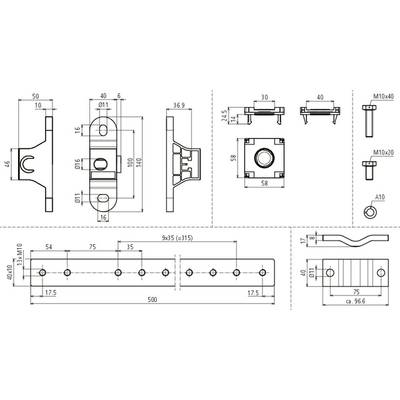

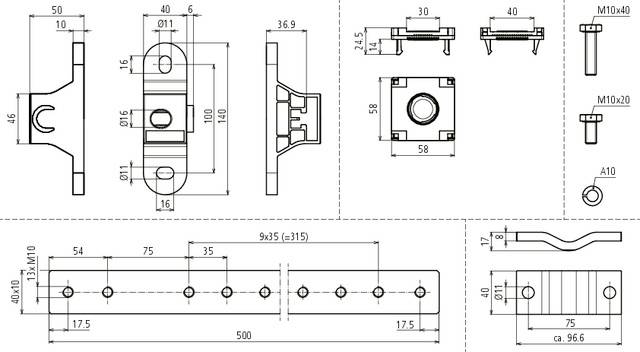

Technische Zeichnung eines mechanischen Bauteils mit Front-, Seiten- und Draufsicht. Maße und Bohrlochabstände sind angegeben.

1/2

Datenblatt (PDF)

Lieferung Mo., 14. Sept.

Anzahl

Stück

Gesamt (CHF 184.97 / Stück)

CHF 184.97

zzgl. gesetzl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produkt-Art: Potentialausgleichsschiene

Ausführung: 472420 PAS EX 1+9AP M10 V2A

Herst.-Teilenr.: 472420

Typ: Potentialausgleichsschiene

Passend für (Details): Ex-Zonen 1 und 2 (Gase. Dämpfe. Nebel) und Ex-Zonen 21 und 22 (Stäube). Innenbereich. Außenbereich

Inhalt: 1 St.

Dokumente & Downloads

Datenblatt

Datenblatt 2750491 DEHN 472420 PAS EX 1+9AP M10 V2A Potentialausgleichsschiene 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2750491 DEHN 472420 PAS EX 1+9AP M10 V2A Potentialausgleichsschiene 1 St.

Information

Information 2750491 DEHN 472420 PAS EX 1+9AP M10 V2A Potentialausgleichsschiene 1 St.

Beschreibung

Zündfunkenfreie Ex-Potentialausgleichsschiene zum Einbinden von metallischen Leitern und Leitungen in den Blitzschutz-Potentialausgleich nach VDE 0185-305-3 (IEC 62305-3) sowie den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100 Teil 410/540. Einsatz in Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel) und Ex-Zonen 21 und 22 (Stäube) Explosionsgruppe IIC (Sicherheitsfaktor 1) nach CLC 50703-2. Entspricht Temperaturklasse T4 sowie DIN EN 62561-1 (VDE 0185-561-1) Blitzstromtragfähigkeitsklasse H (100kA). Schraubensicherung gegen Selbstlockern nach VDE 0185-305-3 Beiblatt 2. Einsatz sowohl im Innenbereich als auch im Außenbereich zulässig. Um Whiskerbildung im Ex-Bereich zu vermeiden, wird der Einsatz von verzinnten Presskabelschuhen mit einer Nickelsperrschicht empfohlen. Das Produkt besitzt folgende Anschlüsse: 1x Flach (M10 x 40 mm mit Federring) und 9x Kabelschuh (M10 x 20 mm mit Federring).
