Name: DEHN 472411 PAS EX 7AP M10 V2A Potentialausgleichsschiene 1 St.
Brand: DEHN
SKU: 2750490
Availability: BackOrder

Metallschiene mit sechs Schrauben befestigt, an blauen Halterungen montiert.

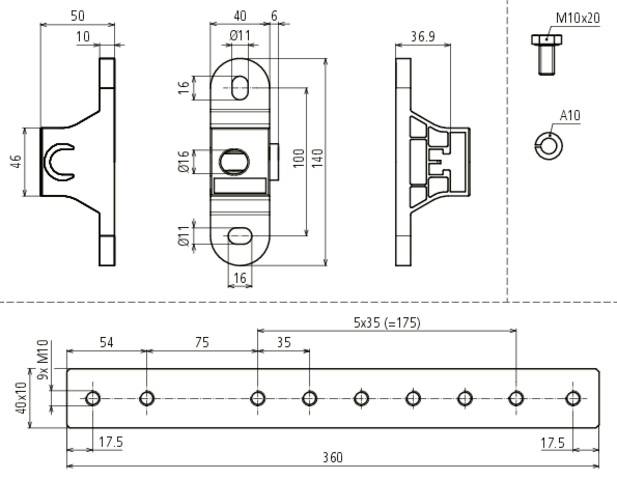

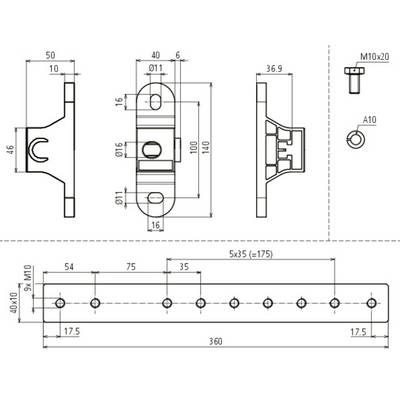

Technische Zeichnung zeigt Maße und Ansichten eines Metallbauteils mit Bohrungen und Schraubenlöchern. Maße in Millimetern angegeben.

1/2

Datenblatt (PDF)

Lieferung Mi., 9. Dez.

Anzahl

Stück

Gesamt (CHF 103.95 / Stück)

CHF 103.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

PA-Schiene f. EX-Bereich Zone 1/21 2/22 für 7x Kabelschuhanschluss

Aufbau modular, ohne Abdeckhaube, Isolator: ja, Explosionsgeprüfte Ausführung: ja, 50 mm, 140 mm, 382 mm, 7, Edelstahl 304 (V2A), unbehandelt

Technische Daten

Bauform: Aufbau modular Ausführung: ohne Abdeckhaube Isolator: ja Explosionsgeprüfte Ausführung: ja Höhe: 50 mm Breite: 140 mm Länge: 382 mm Anzahl der Anschlüsse Leitung bis 95 mm² starr: 7 Werkstoff der Kontaktschiene: Edelstahl 304 (V2A) Oberfläche der Kontaktschiene: unbehandelt Werkstoff der Klemme: Edelstahl 304 (V2A) Oberfläche der Klemme: unbehandelt Verpackungseinheit: 1 Stück Maße (cm): 545 × 90 × 70 Bruttogewicht: 1,648 kg, Nettogewicht: 1,436 kg ECLASS 7: Potenzialausgleich-Schiene (27140307)

Produkt-Art: Potentialausgleichsschiene

Ausführung: ohne Abdeckhaube

Herst.-Teilenr.: 472411

Typ: PAS EX 7AP M10 V2A

Passend für (Details): Ex-Zonen 1 und 2 (Gase. Dämpfe. Nebel) und Ex-Zonen 21 und 22 (Stäube)

Abm.: (L x B x H) 382 x 140 x 50 mm

Länge: 382 mm

Breite: 140 mm

Höhe: 50 mm

Inhalt: 1 St.

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2750490 DEHN 472411 PAS EX 7AP M10 V2A Potentialausgleichsschiene 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2750490 DEHN 472411 PAS EX 7AP M10 V2A Potentialausgleichsschiene 1 St.

Information

Information 2750490 DEHN 472411 PAS EX 7AP M10 V2A Potentialausgleichsschiene 1 St.

Beschreibung

Zündfunkenfreie Ex-Potentialausgleichsschiene zum Einbinden von metallischen Leitern und Leitungen in den Blitzschutz-Potentialausgleich nach VDE 0185-305-3 (IEC 62305-3) sowie den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100 Teil 410/540. Einsatz in Ex-Zonen 1 und 2 (Gase, Dämpfe, Nebel) und Ex-Zonen 21 und 22 (Stäube) Explosionsgruppe IIC (Sicherheitsfaktor 1) nach CLC 50703-2. Entspricht Temperaturklasse T4 sowie DIN EN 62561-1 (VDE 0185-561-1) Blitzstromtragfähigkeitsklasse H (100kA). Schraubensicherung gegen Selbstlockern nach VDE 0185-305-3 Beiblatt 2. Einsatz sowohl im Innenbereich als auch im Außenbereich zulässig. Um Whiskerbildung im Ex-Bereich zu vermeiden, wird der Einsatz von verzinnten Presskabelschuhen mit einer Nickelsperrschicht empfohlen. Das Produkt besitzt folgende Anschlüsse: 7x Kabelschuh (M10 x 20 mm mit Federring).
