Name: DEHN 319229 KS 7.10 7.10 FL40 ZP V4A Kreuzstück
Brand: DEHN
SKU: 2750915
Availability: BackOrder

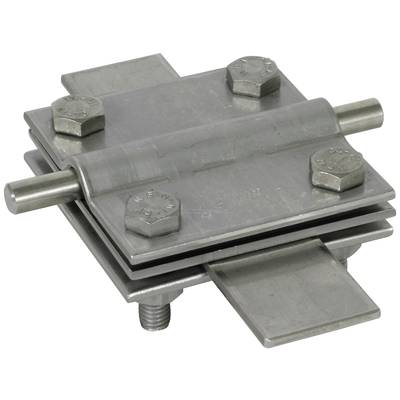

Metallplatte mit zentralem Scharnier, zwei herausragenden Stiften und vier Schrauben an den Ecken, verwendet für industrielle Verbindungen.

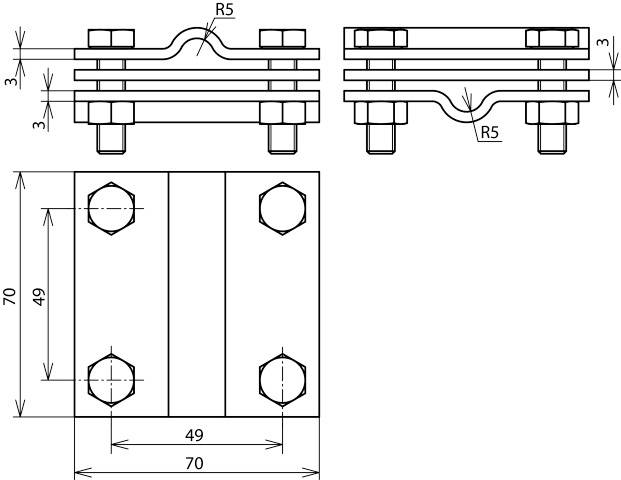

Technische Zeichnung eines Bauteils mit Maßen: 70x49 mm, vier Schraubenlöcher, doppelseitiges Wellendesign, Radius R5.

1/2

Datenblatt (PDF)

Lieferung Mo., 7. Dez.

Anzahl

Stück

Gesamt (CHF 19.95 / Stück)

CHF 19.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Kreuzstück NIRO (V4A) f. Rd 7-10/7-10mm Rd 7-10/Fl 40mm-Fl 40/40mm m. Zwischenpl

T-/Kreuz-/Parallel-Verbinder, 7..10 mm, 30..40 mm, Edelstahl 316 (V4A), unbehandelt, Sechskantschraube, 100 kA

Technische Daten

Art des Verbinders: T-/Kreuz-/Parallel-Verbinder Rundleiterdurchmesser Leiter 1: 7..10 mm Flachleiterbreite Leiter 1: 30..40 mm Flachleiterbreite Leiter 2: 30..40 mm Werkstoff: Edelstahl 316 (V4A) Oberflächenschutz: unbehandelt Art der Befestigungsschrauben: Sechskantschraube Blitzstromtragfähigkeit (10/350 µs): 100 kA Verpackungseinheit: 1 Stück Maße (cm): 70 × 70 × 35 Bruttogewicht: 0,414 kg, Nettogewicht: 0,409 kg ECLASS 7: Verbinder für Blitzschutz (27140304)

Produkt-Art: Kreuzstück

Herst.-Teilenr.: 319229

Abm.: (L x B x H) 70 cm x 70.0000 mm x 70.0000 mm

Länge: 70 cm

Breite: 70.0000 mm

Höhe: 70.0000 mm

Tiefe: 35.0000 mm

Inhalt: 1 St.

: unbehandelt

: Kreuzverbinder

: Sechskantschraube

: Edelstahl 316 (V4A)

: 100 kA

: 7.0-10.0 mm

: 30.0-40.0 mm

: 30.0-40.0 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2750915 DEHN 319229 KS 7.10 7.10 FL40 ZP V4A Kreuzstück

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2750915 DEHN 319229 KS 7.10 7.10 FL40 ZP V4A Kreuzstück

Information

Information 2750915 DEHN 319229 KS 7.10 7.10 FL40 ZP V4A Kreuzstück

Beschreibung

Kreuzstück nach DIN EN 62561-1, für ober- und unterirdische Verbindung von Rund- und Flachleitern (Breite bis 40 mm). Ausführung mit Zwischenplatte und Schrauben M8.

Ausführung

Ausstattung: 7..10 mm, 30..40 mm, 30..40 mm

Lieferumfang

Geliefert wird: DEHN Kreuzstück NIRO f.Rd 7-10/Fl 30-40mm KS7.107.10FL40ZPV4A, Verpackungseinheit: 1 Stk., EAN: 4013364108752

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

Beschreibung

Kreuzstück nach DIN EN 62561-1, für ober- und unterirdische Verbindung von Rund- und Flachleitern (Breite bis 40 mm). Ausführung mit Zwischenplatte und Schrauben M8.
