DEHN 105351 DBS KB D50 RA620 STTZN Dreibeinstativ höhenverstellbar 1 St.

Metallische Dreibein-Halterung mit verstellbaren Beinen und zentralem Rohranschluss, verwendet für Antennen- oder Mastmontage.

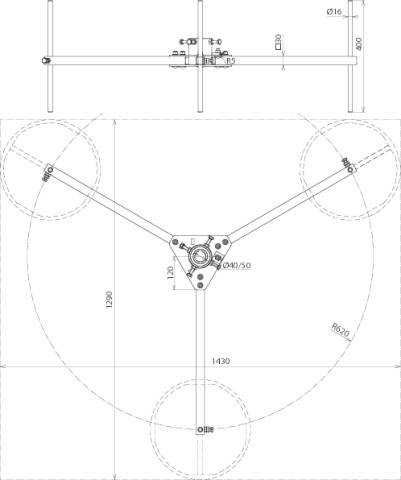

Technische Zeichnung eines dreibeinigen Stativs mit Maßen und Details zu Schrauben und Abständen. Oben Draufsicht, unten Seitenansicht.

1/2

Datenblatt (PDF)

Lieferung Fr., 2. Okt.

Anzahl

Stück

Gesamt (CHF 342.23 / Stück)

CHF 342.23

zzgl. gesetzl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Dreibeinstativ höhenverstellbar und klappbar für Rohre D 50 mm NW 10° St/tZn

Fangstangenhalter,Fangstangensockel,Sockel,Standfuss,Stativ,Unterlage

Technische Daten

Produkt-Art: Dreibeinstativ höhenverstellbar

Herst.-Teilenr.: 105351

Inhalt: 1 St.

: Stativ

: feuerverzinkt

: 11.5 kg

: 1240 mm

: Stahl

Dokumente & Downloads

Datenblatt

Datenblatt 2750653 DEHN 105351 DBS KB D50 RA620 STTZN Dreibeinstativ höhenverstellbar 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2750653 DEHN 105351 DBS KB D50 RA620 STTZN Dreibeinstativ höhenverstellbar 1 St.

Information

Information 2750653 DEHN 105351 DBS KB D50 RA620 STTZN Dreibeinstativ höhenverstellbar 1 St.

Beschreibung

Dreibeinstativ zum freien Errichten von Stützrohren DEHNiso-Combi (D50 Länge 3200 mm). Zum Errichten mit Betonsockeln mit Keiltechnik, ohne zusätzliche Befestigung an Konstruktionselementen. Mit Anpassung an die Dachneigung bis max. 10°. Ausführung klappbar, speziell für die innenverlegte HVI Leitung im Stützrohr. Um den Biegeradius der HVI Leitung unten am Dreibeinstativ einzuhalten, werden zwei Betonsockel unterhalb des Schenkels und einer oberhalb positioniert.
