Name: Deditec UC-CAN-U-O8-M8 UC-CAN-U-O8-M8 I/O Modul CAN Bus, USB Anzahl Eingänge: 8 x Anzahl Ausgänge: 8 x Anzahl I/O: 16 24
Brand: Deditec
SKU: 3796610
Availability: BackOrder

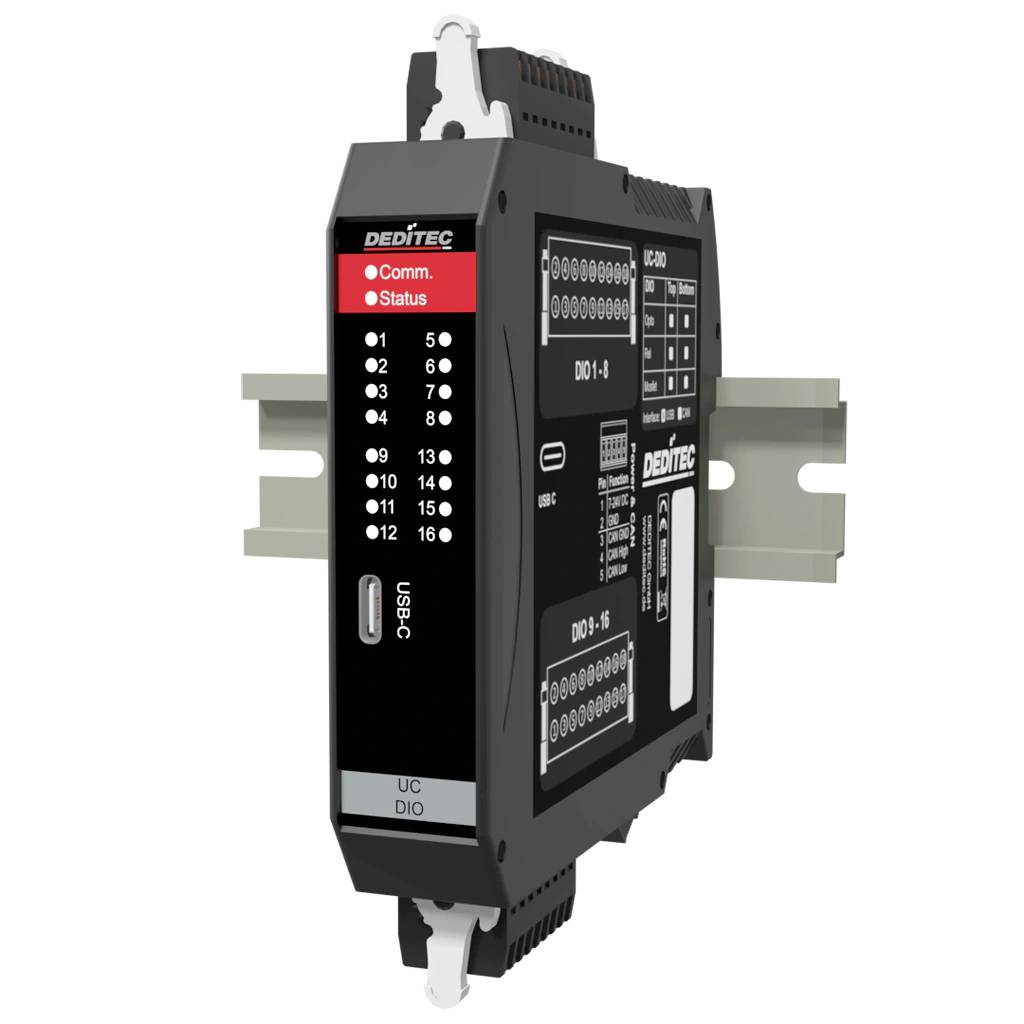

Schwarzes DEDITEC UC-DIO DIN-Schienen-Digital-E/A-Modul mit Kommunikations-/Statusindikatoren und nummerierten Kanal-LEDs.

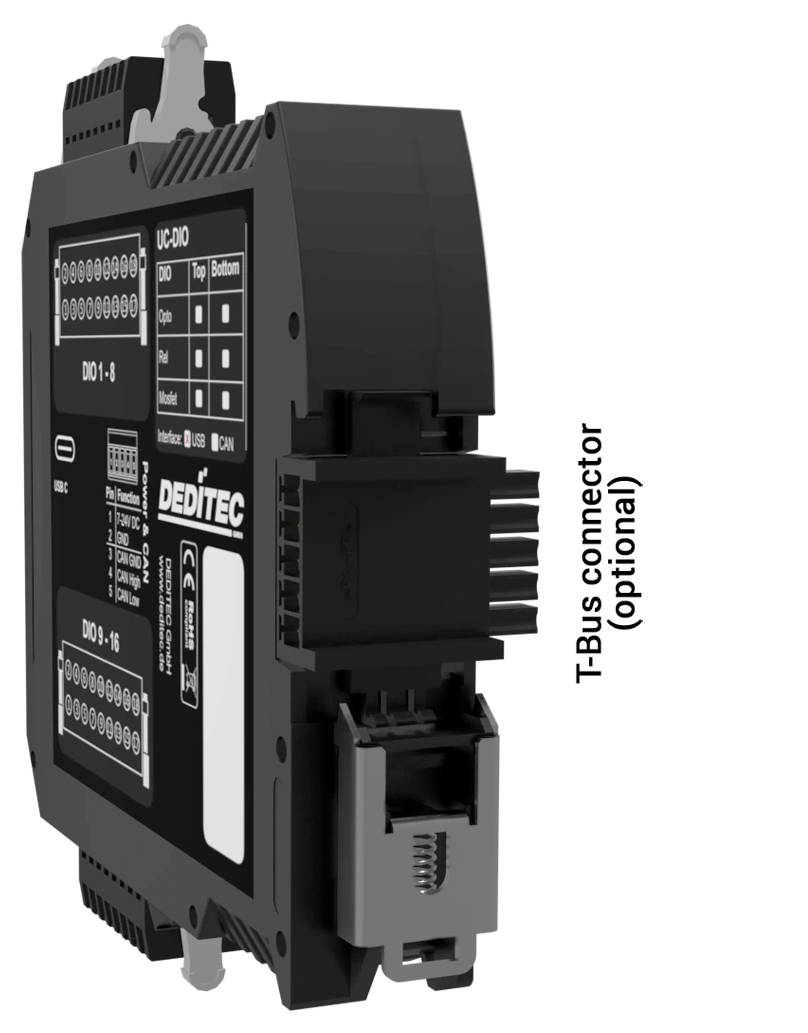

Industrielles DIN-Schienen-Modul mit der Bezeichnung „DETEC" mit Schraubklemmenblöcken und einem optionalen „T-Bus-Stecker" an der Seite.

1/2

Datenblatt (PDF)

Lieferung Mo., 26. Okt.

Anzahl

Stück

Gesamt (CHF 383.95 / Stück)

CHF 383.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

CAN Modul mit 8 DIO EA – can ea dio modul – 8 Optokoppler Eingänge und 8 digitalen Ausgänge (MOSFET) - mit USB-Konfigurationsschnittstelle

USB 2.0 Interface bis zu 480 Mbit/s
Schnelle Inbetriebnahme durch Plug-and-Play-Integration
Ansteuerung: API für Windows und Linux (DELIB-Treiberbibliothek), Command Line Interface
CAN-Interface nach ISO 11898
Offenes CAN Protokoll (RAW CAN)
Automatischer Sende- / Empfangsmodus
Galvanisch getrennt bis 500 V
Max. Schaltspannung: 36 V DC
Min. Schaltspannung: 2,8 V DC
Max. Schaltstrom: 3 A DC
Max. Schaltleistung: 108 W DC
Timeout-Schutz-Funktion (per Software konfigurierbar)
Status LED für jeden Ausgang
Art: Optokoppler AC / DC
Signalpegel: ±5 V bis ±15 V oder ±15 V bis ±30 V
16 Bit Zähler je Kanal (bis 100Hz)
Erkennt einen Wechsel von Low auf High und High auf Low Pegel (Flip-Flop)
Status LED für jeden Kanal

Technische Daten

Tiefe: 111 mm
Luftfeuchtigkeit: max. 90 % (nicht kondensierend)
Anschluss über fehlsteckgeschützte, steckbare Phoenix Contact Federkraftklemmen

Produkt-Art: I/O Modul

Schnittstellen: CAN Bus
USB

Typ: UC-CAN-U-O8-M8

Betriebsspannung: 24 V/DC

Max. Betriebstemperatur: 50 °C

Min. Betriebstemperatur: 10 °C

Betriebsspannung (Details): 7 V bis 24 V DC

Betriebstemperatur: 10 bis 50 °C

Anzahl I/O: 16

Anzahl Eingänge: 8 x

Anzahl Ausgänge: 8 x

Abm.: (B x H) 22.5 mm x 120 mm

Max. Stromaufnahme: 130 mA

Höhe: 120 mm

Breite: 22.5 mm

Herst.-Teilenr.: UC-CAN-U-O8-M8

Ausführung: Hutschienenmodul (DIN-Rail) im robusten Gehäuse mit galvanischer Trennung

Ausgänge: 8x digitale MOSFET P-Kanal Ausgänge (P-Ch., bis zu 48 V / 3 A)

Eingänge: 8x digitale Optokoppler-Eingänge (15 V bis 30 V DC)

Schnittstellen: CAN-Bus
USB (Typ-B, für Konfiguration via ICT-Tool)

Stromaufnahme: 130 mA

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3796610 Deditec UC-CAN-U-O8-M8 UC-CAN-U-O8-M8 I/O Modul CAN Bus, USB Anzahl Eingänge: 8 x Anzahl Ausgänge: 8 x Anzahl I/O: 16 24

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3796610 Deditec UC-CAN-U-O8-M8 UC-CAN-U-O8-M8 I/O Modul CAN Bus, USB Anzahl Eingänge: 8 x Anzahl Ausgänge: 8 x Anzahl I/O: 16 24

Beschreibung

Das UC-CAN-U-O8-M8 ist ein modernes CAN EA DIO Modul mit 8 Optokoppler‑Eingängen und 8 digitalen Ausgängen (MOSFFET). Es eignet sich ideal zum Erfassen von Sensorsignalen sowie zum Schalten von Aktoren in industriellen Anwendungen. Typische Einsatzbereiche sind Prüfstände zur sicheren Signalverarbeitung und Automatisierungssysteme, in denen digitale Ein‑ und Ausgänge zuverlässig über CAN gesteuert werden müssen.

Ausführung

M2M Funktionalität
automatischer CAN-RX/TX-Modus
RAW CAN
J1939 Protokoll
Kostenlose Konfigurations- und Testsoftware
USB-Konfigurationsschnittstelle
Versorgungsspannung: +7 V bis +24 V DC
Steckbare Federleisten mit Verriegelungsmechanik
Montage auf Hutschiene 35 mm x 7,5 mm
Betriebstemperatur: +10 °C bis +50 °C (erweiterter Temperaturbereich auf Anfrage)
Geeignet für typische industrielle Innen- und Schaltschrankumgebungen

Lieferumfang

USB-Kabel A-Stecker auf C-Stecker
5 poliger Steckverbinder
2x 16 poliger Steckverbinder
Betätigungswerkzeug für Wago Steckverbinder
DIN-Rail Verbinder

Systemvoraussetzungen

Windows,Linux
